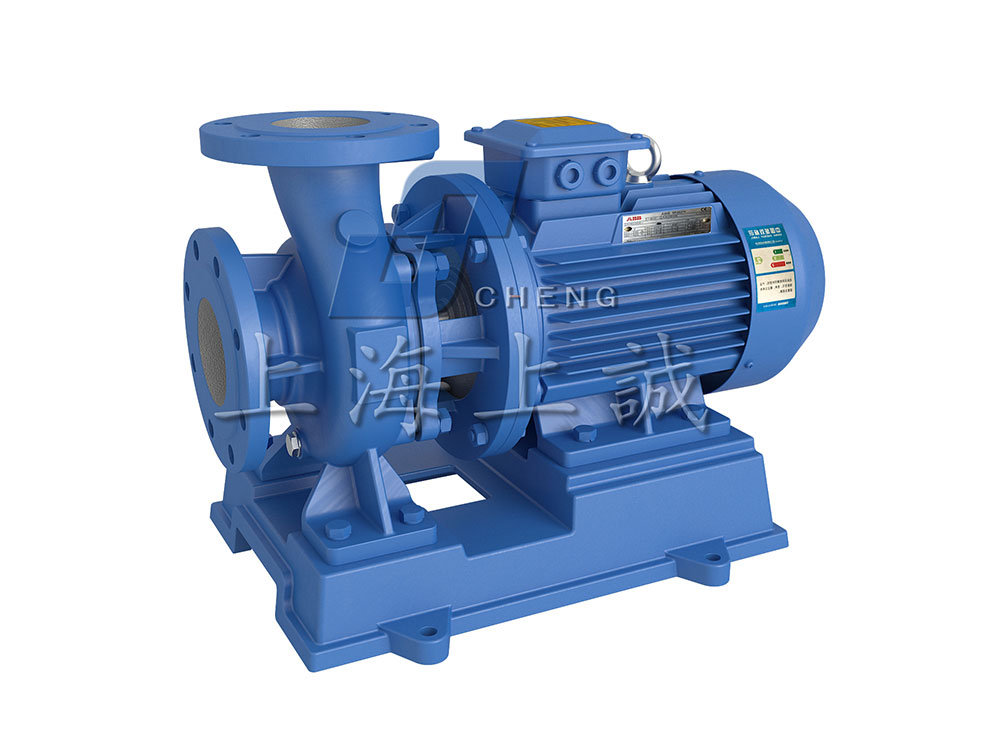

/photo/isw.jpg

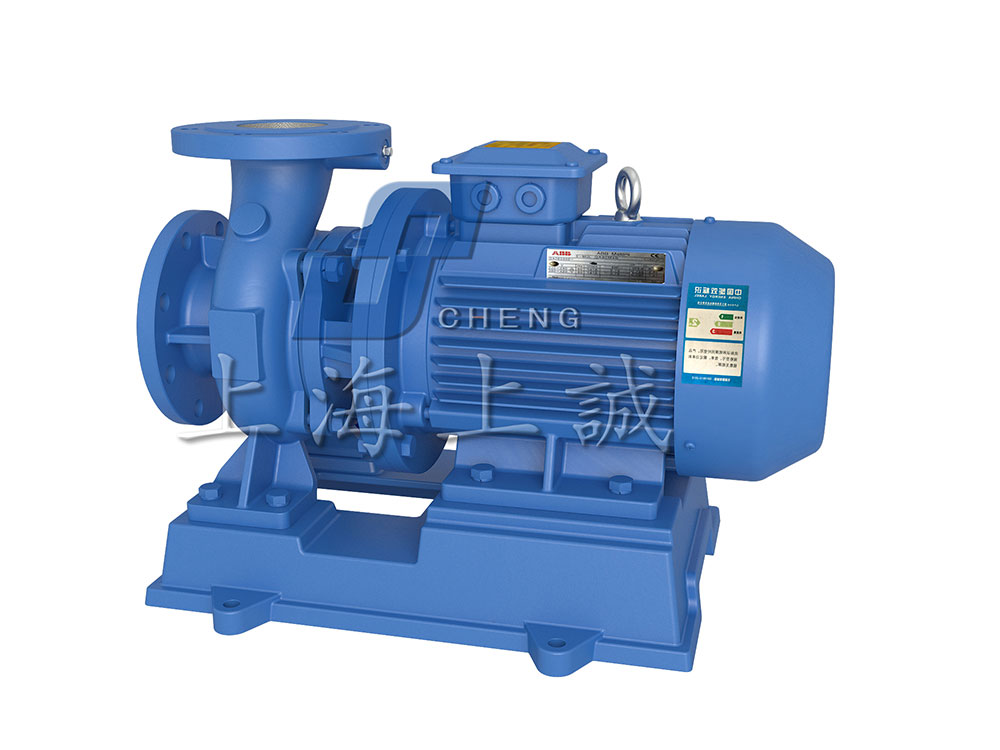

/photo/isw-2.jpg

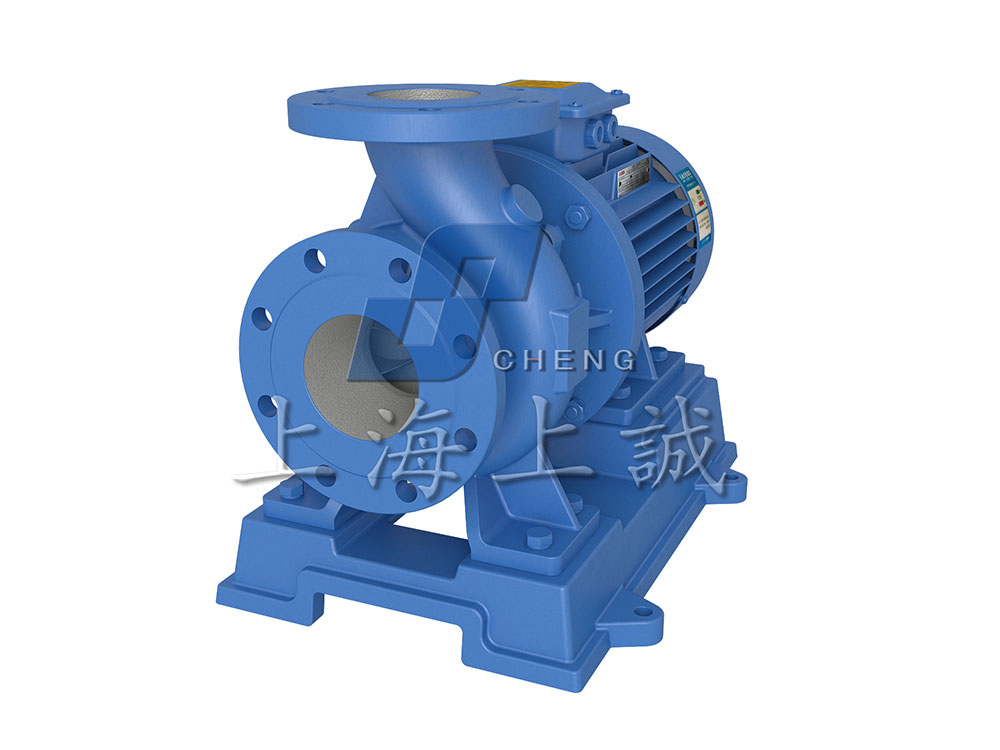

/photo/isw-3.jpg

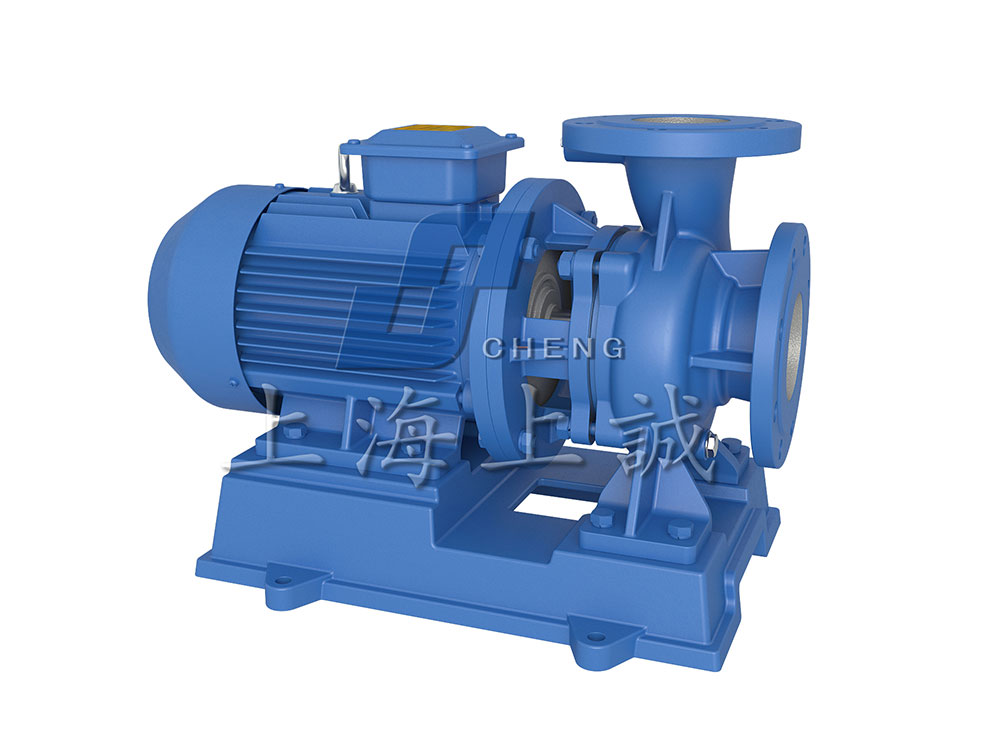

/photo/isw-4.jpg

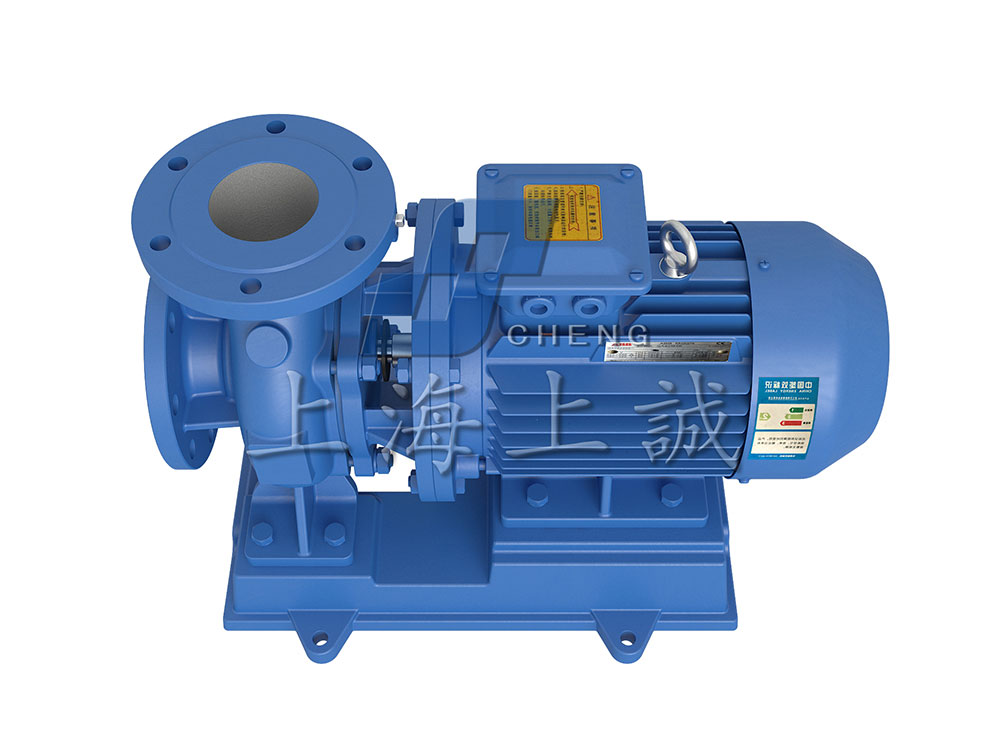

/photo/isw-5.jpg

點擊圖片可左右切換

技術參數

產品概述
ISW、ISWR、ISWH、ISWD、ISWRD、ISWHD、ISWYD系列臥式單級單吸管道離心泵是優化IS型離心泵與立式泵的獨特結構組合設計，并按照國際標準ISO2858和新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用國內水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等.

ISW型臥式離心泵是優化S型離心泵與立式泵的獨特結構組合設計，并按照國際標準ISO2858和國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用國內水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型臥式離心泵基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。

ISW型臥式離心泵產品特點
泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動，不同材質的硬質合金密封，保證了不同介質輸送均無泄漏，結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。維修方便，更換密封、軸承、簡易方便。系列流量范圍1.5～2000m3/h，揚程范圍5～125m
1、運行平穩：泵軸的絕對同心度葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
3、噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲。
4、故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
6、占地更?。撼隹诳上蜃蟆⑾蛴?、向上三個方向，便于管道布置安裝，節省空間。

產品用途
（1）ISW臥式離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度≤80℃。（2）ISWR臥式熱水泵廣泛適用于冶金、化工、紡織、造紙以及賓管、飯店等鍋爐熱水循環增壓及城市采暖系統。ISW型使用溫度T≤120℃。（3）ISWH臥式化工泵，供輸送不含固體顆粒、具有腐蝕性、粘度類似于水液體，適用于石油、化工、冶金、電力、造紙、食品、制藥及合成纖維等部門，使用溫為-20--－120℃。（4）ISWB臥式管道油泵，供輸送油、煤油、柴油等油類產品或燃、易爆液體，被輸送介質溫度-20－120℃。

泵型號 Type	流量Q Capacity(m3/h)		揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
泵型號 Type	(m3/h)	L/s	揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
25-110	2.5	0.78	16	34	0.55	2900	2.3
	4	1.11	15	42
	5.2	1.44	13.5	41
25-125	2.5	0.78	20.6	28	0.75	2900	2.3
	4	1.11	20	36
	5.2	1.44	18	35
25-125A	2.5	0.69	17	27	0.75	2900	2.3
	3.6	1	16	35
	4.6	1.28	14.4	34
25-160	2.8	0.78	33	24	1.5	2900	2.3
	4	1.11	32	32
	5.2	1.44	30	33
25-160A	2.6	0.72	28.5	22	1.1	2900	2.3
	3.7	1.03	28	31
	4.9	1.36	26	29
32-100	3.5	0.97	13.5	40	0.55	2900	2.3
	4.5	1.25	12.5	47
	5.3	1.47	11.3	43
32-100(I)	4.4	1.22	13.2	48	0.75	2900	2
	6.3	1.75	12.5	54
	8.3	2.32	11.3	53
32-125	3.5	0.97	22	40	0.75	2900	2.3
	5	1.39	20	44
	6.5	1.8	18	42
32-125A	3.1	0.86	17.6	39	0.75	2900	2.3
	4.5	1.25	16	43
	5.8	1.61	14.4	41
32-160	3.5	0.97	33	30	1.5	2900	2.3
	4.5	1.25	32	35
	6	1.67	30	33
32-160A	3.5	0.97	26.5	29	1.1	2900	2.3
	4.5	1.25	25	34
	6	1.67	23	32
32-160(I)	4.4	1.22	33.2	32	2.2	2900	2.3
	6.3	1.75	32	32
	8.3	2.32	30.2	32
32-200	3.5	0.97	51	27	3	2900	2.3
	4.5	1.25	50	32
	5.5	1.53	48	30
32-200A	3.9	1.08	41	26	3	2900	2.3
	4	1.11	40	31
	4.2	1.17	48	29
32-200(I)	4.4	1.22	50.5	26	4	2900	2.3
	6.3	1.75	50	33
	8.3	2.32	48	35
40-100	4.4	1.22	13.2	48	0.55	2900	2.3
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
40-100A	3.9	1.08	10.6	52	0.37	2900	2.3
	5.6	1.56	10	52
	7.4	2.06	9	52
40-125	4.4	1.22	21	41	1.1	2900	2.3
	6.3	1.75	20	46
	8.3	2.31	18	43
40-125A	3.9	1.08	17.6	40	0.75	2900	2.3
	5.6	1.56	16	45
	7.4	2.06	14.4	41
40-160	4.4	1.22	33	35	2.2	2900	2.3
	6.3	1.75	32	40
	8.3	2.31	30	40
40-160A	4.1	1.14	29	34	1.5	2900	2.3
	5.9	1.64	28	39
	7.8	2.17	26.3	39
40-160B	3.8	1.06	25.5	34	1.1	2900	2.3
	5.5	1.53	24	38
	7.2	2	22.5	37
40-200	4.4	1.22	51	26	4	2900	2.3
	6.3	1.75	50	33
	8.3	2.31	48	32
40-200A	4.1	1.14	45	26	3	2900	2.3
	5.9	1.64	44	31
	7.8	2.17	42	30
40-200B	3.7	1.03	38	25	2.2	2900	2.3
	5.3	1.47	36	29
	7	1.94	34.5	28
40-250	4.4	1.22	82	24	7.5	2900	2.3
	6.3	1.75	80	28
	8.3	2.31	74	28
40-250A	4.1	1.17	72	24	7.5	2900	2.3
	5.9	1.64	70	28
	7.8	2.17	65	27
40-250B	3.8	1.06	61.5	23	4	2900	2.3
	5.5	1.53	60	27
	7	1.94	56	26
40-100(I)	8.8	2.44	13.2	55	1.1	2900	2.3
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
40-100(I)A	8	2.22	10.6	54	0.75	2900	2.3
	11	3.05	10	60
	14.5	4.03	9	28
40-125(I)	8.8	2.44	21.2	49	1.5	2900	2.3
	12.5	3.47	20	58
	16.3	4.53	17.8	57
40-125(I)A	8	2.22	17	48	1.1	2900	2.3
	11	3.05	16	57
	14.5	4.03	14	56
40-160(I)	8.8	2.44	33	45	3	2900	2.3
	12.5	3.47	32	52
	16.3	4.53	30	51
40-160(I)A	8.2	2.28	29	44	2.2	2900	2.3
	11.7	3.25	28	51
	15.2	4.22	26	50
40-160(I)B	7.3	2.38	23	50	1.5	2900	2.3
	10.4	2.89	22	50
	13.5	3.75	20.5	50
40-200(I)	8.8	2.44	51.2	38	5.5	2900	2.3
	12.5	3.47	50	46
	16.3	4.53	48	46
40-200(I)A	8.3	2.31	45	37	4	2900	2.3
	11.7	3.25	44	45
	15.3	4.25	42	45
40-200(I)B	7.5	2.08	37	36	3	2900	2.3
	10.5	2.92	36	44
	13.8	3.83	34	44
40-250(I)	8.8	2.44	81.2	31	11	2900	2.3
	12.5	3.47	80	40
	16.3	4.53	77.5	38
40-250(I)A	8.2	2.28	71	30	7.5	2900	2.3
	11.6	3.22	70	38
	15.2	4.22	68	36
40-250(I)B	7.6	2.11	61.4	29	7.5	2900	2.3
	10.8	3	60	37
	14	3.89	58	35
50-100	8.8	2.44	13.6	55	1.1	2900	2.3
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
50-100A	8	2.22	11	54	0.75	2900	2.3
	11	3.05	10	60
	14.5	4.03	9	58
50-125	8.8	2.44	21.5	49	1.5	2900	2.3
	12.5	3.47	20	58
	16.3	4.53	17.8	57
50-125A	8	2.22	17	48	1.1	2900	2.3
	11	3.05	16	57
	14.5	4.03	14	56
50-160	8.8	2.44	33	45	3	2900	2.3
	12.5	3.47	32	52
	16.3	4.53	30	51
50-160A	8.2	2.28	29	44	2.2	2900	2.3
	11.7	3.25	28	51
	15.2	4.22	26	50
50-160B	7.3	2.38	23	43	1.5	2900	2.3
	10.4	2.89	22	50
	13.5	3.75	20.5	49
50-200	8.8	2.44	52	38	5.5	2900	2.3
	12.5	3.47	50	46
	16.3	4.53	48	46
50-200A	8.3	2.31	45.8	37	4	2900	2.3
	11.7	3.25	44	45
	15.3	4.25	42	45
50-200B	7.5	2.08	37	38	3	2900	2.3
	10.6	2.94	36	44
	13.8	3.83	34	40
50-250	8.8	2.44	82	29	11	2900	2.3
	12.5	3.47	80	40
	16.3	4.53	77.5	38
50-250A	8.2	2.28	71.5	28	7.5	2900	2.3
	11.6	3.22	70	38
	15.2	4.22	68	36
50-250B	7.6	2.11	61.4	27	7.5	2900	2.3
	10.8	3	60	37
	14	3.89	58	35
50-100(I)	17.5	4.86	13.7	67	1.5	2900	2.5
	25	6.94	12.5	69
	32.5	9.03	10.5	69
50-100(I)A	15.6	4.3	11	65	1.1	2900	2.5
	22.3	6.19	10	68
	29	8.1	8.4	67
50-125(I)	17.5	4.86	21.5	60	3	2900	2.5
	25	6.94	20	68
	32.5	9.03	18	57
50-125(I)A	15.6	4.33	17	58	2.2	2900	2.5
	22.3	6.19	16	66
	29	8.1	13.6	65
50-160(I)	17.5	4.86	34.4	54	4	2900	2.5
	25	6.94	32	65
	32.5	9.03	27.5	62
50-160(I)A	16.4	4.56	30	54	4	2900	2.5
	23.4	6.5	28	62
	30.4	8.44	24	59
50-160(I)	15	4.17	26	51	3	2900	2.5
	21.6	6	24	58
	28	7.78	20.6	56
50-200(I)	17.5	4.86	52.7	53	7.5	2900	2.5
	25	6.94	50	60
	32.5	9.03	45.5	58
50-200(I)A	16.4	4.56	46.4	49	7.5	2900	2.5
	23.5	6.53	44	58
	30.5	8.47	40	54
50-200(I)B	15.2	4.2	40	47	5.5	2900	2.5
	21.8	6.06	38	55
	28.3	7.86	34.5	51
50-250(I)	17.5	4.86	82	49	15	2900	2.5
	25	6.94	80	52
	32.5	9.03	76.2	50
50-250(I)A	16.4	4.56	71.5	45	11	2900	2.5
	23.4	6.53	70	51
	30.5	8.47	67	47
50-250(I)B	15	4.17	61	38	11	2900	2.5
	21.6	6	60	54
	28	7.78	57.4	49

泵型號 Type	流量Q Capacity(m3/h)		揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
泵型號 Type	(m3/h)	L/s	揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
50-315(I)A	16.6	4.61	115	37	22	2900	2.5
	23.7	6.58	113	43
	31	8.6	112	40
50-315(I)B	15.7	4.36	103	33	18.5	2900	2.5
	22.5	6.25	101	39
	29.2	8.1	98	37
65-100	17.5	4.86	13.7	67	1.5	2900	2.5
	25	6.94	12.5	69
	32.5	9.03	10.5	68
65-100A	15.6	4.3	11	65	1.1	2900	2.5
	22.3	6.19	10	68
	29	8.1	8.4	67
65-125	17.6	4.86	21.5	61	3	2900	2.5
	25	6.94	20	68
	32.5	9.03	18	66
65-125A	15.6	4.33	17	58	2.2	2900	2.5
	22.3	6.19	16	66
	29	8.1	14.4	65
65-160	17.5	4.86	34.4	54	4	2900	2.5
	25	6.94	32	63
	32.5	9.03	27.5	60
65-160A	16.4	4.56	30	54	4	2900	2.5
	23.4	6.5	28	62
	30.4	8.44	24	59
65-160B	15	4.17	26	51	3	2900	2.5
	21.6	6	24	58
	28	7.78	20.6	56
65-200	17.5	4.86	52.7	49	7.5	2900	2.5
	25	6.94	50	60
	32.5	9.03	42.5	58
65-200A	16.4	4.56	46.4	48	7.5	2900	2.5
	23.5	6.53	44	58
	30.5	8.47	40	57
65-200B	15.2	4.22	40	47	5.5	2900	2.5
	21.8	6.06	38	55
	28.3	7.86	34.5	51
65-250	17.5	4.86	82	39	15	2900	2.5
	25	6.94	80	52
	32.5	9.03	76.5	50
65-250A	16.4	4.56	7.5	47	11	2900	2.5
	23.5	6.5	70	51
	30.5	8.47	67	48
65-250B	15	4.17	61	43	11	2900	2.5
	21.6	6	60	50
	28	7.78	57.4	46
65-315	17.5	4.86	127	32	30	2900	2.5
	25	6.94	125	42
	32.5	9.03	122	40
65-315A	16.6	4.61	115	31	22	2900	2.5
	23.7	6.58	113	43
	31	8.6	110	39
65-315B	15.7	4.36	103	33	18.5	2900	2.5
	22.5	6.25	101	39
	29.2	8.1	98	37
65-100(I)	35	9.72	13 .8	67	3	2900	3
	50	13.9	12.6	73
	65	18.1	10	70
65-100(I)A	31.3	8.7	11	66	2.2	2900	3
	44.7	12.4	10	72
	58	16.1	8	69
65-125(I)	35	9.72	22	67	5.5	2900	3
	50	13.9	20	72.5
	65	18.1	17	70
65-125(I)A	31.3	8.7	17.5	66	4	2900	3
	45	12.5	16	71
	58	16.1	13.6	69
65-160(I)	35	9.72	35	63	7.5	2900	3
	50	13.9	32	73
	65	18.1	28	70
65-160(I)A	32.7	9.1	30.6	62	7.5	2900	3
	46.7	13	28	70
	61	16.9	24	69
65-160(I)B	30.3	8.4	26	61	5.5	2900	3
	43.3	12	24	69
	56.3	15.6	21	68
65-200(I)	35	9.72	53.5	55	15	2900	3
	50	13.9	50	69
	65	18.1	46	67
65-200(I)A	32.8	9.1	47	54	11	2900	3
	47	13.1	44	67
	61	16.9	40	66
65-200(I)B	30.5	8.5	40.6	53	7.5	2900	3
	43.5	12.1	36	65
	56.3	15.7	33.4	64
65-250(I)	35	9.72	83	52	22	2900	3
	50	13.9	80	62
	65	18.1	72	59
60-250(I)A	32.5	9	73	58	18.5	2900	3
	46.7	13	70	60
	61	16.9	63	58
65-250(I)B	30	8.3	62	56	15	2900	3
	43.3	12	60	58
	56	15.6	54	57
65-315(I)	35	9.72	128	44	37	2900	3
	50	13.9	125	54
	65	18.1	121	57
65-315(I)A	32.5	9	112.6	43	30	2900	3
	46.5	12.9	110	54
	60.5	16.8	106.4	57
65-315(I)B	31	8.6	102.5	53	30	2900	3
	44.5	12.4	100	53
	58	16.1	98	53
80-100	35	9.72	13.8	67	3	2900	3
	50	13.9	12.5	73
	65	18.1	10	70
80-100A	31.3	8.7	11	66	2.2	2900	3
	44.7	12.4	10	72
	58	16.1	8	69
80-125	35	9.72	22	67	5.5	2900	3
	50	13.9	20	72.5
	65	18.1	17	70

泵型號 Type	流量Q Capacity(m3/h)		揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
泵型號 Type	(m3/h)	L/s	揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
80-125A	31.3	8.7	17.5	66	4	2900	3
	45	12.5	16	71
	58	16.1	13.6	69
80-160	35	9.72	35	63	7.5	2900	3
	50	13.9	32	71
	65	18.1	28	70
80-160A	32.7	9.1	30.6	62	7.5	2900	3
	46.7	13.9	28	70
	61	16.9	24	69
80-160B	30.3	8.4	26	61	5.5	2900	3
	43.3	12	24	69
	56.33	15.6	21	68
80-200	35	9.72	53.5	55	15	2900	3
	50	13.9	50	69
	65	18.1	46	67
80-200A	32.8	9.1	47	54	11	2900	3
	47	13.1	44	67
	61	16.9	40	66
80-200B	30.5	8.5	40.6	53	7.5	2900	3
	43.5	12.1	38	65
	56.6	15.7	33.4	64
80-250	35	9.72	83	52	22	2900	3
	50	13.9	80	62
	65	18.1	72	59
80-250A	32.5	9	73	51	18.5	2900	3
	46.7	13	70	60
	61	16.9	63	58
80-250B	30	8.3	62	50	15	2900	3
	43.3	12	60	58
	56	15.6	54	57
80-315	35	9.72	128	44	37	2900	3
	50	13.9	125	54
	65	18.1	122	57
80-315A	32.5	9	112	43	30	2900	3
	46.5	12.9	110	54
	60.5	16.8	107	57
80-315B	31	8.6	102	42	30	2900	3
	44.5	12.4	100	53
	58	16.1	98	56
80-315C	29	8.1	87	41	22	2900	3
	41	11.4	85	51
	53.6	14.9	83	54
80-350	35	9.72	156	53	55	2900	3
	50	13.9	150	54
	60	16.7	14	52
80-350A	30.8	8.56	148	45	45	2900	3
	44	12.2	142	51
	52.8	14.7	135	50
80-350B	28	7.78	142	39	37	2900	3
	40	11.1	135	48
	46	12.8	128	46
80-100(I)	70	19.4	14	66	5.5	2900	4.5
	100	27.8	12.5	76
	130	36.1	11	75
80-100(I)A	62.6	17.4	12	64	4	2900	4.5
	89	24.7	10	74
	116	32.2	8.8	74
80-125(I)	70	19.4	23.5	70	11	2900	4.5
	100	27.8	20	76
	130	36.1	14	72
80-125(I)A	62.6	17.4	19	68	7.5	2900	4.5
	89	24.7	16	74
	116	32.2	11	65
80-160(I)	70	19.4	36.5	70	15	2900	4.5
	100	27.8	32	76
	130	36.1	24	75
80-160(I)A	65.4	18.2	32	68	11	2900	4.5
	93.5	26	28	74
	121	33.8	21	67
80-160(I)B	60.6	16.8	27	66	11	2900	4.5
	86.6	24.1	24	72
	112	31.3	18	65
80-200(I)	70	19.4	54	65	22	2900	4
	100	27.8	50	74
	130	36.1	42	73
80-200(I)A	65.4	18.2	47.5	64	18.5	2900	4
	93.5	26	44	73
	121	33.8	37	72
80-200(I)B	61	16.9	41	62	15	2900	4
	87	24.2	38	71
	113	31.4	32	70
80-250(I)	70	19.4	87	62	37	2900	4
	100	27.8	80	71
	130	36.1	68	78
80-250(I)A	65.4	18.2	76	61	30	2900	4
	93.5	20.6	70	68
	121	33.8	59.5	67
80-250(I)B	61	16.9	65	60	30	2900	4
	87	24.2	60	66
	113	31.4	51	66
80-315(I)	70	19.4	132	55	75	2900	4
	100	27.8	125	67
	130	36.1	114	66
80-315(I)A	66.5	18.5	119	59	55	2900	4
	95	26.4	113	65
	123	34.3	103	64
80-315(I)B	63	17.5	106	58	45	2900	4
	90	25	101	65
	117	32.5	92	63
80-315(I)C	58	16.1	90	56	37	2900	4
	82	22.8	85	63
	107	29.7	76	61
100-100	70	19.4	13.6	66	5.5	2900	4.5
	100	37.8	12.5	76
	130	36.1	11	75
100-100A	62.6	17.4	11	64	4	2900	4.5
	89	24.7	10	74
	116	32.2	8.8	74
100-125	70	19.4	23.5	70	11	2900	4.5
	100	27.8	20	76
	130	36.1	14	65
100-125A	62.5	17.4	19	68	7.5	2900	4.5
	89	24.7	16	74
	116	32.2	11	63
100-160	70	19.4	36.5	70	15	2900	4.5
	100	27.8	32	76
	130	36.1	24	65
100-160A	65.4	18.2	32	68	11	2900	4.5
	93.5	26	28	76
	121	33.8	21	67
100-160B	60.6	16.8	27	67	11	2900	4.5
	86.6	24.1	24	72
	112	31.3	18	65
100-200	70	19.4	54	65	22	2900	4
	100	27.8	50	75
	130	36.1	42	73
100-200A	65.4	18.2	47.5	64	18.5	2900	4
	93.5	26	44	73
	121	33.8	37	72
100-200B	61	16.9	41	63	15	2900	4
	87	24.2	38	71
	113	31.4	32	70
100-250	70	19.4	87	62	37	2900	4
	100	27.8	80	71
	130	36.1	68	68
100-250A	65.4	18.2	76	61	30	2900	4
	93.5	26	70	68
	121	23.8	59.5	67
100-250B	61	16.9	65	59	30	2900	4
	87	24.2	60	66
	113	31.4	51	65
100-315	70	19.4	132	55	75	2900	4
	100	27.8	125	67
	130	36.1	114	66
100-315A	66.5	18.5	119	55	55	2900	4
	95	26.4	113	65
	123	34.3	103	64
100-315B	63	17.5	106	51	45	2900	4
	90	25	101	65
	117	32.5	92	63
100-350	60	16.7	153.6	72	90	2900	4
	100	27.8	150	57
	120	33.3	142	74
100-350A	61	16.9	145.6	75	75	2900	4
	87	24.2	142
	113	31.4	134
100-350B	58	16.1	138.6	75	55	2900	4
	82	22.8	135
	107	29.7	127
100-100(I)	96	26.7	14	64	11	2900	4
	160	44.4	12.5	73
	192	53.3	10	70
100-125(I)	96	26.7	24	62	15	2900	4
	160	44.4	20	74
	192	53.3	14	69
100-125(I)A	84	23.3	20	64	11	2900	4
	140	39	17	72
	168	46.7	12	68
100-160(I)	96	26.7	36	69	22	2900	4
100-160(I)	160	44.4	32	79
	192	53.5	27	75
100-160(I)A	84	23.3	32	66	18.5	2900	4
	140	39	28	76
	168	46.7	23.5	72
100-200(I)	96	26.7	54	65	37	2900	4
	160	44.4	50	77
	192	53.3	46	75
100-200(I)A	84	23	47.5	64	30	2900	4
	140	39	44	76
	168	46.7	40.5	75
100-200(I)B	60	23.6	40	63	30	2900	4
	100	38.3	37	75
	120	47.2	34	75
100-250(I)	96	26.7	83	65	55	2900	4
	160	44.4	80	77
	192	53.3	72	74
100-250(I)A	84	23.3	75	60	45	2900	4
	140	39	72	72
	168	46.7	65	69
100-250(I)B	60	16.7	68	70	37	2900	4
	138	27.8	65
	170	33.3	58
125-100	96	26.7	13	82	11	2900	4
	160	44.4	12.5
	192	53.3	12
125-100A	86	23.9	10.4	77	7.5	2900	4
	143	39.7	10
	172	47.8	9.6
125-125	96	26.7	22.6	80	15	2900	4
	160	44.4	20
	192	53.3	17

泵型號 Type	流量Q Capacity(m3/h)		揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
泵型號 Type	(m3/h)	L/s	揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
125-125A	86	23.9	18	77	11	2900	4
	143	39.7	16
	172	47.8	13.6
125-160	96	26.7	36	78	22	2900	4
	160	44.4	32
	192	53.3	28
125-160A	90	25	31.5	76	18.5	2900	4
	150	41.7	28
	180	50	24.5
125-160B	83	21.7	27	73	15	2900	4
	183	38.3	24				4
	166	46.1	21
125-200	96	26.7	55	77	37	2900	4
	160	44.4	50
	192	53.3	46
125-200A	90	25	48.4	76	30	2900	4
	150	41.7	44
	180	50	40.5
125-200B	83	21.7	41.3	75	22	2900	4
	138	33.3	37.5
	166	46.1	34.5
125-250	96	26.7	87	75	55	2900	4
	160	44.4	80
	192	53.3	73
125-250A	90	25	76	74	45	2900	4
	150	41.7	70
	180	50	64
125-250B	83	21.7	65	73	37	2900	4
	138	33.3	50
	166	46.1	55
125-315	96	26.7	123	70	90	2900	4
	160	44.4	125
	192	53.3	119
125-315A	90	25	117	70	75	2900	4
	150	41.7	110	70
	180	50	104	70
125-315B	86	23.9	106	69	75	2900	4
	143	39.7	100	69
	172	47.8	95.2	69
150-125	96	26.7	22.6	66	15	2900	4
	160	44.4	24	76
	192	53.3	17	76
150-125A	90	25	18	77	11	2900	4
	150	41.7	16	77
	180	50	13.6	77
150-160	96	26.7	35	72	22	2900	4
	160	44.4	32	78
	192	53.3	28	76
150-160A	90	25	31.5	71	18.5	2900	4
	150	41.7	28	76
	180	50	24.5	73
150-160B	84	23.3	27	67	15	2900	4
	140	38.9	24	73
	168	46.7	21	72
150-200	96	26.7	55	77	37	2900	4
	160	44.4	50	77
	192	53.3	46	77
150-200A	90	25	48.4	76	30	2900	4
	150	41.7	44	76
	180	50	40.5	76
150-200B	83	21.7	41.3	75	22	2900	4
	138	33.3	37.5	75
	166	46.1	34.5	75
150-250(I)	120	33.3	87	65	75	2900	4
	200	55.6	80	76
	240	66.7	72	74
150-250(I)A	112	31.1	76	64	55	2900	4
	187	51.9	70	75
	224	62.2	63	73
150-250(I)B	104	26.9	65	63	45	2900	4
	173	48.1	60	74
	204	57.8	54	72
150-315(I)	120	33.3	133	58	110	2900	4.5
	200	55.6	125	75
	240	66.7	120	73
150-315(I)A	112	31.1	116	57	90	2900	4.5
	187	51.9	110	74
	224	62.2	105	72
150-315(I)B	104	28.9	100	55	75	2900	4.5
	173	48.1	95	72
	208	57.8	91	70
150-350	96	26.7	153.6	69	110	2900	4.5
	160	44.4	150	70
	192	53.3	138	67
150-350A	105	29.2	152	68	90	2900	4.5
	150	41.7	142	69
	180	50	130	65
150-350B	98	27.2	110	63	75	2900	4.5
	140	38.9	101	67
	168	46.7	90	60
150-200	140	38.9	13.8	68	15	1450	3
	200	55.6	12.5	78
	260	72.2	10.6	78
150-200A	125	34.7	11.5	66	11	1450	3
	176	49.7	10	76
	232	64.6	8.5	76
150-250	140	38.9	21.8	73	18.5	1450	3
	200	55.6	20	80
	260	72.2	17	77
150-250A	129	35.8	18.5	72	15	1450	3
150-250A	184	51.1	17	78
	240	66.7	14.4	76
150-250B	117	32.5	15.2	70	11	1450	3
	167	46.4	14	76
	217	60.4	12	74
150-315	140	38.9	33.8	70	30	1450	3.5
	200	55.6	32	78
	260	72.2	28	73
150-315A	131	36.4	29.5	69	22	1450	3.5
	187	51.9	28	77
	243	67.5	24.5	77
150-315B	121	33.6	25	69	18.5	1450	3.5
	173	48.1	24	76
	225	62.3	21	75
150-400	140	38.9	53	68	45	1450	3.5
	200	55.6	50	75
	260	72.2	46	71
150-400A	131	36.4	46.6	67	37	1450	3.5
	187	51.9	44	74
	243	67.5	38.3	70
150-400B	122	33.9	40	64	30	1450	3.5
	174	48.3	38	73
	226	62.9	33	70
150-400C	112	31.3	34	64	22	1450	3.5
	160	44.4	32	71
	208	57.8	28	69
200-200	140	38.9	13.8	67	15	1450	3
	200	55.6	12.5	78
	260	72.2	10.6	78
200-200a	125	34.7	11	66	11	1450	3
	179	49.7	10	76
	232	64.6	8.5	76
200-250	140	38.9	21.8	73	18.5	1450	3
	200	55.6	20	80
	260	72.2	17	77
200-250A	129	35.8	18.5	72	15	1450	3
	184	51.2	17	78
	240	66.7	14.4	76
200-250B	117	32.5	15.2	70	11	1450	3
	167	46.4	14	76
	217.5	60.4	12	75
200-315	140	38.9	33.8	70	30	1450	3.5
	200	55.6	32	78
	260	72.2	28	78
200-315A	131	36.4	29.5	69	22	1450	3.5
	187	51.9	28	77
	243	67.5	24.5	77
200-315B	121	33.6	25.5	69	18.5	1450	3.5
	173	48.1	24	76
	225	62.5	20.5	75
200-400	140	38.9	53	68	45	1450	3.5
	200	55.6	50	75
	260	72.2	46	71
200-400a	131	36.4	46.6	67	37	1450	3.5
	187	51.9	44	74
	243	67.5	38.3	70
200-400b	122	33.9	40	64	30	1450	3.5
	174	48.3	38	73
	226	62.9	33	70
200-400c	112	31.3	34	64	22	1450	3.5
	160	44.4	32	71
	208	57.8	28	69
200-200(I)	280	77.8	13.4	70	22	1450	4
	400	111	12.5	80
	520	144	10.5	79
200-200(I)A	250	69.4	11.2	68	18.5	1450	4
	358	99.4	10	78
	465	129	8.5	77
200-250(I)	280	77.8	22.2	75	30	1450	4
	400	111	20	80
	520	144	14	72
200-250(I)A	250	69.4	18	73	22	1450	4
	358	99.4	16	78
	465	129	11.2	70
200-250(I)B	226	62.8	14.4	70	18.5	1450	4
	322	89.4	13	75
	419	116	9.3	67
200-315(I)	280	77.8	36	73	55	1450	4
	400	111	32	80
	520	144	26	75
200-315(I)A	262	72.8	31.5	72	45	1450	4
	374	103	28	79
	486	135	23	74
200-315(I)B	242	67.2	27	71	37	1450	4
	346	96.1	24	78
	450	125	19.5	73
200-400(I)	280	77.8	54.5	75	75	1450	4
	400	111.4	50	81
	520	144	39	77
200-400(I)A	262	72.8	48	74	75	1450	4
	374	103	44	80
	486	135	34	76
200-400(I)B	242	67.2	41.4	72	55	1450	5
	346	96.1	38	78
	450	125	29.6	74
200-400(I)C	224	62.2	34.9	70	45	1450	5
	320	88.9	32	76
	416	115	25	72
200-500(I)	280	77.8	85	76	132	1450	4
	400	111.1	80	78
	520	144.4	70	76
200-500(I)A	262	72.8	74.4	75	110	1450	4
	374	103.9	70	77
	486	135	61.2	75
200-500(I)B	242	67.2	63.8	74	90	1450	4
	346	96.1	60	76
	450	125	52.5	74
200-500(I)C	224	62.2	53.2	73	75	1450	4
	320	88.9	50	75
	416	115.6	43.8	73
250-250	350	97.2	22	78	45	1450	5
	550	152.8	20	82
	650	180.5	16	81
250-250A	300	83.3	18.3	76	73	1450	5
	500	139	17	80
	600	166.7	14	80
250-315	350	97.2	34	76	75	1450	5
	550	152.8	32	80
	650	180.5	28	79
250-315A	300	83.3	29.5	74	55	1450	5
	500	139	28	78
	600	166.7	24	77
250-315B	260	72.2	25	70	45	1450	5
	450	125	24	74
	520	144.4	20	72
250-400	400	111.1	54.5	75	110	1450	5
	550	152.8	50	78
	670	186.7	39	80
250-400A	365	101.4	47	74	90	1450	5
	500	138.9	44	77
	600	166.7	35	79
250-400B	325	90.3	41.2	73	75	1450	5
	450	125	38	76
	530	147.2	34.2	78
250-480	400	111.1	76	75	160	1450	5
	550	152.8	70	76
	670	186.7	63	78
250-480A	365	101.4	65	74	132	1450	5
	500	138.9	60	75
	600	166.7	54	77
250-480B	325	90.3	55	73	90	1450	5
	450	125	50	74
	530	147.2	42	74
300-235	540	150	20.5	77	55	1450	5
	720	200	18	81
	900	250	15	74
300-235A	450	125	17.2	74	45	1450	5
	600	166	15	79
	720	200	12.5	77
300-235B	420	116.7	14.3	73	37	1450	5
	540	150	12.8	78
	650	181	10.5	70
300-250	540	150	22.5	80	55	1450	5
	720	200	20	83
	900	250	17	84
300-250A	450	136	19.5	81	45	1450	5
	600	166	17
	720	200	14
300-300	540	150	32	82	75	1480	5
	720	200	28
	900	250	23
300-300A	450	125	27.5	80	75	1480	5
	600	166	24
	720	200	20
300-300B	420	116.7	24	78	55	1480	5
	540	150	21
	650	181	17
300-235	480	133.3	20	77	55	980	5
	720	200	18	81
	900	250	15.5	74
300-235A	438	121.7	16.5	75	45	980	5
	607	182.5	15	79
	821	228.1	13	72
300-300	480	133.3	31	77	75	980	5
	720	200	28	81
	900	250	25	77
300-300A	444	123.3	26.5	76	75	980	5
	666	185	24	80
	833	231.4	21.5	76
300-300B	415	115.3	23	79	55	980	5
	623	173.1	21
	779	216.4	18.5
300-380	480	133.3	48	76	132	980	5
	720	200	44	84
	900	250	34	82
300-380A	444	123.3	41.4	81	110	980	5
	666	185	38
	833	231.4	30
300-380B	400	113.6	35	80	90	980	5
	614	170.6	32
	767	213.1	25
300-315	540	150	35	76	90	1450	5
	720	200	32	84
	900	250	26	80
300-315A	460	127.8	31.5	72	75	1450	55
	650	180	28	80
	820	222	23.5	77
300-315B	420	116.7	27	71	55	1450	5
	580	161	24	78
	700	194	20	76
300-400	500	138.9	54.5	80	132	1450	5.5
	720	200	50
	900	250	42
300-400A	420	127.8	47	78	110	1450	5.5
	600	180.6	44
	780	233.3	37
300-460	480	133.3	71	75	185	1450	5.5
	720	200	65	81
	900	250	58	82
300-460A	444	12.3	60	74	160	1450	5.5
	666	185	55	80
	833	231.4	49	81
300-460B	409	113.6	49	73	110	1450	5.5
	614	170.6	45	79
	767	213.1	35	80

泵型號 Type	流量Q Capacity(m3/h)		揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
	(m3/h)	L/s
300-500	540	150	85	78	250	1450	5.5
	720	200	80	80
	900	250	70	78
300-500A	506	140.6	74.4	77	200	1450	5.5
	675	187.5	70	79
	720	200	61.2	77
300-500B	468	130	63.8	76	160	1450	5.5
	625	173.6	60	78
	667	185.3	52.5	76
300-500C	425	118	53.2	75	110	1450	5.5
	570	158.3	50	77
	605	168	43.8	75
300-235(I)	718	199.4	44.6	82	160	1450	5.5
	1080	300	40
	1345	373.6	34.6
300-235(I)A	642	178.3	35.7	80	132	1450	5.5
	965	268.1	32
	1203	334.2	27.7
350-250	480	133.3	23	79	75	1450	5
	800	222	20	82
	960	267	17.5	81
350-250A	430	119.4	18.5	81	55	1450	5
	715	198.6	16
	860	238.9	13
350-315	480	133.3	35	75	90	1450	5
	800	222	32	81
	960	267	27	80
350-315A	450	125	30.5	80	75	1450	5
	748	207.8	28
	900	250	23.5
350-315B	416	115.6	26	78	75	1450	5
	692	192.2	24
	832	231.1	20
350-400	480	133.3	55	76	160	1450	5
	800	222	50	82
	960	267	45.5	80
350-400A	450	125	48	80	132	1450	5
	748	207.8	44
	900	250	40
350-400B	418	116.1	42	78	110	1450	5
	697	193.6	38
	836	232.2	34.5
350-460	1000	277.8	55	74	250	1450	6
	1200	333.3	50
	1450	402.8	43
350-460A	900	250	47	72	200	1450	6
	1080	300	44
	1300	360	39
350-480	610	169.4	71	75	220	1450	5.5
	850	236.1	65	81
	1020	283.3	58	79
350-480A	574	159.4	65	75	200	1450	5.5
	800	222.2	60	80
	960	266.7	53	79
350-480B	516	143.3	60	72	160	1450	5.5
	720	200	55	78
	864	240	45	75
400-300	820	228	23	72	90	1450	5.5
	1080	300	20	78
	1300	361	16	75
400-315	820	228	36.5	71	132	1450	5.5
	1080	300	32	76
	1300	361	27	74
500-300	1000	277.8	23	76	110	1450	5.5
	1200	333	20	80
	1450	403	16	75
500-315	1000	278	34.5	76	160	1450	5.5
	1200	333	32	78
	1450	403	27	77
40-160	2.2	0.61	8.3	39	0.37	1450	2.3
	3.2	0.89	8	39
	4.2	1.17	7.5	39
40-200	2.2	0.61	12.8	31	0.55	1450	2.3
	3.2	0.89	12.5	31
	4.2	1.17	12	31
40-250	2.2	0.61	20.5	27	1.1	1450	2.3
	3.2	0.89	20	27
	4.2	1.17	18.58	27
40-250A	2	0.56	18	27	0.75	1450	2.3
	3	0.83	17.5
	3.9	1.08	16.3
40-250B	1.9	0.53	15.4	26	0.55	1450	2.3
	2.8	0.78	15
	3.5	0.97	14
40-125(I)	4.4	1.2	5.3	56	0.25	1450	2.3
	6.3	1.75	5
	8.2	2.3	4.5
40-160(I)	4.4	1.2	8.3	50	0.55	1450	2.3
	6.3	1.75	8
	8.2	2.3	7.5
40-200(I)	4.4	1.2	12.8	44	0.75	1450	2.3
	6.3	1.75	12.5
	8.2	2.3	12
40-250(I)	4.4	1.2	20.3	39	1.5	1450	2.3
	6.3	1.75	20
	8.2	2.3	19.4
40-250(I)A	4.1	1.1	17.8	37	1.1	1450	2.3
	5.8	1.6	17.5
	7.6	2.1	17
40-250(I)B	3.8	1.1	15.4	36	0.75	1450	2.3
	5.4	1.5	15
	7	1.9	14.5
50-125	4.4	1.2	5.3	569	0.25	1450	2.3
	6.3	1.75	5
	8.2	2.3	4.45
50-160	4.4	1.2	8.3	51	0.55	1450	2.3
	6.3	1.75	8
	8.2	2.3	7.5
50-200	4.4	1.2	13	45	0.75	1450	2.3
	6.3	1.75	12.5
	8.2	2.3	12
50-250	4.4	1.2	20.5	39	1.5	1450	2.3
	6.3	1.75	20
	8.2	2.3	19.4
50-250A	4.1	1.14	17.9	37	1.1	1450	2.3
	5.8	1.45	17.58
	7.6	1.9	17
50-250B	3.8	1.06	15.4	36	0.75	1450	2.3
	5.4	1.5	15
	7	1.94	14.5
50-125(I)	8.75	2.4	5.38	66	0.37	1450	2.5
	12.5	3.5	5
	16.3	4.5	4.5
50-160(I)	8.75	2.4	8.6	63	0.55	1450	2.5
	12.5	3.5	8
	16.3	4.5	6.88
50-200(I)	8.75	2.4	13.2	58	1.1	1450	2.5
	12.5	3.5	12.5
	16.3	4.5	11.4
50-200(I)A	8.2	2.3	11.6	56	0.75	1450	2.5
	11.8	3.3	11
	15.3	4.3	10
50-250(I)	8.75	2.4	20.5	51	2.2	1450	2.5
	12.5	3.5	20
	16.3	4.5	19.1
50-250(I)A	8.2	2.3	17.9	50	1.5	1450	2.5
	11.7	3.3	17.5
	15.3	4.3	16.8
50-250(I)B	7.5	2.1	15.3	49	1.1	1450	2.5
	10.8	3	15
	14	3.9	14.4
50-315(I)	8.75	2.4	32	43	4	1450	2.5
	12.5	3.5	31.5
	16.3	4.5	30.5
50-315(I)A	8.3	2.3	28.8	42	4	1450	2.5
	11.9	3.3	28.5
	15.5	4.3	28
50-315(I)B	7.85	2.2	25.8	38	3	1450	2.5
	11.3	3.1	25.5
	14.6	4.1	24.5
65-125	8.75	2.4	5.4	66	0.37	1450	2.5
	12.5	3.5	5
	16.3	4.5	4.5
65-160	8.75	2.4	8.6	61	0.55	1450	2.5
	12.5	3.5	8
	16.3	4.5	6.88
65-200	8.75	2.4	13.2	58	1.1	1450	2.5
	12.5	3.5	12.5
	16.3	4.5	11.4
65-200A	8.2	2.3	11.6	56	0.75	1450	2.5
	11.8	3.3	11
	15.3	4.3	10
65-250	8.75	2.4	20.5	50	2.2	1450	2.5
	12.5	3.5	20
	16.3	4.5	19.1
65-250A	8.2	2.3	17.9	49	1.5	1450	2.5
	11.7	3.3	17.5
	15.3	4.3	16.8
65-250B	7.5	2.1	15.3	48	1.1	1450	2.5
	10.8	3	15
	14	3.9	14.4
65-315	8.75	2.4	32	41	4	1450	2.5
	12.5	3.5	31.3
	16.3	4.5	30.5
65-315A	8.3	2.3	28.8	41	4	1450	2.5
	11.9	3.3	28
	15.5	4.3	27.5
65-315B	7.85	2.2	25.8	38	3	1450	2.5
	11.3	3.1	25.3
	14.6	4	24.5
65-125(I)	17.5	4.86	5.5	72	0.75	1450	3
	25	6.94	5
	32.5	9.03	4.25
65-160(I)	17.5	4.86	8.75	71	1.1	1450	3
	25	6.94	8
	32.5	9.03	7
65-200(I)	17.5	4.86	13.4	67	2.2	1450	3
	25	6.94	12.5
	32.5	9.03	11.5
65-200(I)A	16.4	4.56	4.53	65	1.5	1450	3
	23.5	6.53	6.53
	30.5	8.47	8.47
65-250(I)	17.5	4.86	4.86	60	3	1450	3
	25	6.94	6.94
	32.5	9.03	9.03
65-250(I)A	16.3	4.53	4.53	58	3	1450	3
	23.4	6.5	6.5
	30.5	8.47	8.47
65-250(I)B	15	4.17	4.17	56	2.2	1450	3
	21.7	6.03	6.03
	28	7.78	7.78
65-315(I)	15	4.17	4.17	50	5.5	1450	3
	25	6.94	6.94
	30	8.33	8.33
65-315(I)A	14	3.89	3.89	49	4	1450	3
	23	6.39	6.39
	28	7.78	7.78
65-315(I)B	12.1	3.36	3.36	48	4	1450	3
	230.2	5.61	5.61
	24.3	6.75	6.75
80-125	17.5	4.86	4.86	71	0.75	1450	3
	25	6.94	6.94
	32.5	9.03	9.03
80-160	17.5	4.86	4.86	69	1.1	1450	3
	25	6.94	6.94
	32.5	9.03	9.03
80-200	17.5	4.86	4.86	67	2.2	1450	3
	25	6.94	6.94
	32.5	9.03	9.03
80-200A	16.4	4.56	4.56	65	1.5	1450	3
	23.5	6.53	6.53
	30.5	8.47	8.47
80-250	17.5	4.86	4.86	60	3	1450	3
	25	6.94	6.94
	32.5	9.03	9.03
80-250A	16.3	4.53	4.53	59	3	1450	3
	23.4	6.5	6.5
	30.5	8.47	8.47
80-250B	15	4.17	4.17	58	2.2	1450	3
	21.7	6.03	6.03
	28	7.78	7.78
80-315	17.5	4.86	32.5	53	5.5	1450	3
	25	6.94	32
	32.5	9.03	30.5
80-315A	16.3	4.53	28	52	4	1450	3
	23.3	6.47	27.5
	30.3	8.42	26.8
80-315B	15.5	4.31	25.5	51	4	1450	3
	22.3	6.19	25
	29	8.06	24.5
80-125(I)	35	9.72	5.88	74	1.5	1450	4.5
	50	13.9	5
	65	18.1	3.5
80-160(I)	35	9.72	9.13	74	2.2	1450	4.5
	50	13.9	8
	65	18.1	6
80-160(I)A	32.7	9.308	8	72	1.5	1450	4.5
	46.8	13	7
	60.5	16.8	5.3
80-200(I)	35	9.72	13.5	72	3	1450	4
	50	13.9	12.5
	60	18.1	10.5
80-200(I)A	32.7	9.08	11.9	71	3	1450	4
	46.8	13	11
	60.5	16.8	9.25
80-250(I)	35	9.72	21.8	69	5.5	1450	4
	50	13.9	20
	65	18.1	17
80-250(I)A	32.7	9.08	19	67	4	1450	4
	46.8	13	17.5
	60.5	16.8	14.9
80-250(I)B	30.5	8.47	16.3	65	3	1450	4
	43.5	12.1	15
	56.5	15.7	12.8
80-315(I)	35	9.72	33	66	11	1450	4
	50	13.9	31.3
	60	18.1	28.5
80-315(I)A	33.3	9.25	29.8	64	7.5	1450	4
	47.5	13.2	28.3
	61.5	17.1	25.8
80-315(I)B	31.5	8.75	26.5	64	7.5	1450	4
	45	12.5	25.3
	58.5	16.3	23
100-125	35	9.72	5.88	75	1.5	1450	4.5
	50	13.9	5
	65	18.1	3.5
100-160	35	9.72	9.13	75	2.2	1450	4.5
	50	13.9	8
	65	18.1	6
100-160A	32.7	9.08	8	73	1.5	1450	4.5
	46.8	13	7
	60.5	16.8	5.3
100-200	35	9.72	13.5	74	3	1450	4
	50	13.9	12.5
	65	18.1	10.5
100-200A	32.7	9.08	11.9	72	3	1450	4
	46.8	13	11
	60.5	16.8	9.25
100-250	35	9.72	21.8	70	5.5	1450	4
	50	13.9	20
	65	18.1	17
100-250A	32.7	9.08	19	68	4	1450	4
	46.8	13	17.5
	60.5	16.8	14.9
100-250B	30.5	8.47	16.3	65	3	1450	4
	43.5	12.1	15
	56.5	15.7	12.8
100-3158	35	9.72	33	66	11	1450	4
	50	13.9	31.3
	65	18.1	28.5
100-315A	33.3	9.25	29.8	64	7.5	1450	4
	47.5	13.2	28.3
	61.5	17.1	25.8
100-315B	31.5	8.75	26.5	63	7.5	1450	4
	45	12.5	25.3
	58.5	16.3	23
100-125(I)	48	13.3	5.5	76	2.2	1450	3
	80	22.2	5
	96	26.7	4.3
100-160(I)	48	13.3	9	74	4	1450	3
	80	22.2	8
	96	26.7	7
100-200(I)	48	13.3	13.8	73	5.5	1450	3
	80	22.2	12.5
	96	26.7	11.5
100-200(I)A	45	12.5	12	72	4	1450	3
	75	20.8	11
	90	25	10
100-250(I)	48	13.2	22	72	7.5	1450	2.8
	80	22.2	20
	96	26.7	18.3
100-250(I)A	45	12.5	19	71	7.5	1450	2.8
	75	20.8	17.5
	90	25	16
100-250(I)B	41.5	11.5	16.3	70	5.5	1450	2.8
	69	19.2	15
	83	23	13.8
100-315(I)	48	13.3	33.3	67	15	1450	2.5
	80	22.2	32
	96	26.7	29.8
100-315(I)A	45	12.5	29.3	66	11	1450	2.5
	75	20.8	27.5
	90	25	26
100-315(I)B	43	11.9	26.5	65	11	1450	2.5
	72	20	25
	86	23.9	23.8
100-400(I)	60	16.67	52	65	30	1450	3
	100	22.78	50
	120	33.33	48.5
100-400(I)A	56.4	15.67	46	65	22	1450	3
	94	26.11	44
	113	31.39	43
100-400(I)B	52.3	14.53	39	64	18.5	1450	3
	87	24.17	38
	105	29.17	37
125-160	48	13.3	9	76	3	1450	3
	80	22.2	8
	96	26.7	7
125-100	48	13.3	13.8	75	5.5	1450	3
	80	22.2	12.5
	96	26.7	11.5
125-200A	45	12.5	12.1	74	4	1450	3
	75	20.8	11
	90	25	10.1
125-250	48	13.2	21.8	74	7.5	1450	2.8
	80	22.2	20
	96	26.7	18.3
125-250A	45	12.5	19	73	7.5	1450	2.8
	75	20.8	17.5
	90	25	16
125-250B	41.5	11.5	16.3	72	5.5	1450	2.8
	69	19.2	15
	83	16.1	13.8
125-315	48	13.3	33.3	69	15	1450	2.5
	80	22.2	32
	96	26.7	29.8
125-315A	45	12.5	29. 3	68	11	1450	2.5
	75	20.8	27.5
	90	25	26
125-315B	43	11.9	26.5	67	11	1450	2.5
	71.5	19.1	25
	86	23.9	23.8
125-250	60	16.7	21.8	74	11	1450	4
	100	27.8	20
	120	33.3	18
125-250A	56	15.6	19	73	7.5	1450	4
	93.5	26	17.5
	112	31.1	15.8
125-250B	52	14.4	16.3	72	7.5	1450	4
	86.5	24	15
	104	28.9	13.5
125-315	60	16.7	33.3	74	15	1450	4
	100	27.8	32
	120	33.3	30
125-315A	56	15.6	29	73	15	1450	4
	93.5	26	27.5
	112	31.1	26.3
125-315B	52	14.4	25	71	11	1450	4
	86.5	24	23.8
	104	28.9	22.8
125-400	60	16.7	52	53	30	1450	3
	100	27.8	50
	120	33.3	48.5
125-400A	56	15.6	45.8	64	22	1450	3
	94	26.1	44
	112	31.1	42
125-400B	52	14.4	39	62	18.5	1450	3
	87	24.2	37.5
	104	28.9	36

資料下載

ISW臥式離心泵產品手冊下載

溫馨提示：
請下載“ISW臥式離心泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
微信二維碼

故障排除

離心泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√

上一個：ISG型立式管道離心泵下一個：單級單吸全不銹鋼耐腐蝕離心泵

相關“離心泵”產品

相關“離心泵”技術文章
