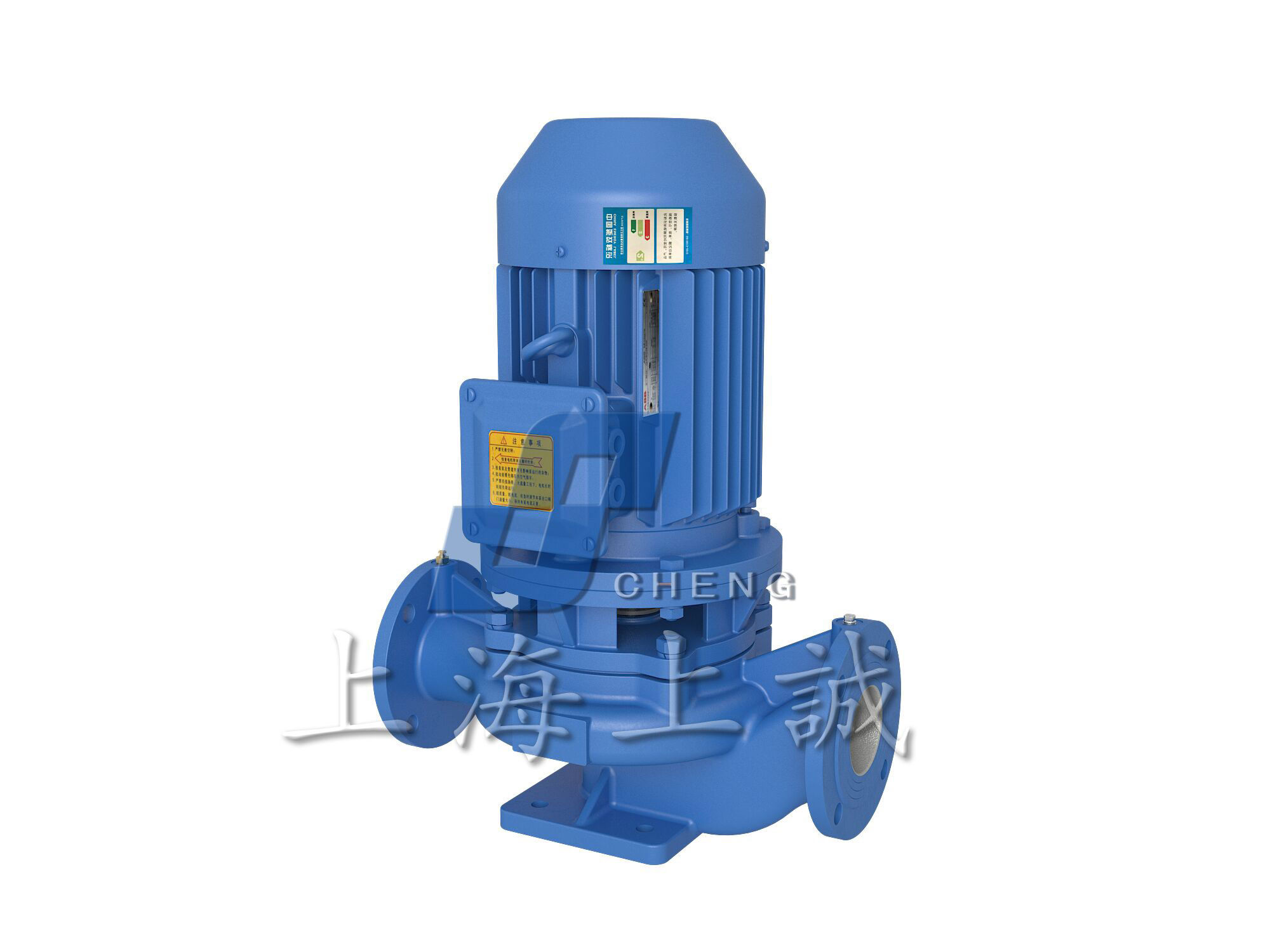

  • /photo/ISG.jpgISGD低轉速離心泵
點擊圖片可左右切換

技術參數

產品概述
ISGD型低轉速離心泵系在ISG型基礎上并參照IS型離心泵之性能參數，根據管道式離心泵的獨特結構組合設計制造。該產品采用國內水泵專家提供的最先進水力模型，高效節能，性能可靠，深受國內外客商的贊益。

產品特點
ISGD型低轉速離心泵是在ISG型立式離心泵基礎上配用低轉速電機，大幅度降低了運行噪音，成倍延長易損件命名用壽命，最適用于空調循環及采暖循環和各種循環系統末端增壓。創新設計的立式結構使其占地面積和占用空間更少，使用更方便。

主要用途
ISGD型低轉速離心泵：主要用于空調系統冷凍水，冷卻水循環及末端增壓，城市供熱系統局部或末端增壓循環，及城市建筑消防系統局部恒壓及各種空調熱水鍋爐配套。

工作條件
ISGD型電機0.75kw以上泵系統最高工作壓力為1.6MPa即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，0.75kw以下泵系統最高工作壓力為0.8MPa。

型號 流量Q 揚程（M） 效率（％） 轉速(r/min) 電機功率
（KW） 		必需汽蝕
余量
（NPSH）r 		重量
（m3/h) （L/S）
40-100 3.2 0.89 3 48 1400 0.12 2.5 17
40-125 3.2 0.89 5 40 1400 0.18 2.5 19
40-125A 2.8 0.78 4 39 1400 0.12 2.5 19
40-160 3.2 0.89 8 36 1400 0.25 2.5 24
40-160A 2.8 0.78 6.4 35 1400 0.18 2.5 22
40-200 3.2 0.89 12.5 31 1450 0.55 2.5 38
40-200A 2.8 0.78 10 30 1400 0.37 2.5 30
40-250 3.2 0.89 20 25 1450 1.1 2.5 52
40-250A 2.8 0.78 16 25 1450 0.75 2.5 47
40-250B 2.3 0.64 13 24 1450 0.55 2.5 46
40-100(I) 6.3 1.75 3 54 1400 0.12 2.5 17
40-125(I) 6.3 1.75 5.0 54 1400 0.25 2.5 29
40-125(I)A 5.6 1.56 4.0 52 1400 0.18 2.5 24
40-160(I) 6.3 1.75 8.0 47 1450 0.55 2.5 43
40-160(I)A 5.1 1.42 5.3 45 1400 0.25 2.5 30
40-200(I) 6.3 1.75 12.5 40 1450 0.75 2.5 45
40-200(I)A 5.5 1.53 9.5 39 1450 0.55 2.5 44
40-250(I) 6.3 1.75 20 32 1450 1.5 2.5 54
40-250(I)A 5.6 1.56 16 32 1450 1.1 2.5 49
40-250(I)B 5.1 1.42 13 30 1450 0.75 2.5 42
50-100 6.3 1.75 3 54 1400 0.12 2.5 19
50-125 6.3 1.75 5.0 54 1400 0.25 2.5 25
50-125A 5.6 1.56 4.0 52 1400 0.18 2.5 19
50-160 6.3 1.75 8.0 47 1450 0.55 2.5 42
50-160A 5.1 1.42 5.3 45 1400 0.25 2.5 37
50-200 6.3 1.75 12.5 40 1450 0.75 2.5 48
50-200A 5.5 1.53 9.5 39 1450 0.55 2.5 46
50-250 6.3 1.75 20 32 1450 1.5 2.5 58
50-250A 5.6 1.56 16 32 1450 1.1 2.5 50
50-250B 5.1 1.42 13 30 1450 0.75 2.5 49
50-100(I) 12.5 3.47 3 63 1400 0.25 2.5 23
50-125(I) 12.5 3.47 5.0 63 1400 0.37 2.5 34
50-125(I)A 11.0 3.06 3.8 60 1400 0.25 2.5 33
50-160(I) 12.5 3.47 8 59 1450 0.55 2.8 46
110型號 流量Q 揚程（M） 效率（％） 轉速(r/min) 電機功率
（KW） 		必需汽蝕
余量
（NPSH）r 		重量
（m3/h) （L/S）
50-160(I)A 10.8 3.0 6 57 1400 0.37 2.8 34
50-200(I) 12.5 3.47 12.5 54 1450 1.1 2.8 52
50-200(I)A 11.3 3.14 10.1 53 1450 0.75 2.8 48
50-250(I) 12.5 3.47 20 45 1450 2.2 2.8 73
50-250(I)A 11.7 3.25 17.6 44 1450 1.5 2.8 65
50-250(I)B 10.2 2.83 13.4 43 1450 1.1 2.8 60
50-315(I) 12.5 3.47 32 36 1450 4.0 2.8 89
50-315(I)A 11.7 3.25 28 36 1450 3.0 2.8 84
50-315(I)B 10.2 2.81 21 34 1450 3.0 2.8 82
65-100 12.5 3.47 3 63 1400 0.25 2.8 29
65-125 12.5 3.47 5.0 63 1400 0.37 2.8 32
65-125A 11.0 3.06 3.8 60 1400 0.25 2.8 27
65-160 12.5 3.47 8 59 1450 0.55 2.8 46
65-160A 10.8 3.0 6 57 1400 0.37 2.8 35
65-200 12.5 3.47 12.5 54 1450 1.1 2.8 52
65-200A 11.3 3.14 10.1 53 1450 0.75 2.8 48
65-250 12.5 3.47 20 45 1450 2.2 2.8 76
65-250A 11.7 3.25 17.6 44 1450 1.5 2.8 68
65-250B 10.2 2.83 13.4 43 1450 1.1 2.8 63
65-315 12.5 3.47 32 36 1450 4.0 2.8 89
65-315A 11.7 3.25 28 36 1450 3.0 2.8 85
65-315B 10.1 2.81 21 34 1450 3.0 2.8 82
65-100(I) 25 6.94 3 70 1400 0.37 2.8 33
65-125(I) 25 6.94 5 70 1450 0.75 2.8 49
65-125(I)A 21.8 6.05 3.8 65 1450 0.55 2.8 48
65-160(I) 25 6.94 8 68 1450 1.1 2.8 54
65-160(I)A 21.6 6.0 6.0 65 1450 0.75 2.8 48
65-200(I) 25 6.94 12.5 64 1450 2.2 2.8 71
65-200(I)A 23.3 6.47 10.9 63 1450 1.5 2.8 62
65-250(I) 25 6.94 20 59 1450 3.0 2.8 85
65-250(I)A 22.2 6.17 15.8 58 1450 2.2 2.8 80
65-250(I)B 19.8 5.5 12.6 57 1450 1.5 2.8 74
65-315(I) 25 6.94 32 50 1450 5.5 2.8 120
65-315(I)A 23 6.39 27.9 50 1450 4.0 2.8 110
110型號 流量Q 揚程（M） 效率（％） 轉速(r/min) 電機功率
（KW） 		必需汽蝕
余量
（NPSH）r 		重量
（m3/h) （L/S）
65-315(I)B 20.2 5.61 21 49 1450 3.0 2.8 100
80-100 25 6.94 3 70 1450 0.37 2.8 33
80-125 21.8 6.94 5 70 1450 0.75 2.8 48
80-125A 25 6.05 3.8 65 1450 0.55 2.8 45
80-160 21.6 6.94 8 68 1450 1.1 2.8 55
80-160A 25 6.0 6.0 65 1450 0.75 2.8 51
80-200 23.3 6.94 12.5 64 1450 2.2 2.8 72
80-200A 25 6.47 10.9 63 1450 1.5 2.8 64
80-250 , 22.2 6.94 20 59 1450 3.0 2.8 89
80-250A 19.8 6.17 15.8 58 1450 2.2 2.8 85
80-250B 25 5.5 12.6 57 1450 1.5 2.8 78
80-315 23 6.94 32 50 1450 5.5 2.8 130
80-315A 20.2 6.39 27.9 50 1450 4.0 2.8 102
80-315B 50 5.61 21 49 1400 3.0 2.8 95
80-100(I) 50 13.89 3 73 1450 0.75 3.0 58
80-125(I) 44.6 13.89 5 73 1450 1.1 3.0 61
80-125(I)A 50 12.4 4 63 1450 1.1 3.0 61
80-160(I) 44.5 13.89 8 73 1450 2.2 3.0 82
80-160(I)A 50 12.36 6.3 71 1450 1.5 3.0 74
80-200(I) 44.6 13.89 12.5 72 1450 3.0 3.0 97
80-200(I)A 50 12.36 9.9 71 1450 2.2 3.0 93
80-250(I) 44.5 13.89 20 66 1450 5.5 3.0 134
80-250(I)A 50 12.97 17.4 65 1450 4.0 3.0 106
80-250(I)B 44.6 11.22 13.1 63 1450 3.0 3.0 100
80-315(I) 50 13.89 32 61 1450 11.0 3.0 180
80-315(I)A 46.7 12.97 27.9 61 1450 7.5 3.0 166
80-315(I)B 40.5 11.22 21 60 1450 5.5 3.0 62
100-100 50 13.89 3 73 1450 0.75 3.0 70
100-125 50 13.89 5 73 1450 1.1 3.0 68
100-125A 44.6 12.4 4 63 1450 1.1 3.0 68
100-160 50 13.89 8 73 1450 2.2 3.0 87
100-160A 44.5 12.36 6.3 71 1450 1.5 3.0 79
100-200 50 13.89 12.5 72 1450 3.0 3.0 100
100-200A 44.6 12.36 9.9 71 1450 2.2 3.0 90
110型號 流量Q 揚程（M） 效率（％） 轉速(r/min) 電機功率
（KW） 		必需汽蝕
余量
（NPSH）r 		重量
（m3/h) （L/S）
100-250 50 13.89 20 66 1450 5.5 3.0 140
100-250A 46.7 12.97 17.4 65 1450 4.0 3.0 112
13.1 63 1450 3.0 3.0 105
100-315 50 13.89 32 61 1450 11.0 3.0 225
100-315A 46.7 12.97 27.9 61 1450 7.5 3.0 180
100-315B 40.5 11.22 21 60 1450 5.5 3.0 165
100-125(I) 100 27.78 5 78 1450 2.2 3.0 95
100-125(I)A 87.1 24.2 3.8 76 1450 1.5 3.0 87
100-160(I) 100 27.78 8 78 1450 4.0 3.0 118
100-160(I)A 87.1 24.2 6.3 76 1450 3.0 3.0 113
100-200(I) 100 27.78 12.5 75 1450 5.5 3.0 148
100-200(I)A 86.1 23.92 9.3 73 1450 4.0 3.0 123
100-250(I) 100 22.78 20 74 1450 11.0 3.0 208
100-250(I)A 93.3 25.92 17.4 73 1400 7.5 165
100-250(I)B 87 24.17 15 72 1450 5.5 3.0 149
100-315(I) 100 22.78 32 71 1450 15.0 3.0 234
100-315(I)A 91.0 25.28 27 71 1450 11.0 3.0 213
100-315(I)B 79.0 21.94 20 70 1450 7.5 3.0 165
100-400(I) 100 22.78 50 65 1450 30.0 3.0 375
100-400(I)A 94 26.11 44 65 1450 22.0 3.0 295
100-400(I)B 87 24.17 38 64 1450 18.5 3.0 257
100-400(I)C 81 22.56 32.8 62 1450 15.0 3.0 239
125-125 80 22.2 5 76 1450 2.2 3.0 148
125-125A 71.5 19.9 4 75 1450 1.5 3.0 125
125-160 80 22.2 8 74 1450 3.0 3.0 205
125-160A 69.3 19.3 6 73 1450 2.2 3.0 165
125-200 80 23.2 12.5 73 1450 5.5 3.0 249
125-200A 75 20.8 11 72 1450 4.0 3.0 237
125-250 80 22.2 20 72 1450 7.5 2.8 220
125-250A 75 20.8 17.5 71 1450 7.5 2.8 210
125-250B 69 11.2 15 70 1450 5.5 2.8 195
125-315 80 22.2 32 67 1450 15.0 2.5 300
125-315A 75 20.8 27.5 66 1450 11.0 2.5 282
125-315B 72 20 25 65 1450 11.0 2.5 245

資料下載

溫馨提示：

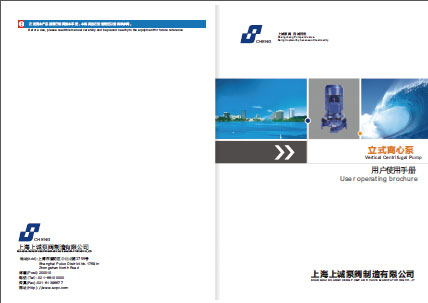

請下載“ISGD低轉速離心泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
微信二維碼

故障排除

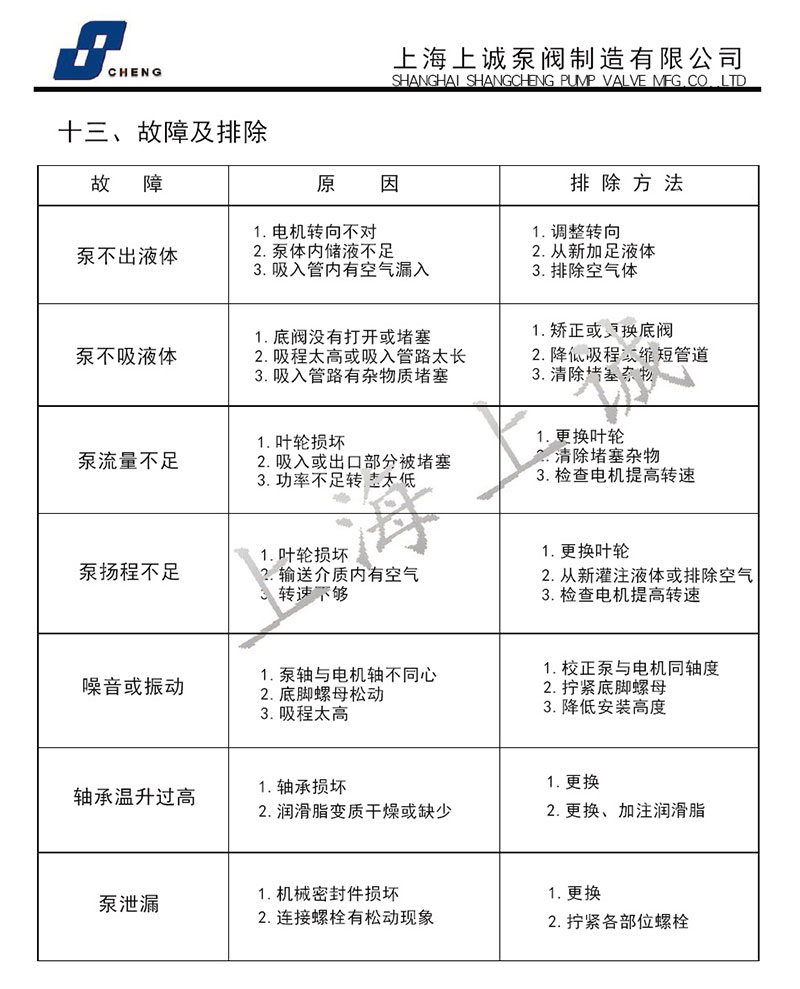

離心泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質 濃度
(％) 		聚丙烯 濃度
(％) 		A B C
25°C 50°C 20°C 60°C
硫酸 60 √ <30 √ Χ
硝酸 25 √ 20 √ Ο
鹽酸 <36 √ <38 √ √
氫氟酸 35 √ 40 √ Χ
醋酸 <80 √ <20 √ Ο
氫氧化鈉 100 √ √ √
重鉻酸鉀 25 √ √ √
臭水 Χ Ο Χ
乙醇 √ <50 √ √
丙酮 √ 10 Ο
四氯乙烷 Ο Ο Χ
氟利昂22 √ Ο Ο
漂白液 CL13% √ CL12.5% Ο Ο
電鍍液 √ Ο Χ
照相液 √ √ √


介質 濃度
(％) 		不銹鋼 濃度
(％) 		陶瓷
25°C 50°C 25°C 50°C
硫酸 <5 √ Χ △ △
硝酸 70 △ √ △ △
鹽酸 Χ △ △
氫氟酸 Χ 0～100 Χ
醋酸 <20 √ √ △ △
氫氧化鈉 70 √ √ Ο Χ
重鉻酸鉀 40～60 △ △ 10～20 △ △
臭水 Ο △ △
乙醇 △ √ △ △
丙酮 △ △ △
四氯乙烷 50 △ △ △ △
氟利昂22 △ △ △
漂白液 CL12% Χ △ △
電鍍液 △ △
照相液 △ △ △

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能 單位 按照
密度 g/cm3 1.75-1.79
比度 cm3/g 0.56-0.75
熔點范圍 0c 155-170
折光率 n25D 1.42
成型收縮率 % 2-3
拉伸強發(屈服) Mpa 28-41
拉伸強發(斷裂) Mpa 31-52
伸長率(斷裂) % 100-400
沖擊強度(無缺口) KJ/m 107-214
壓縮強度 Mpa 55-69
硬度(邵氏D) 70-80
耐磨 mg/1000r 7.0-9.0
極限氧指數(l0 I) % 44
燃燒速率 V-D
電阻率 u194 1.0x10 15
介電常用數 10 31 CYCles 9.7


聚偏氟乙烯(PVDF)耐化學介質性能

化學介質 濃度
(％) 		最高使用溫度℃ 化學介質 濃度
(％) 		最高使用溫度℃ 化學介質 濃度
(％) 		最高使用溫度℃
鹽酸 36 135 氫氧化氫 <10 85 乙醇 135
硫酸 <60 120 氫氧化氫 50 50 乙醚 50
硫酸 80-93 95 碳氧化銨 110 甲醛 37 50
硫酸 90 65 碳氧化鈣 135 丙酮 10%水溶液 50
硝酸 <50 50 碳酸納 水溶液 135 肼 水溶液 95
磷酸 <85 135 碳酸氫鈉 水溶液 120 苯 75
磷酸 85 110 氨水 110 苯胺 50
醋酸 10 110 鹽水 135 甲苯 85
醋酸 80 80 磷酸氫鈉 水溶液 120 苯酚 50
醋酸 100 50 磷酸鈣 水溶液 135 氯苯 135
三氯醋酸 <10 95 氧化鈣 水溶液 135 萘 95
三氯醋酸 50 50 氧化鉀 水溶液 135 氯甲烷 135
草酸 50 氧化銨 水溶液 135 三氯甲烷 50
苯磺酸 水溶液 50 三氧化鐵 水溶液 135 四氯化碳 135
氫氟酸 40-100 95 硫酸亞鐵 水溶液 135 氯乙烷 135
氫氟酸 40 120 硫酸銨 水溶液 135 1.2三氯乙烷 135
氫溴酸 50 130 硫酸銨 水溶液 135 1.1.2三氯乙烷 65
過氧酸 10 95 硝酸鈉 水溶液 135 四氯乙烷 120
過氧酸 70 50 磷酸銨 水溶液 135 氯乙烯 95
次氯酸納 6-15 95 尿素 水溶液 120 三氯乙烯 135
氯酸鉀 100 二氧化碳 80 二氯乙烯 110
鉻酸 <40 80 二氧化氯 75 天然氣 135
鉻酸 50 50 二氧化氯 65 燃料油 135
高猛酸鉀 120 氯 元素 95 石蠟油 120
過氧化氫 <30 95 溴 元素 65
過氧化鈉 95 碘 元素 65


氟塑料的而腐蝕性能表(僅供參考)

介質 濃度% 溫度25℃ 溫度200℃ 介質 濃度% 溫度，200 ℃
硫酸 0-100 √ √ 甲酸 √ √ √
發煙硫酸 √ √ 醋酸（乙酸） 0-冰 √ √ √
硝酸 0-100 √ √ 醋酸 √ √ √
發煙硫酸 √ √ 丙酸 √ √
鹽酸 √ √ 丙烯酸 √
磷酸 √ √ 丙烯酸酐 √ √ √（沸點）
氫氟酸 √ √ 甲基丙烯酸 √ √ √（沸點）
氫溴酸 √ √ 丁酸 √ √ √
氫碘酸 √ √ 辛酸 √ √ √
氫氰酸 √ √ 月桂酸 √ √ √
亞硝酸 √ √ 軟脂酸 √ √ √
亞硝酸 √ √ 硬脂酸 √ √ √
氯酸 √ √ 油酸 √ √ √
次氯酸 √ √ 亞油酸 √ √ √
高氯酸 √ √ 松香酸 √ √ √
四磷酸 √ √ 脂肪酸 √ √
碳酸 √ √ 氯醋酸 √ √ √
鉻酸 √ √ 乳酸 √ √ √
硅酸 √ √ 草酸（乙二酸） √ √ √
硼酸 √ √ 富馬酸 √ √ √
砷酸 √ √ 檸檬酸 √ √ √
硒酸 √ √ 煙酸 √ √ √
氟硅酸 √ √
氟硼酸 √ √
氯磺酸 √ √
王水 √ √
混酸 √ √


介質 濃度% 溫度，200 ℃
氫氧化鈉 √
氫氧化鉀 √
氫氧化銨 √
氫氧化鎂 √
氫氧化鈣 √
氫氧化鋁 √
氫氧化鋇 √
氫氧化鐵 √
氫氧化亞鐵 √
鎳鹽 √
硫酸鎳 √
硝酸鎳 √
氯化鎳 √
鋅鹽 √
硫酸鋅 √
硝酸鋅 √
氯化鋅 √
