技術參數

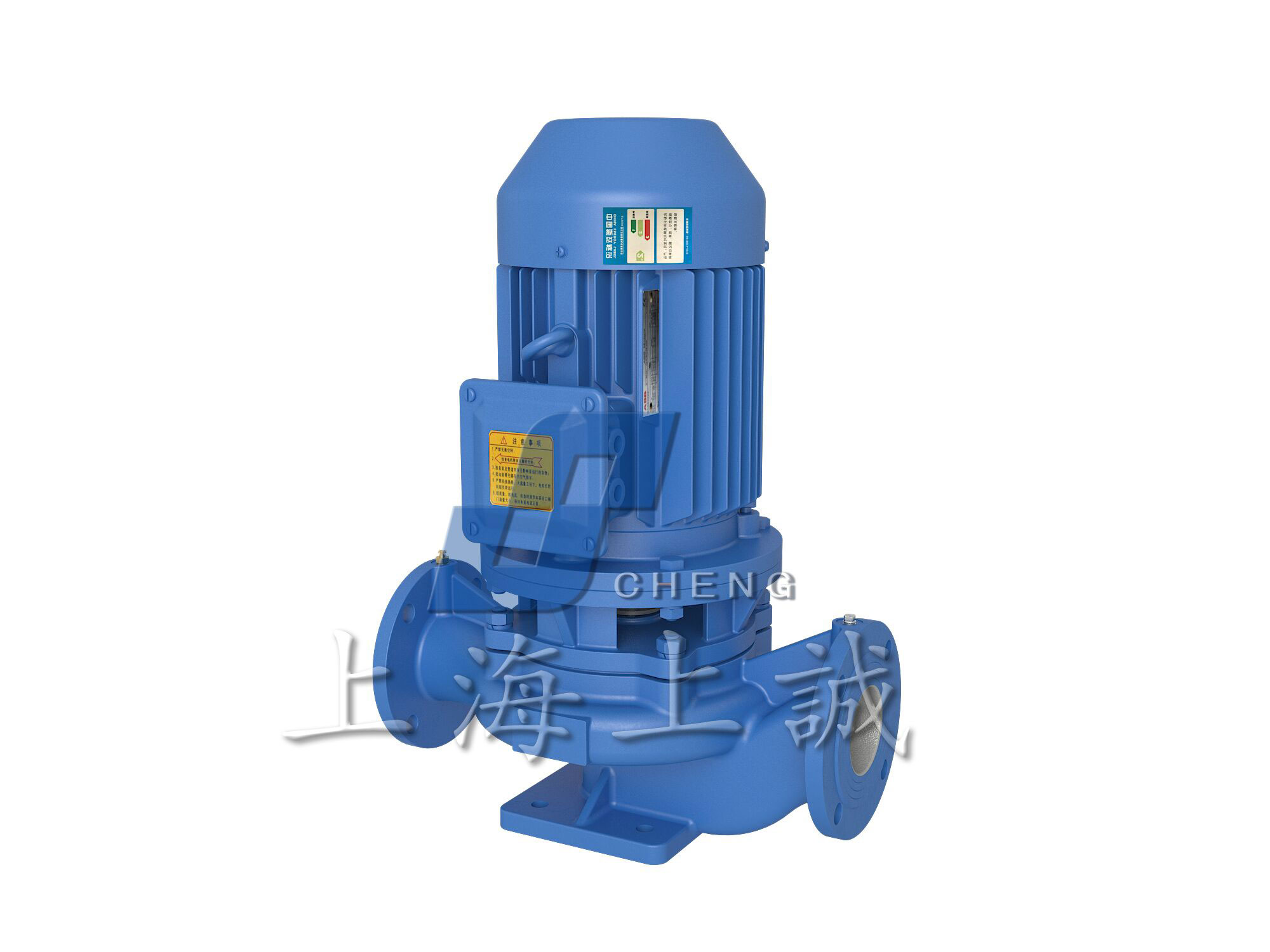

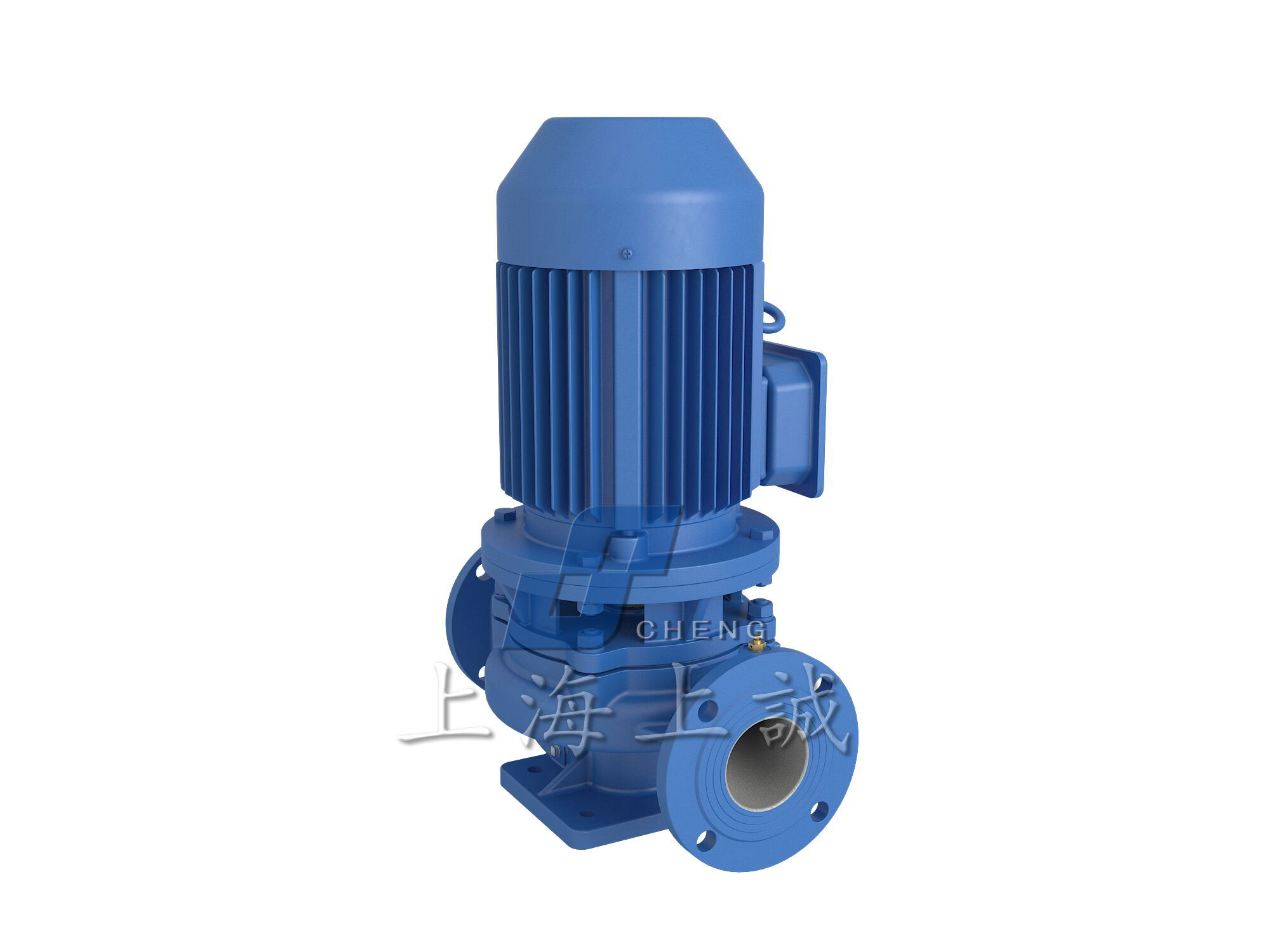

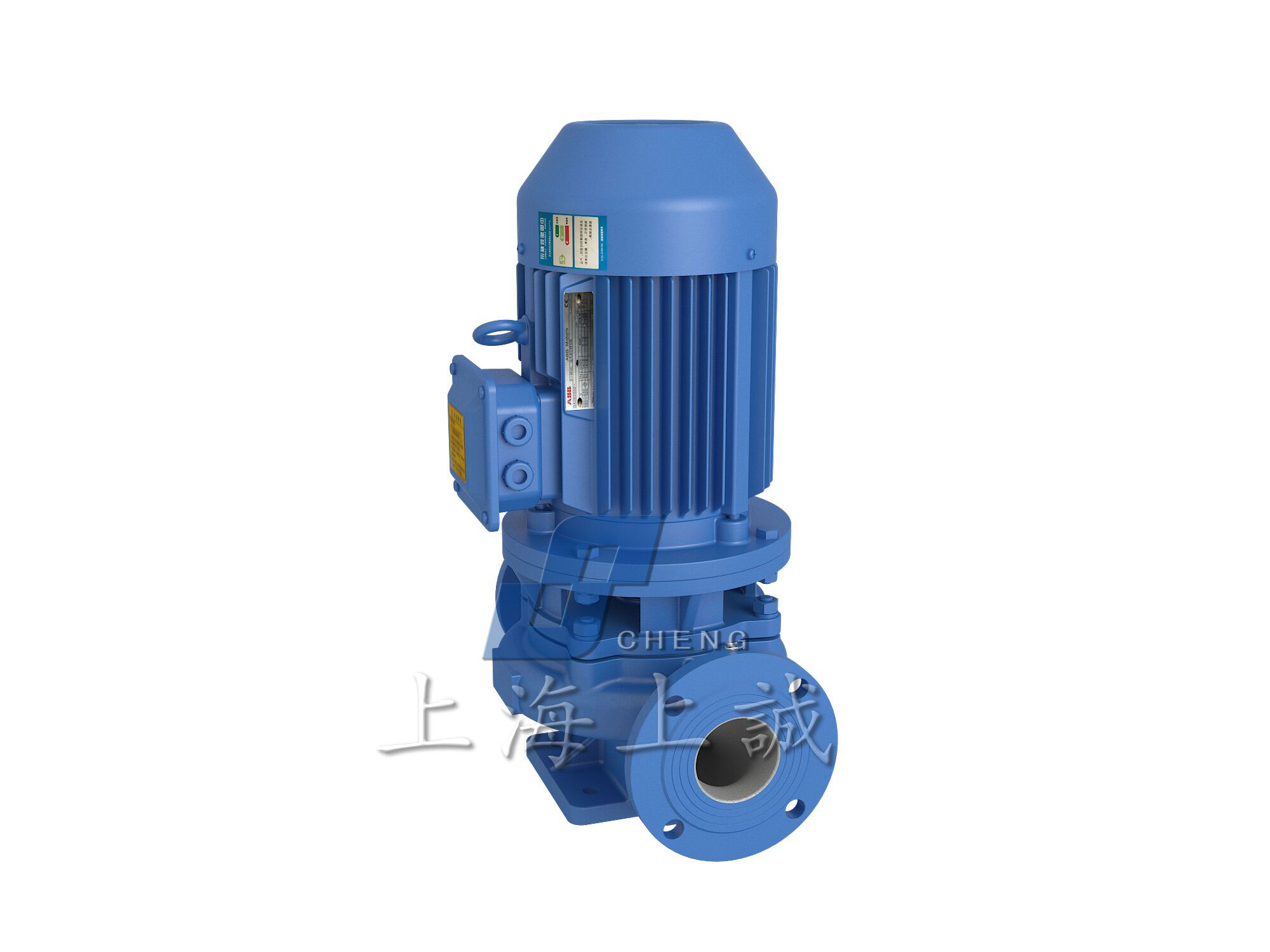

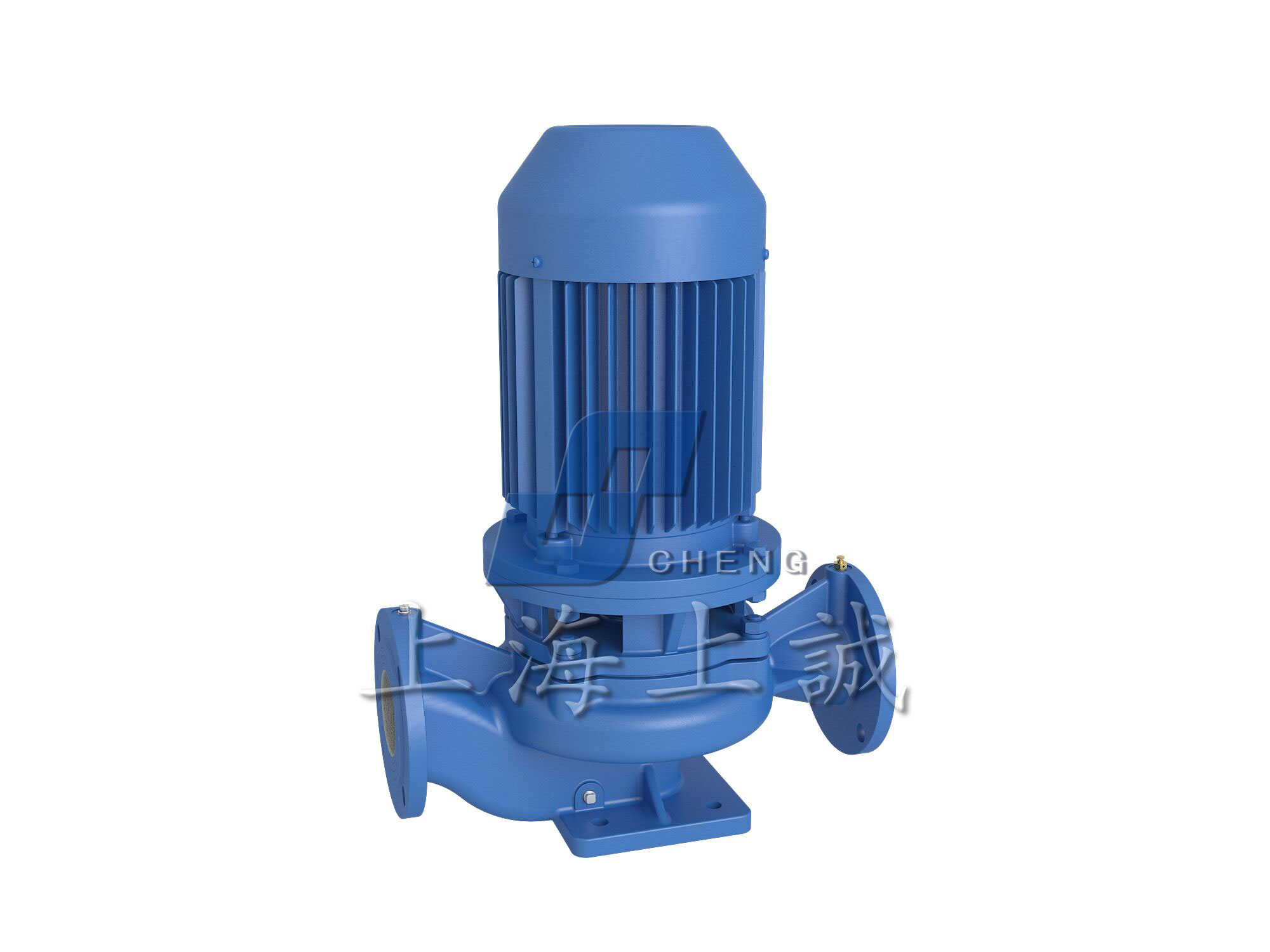

ISG型立式管道離心泵產品概述
ISG立式單級管道離心泵，采用IS型單級單吸離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水泵、高溫耐腐蝕化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合新國家機械部JB/T53058-93的標準要求

ISG型立式離心泵產品特點
1、ISG立式離心泵為立式結構,進出口口徑相同,且們于同一中心線上,可象閥門一樣安裝于管路之中,外形緊湊美觀,占地面積小,建筑投入低,如加上防護罩則可置于戶外使用.
2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡振動噪音很低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。

ISG型立式管道離心泵主要用途
1.　ISG立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。
2.　IRG型立式熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度120℃以下。
3.　GRG型立式高溫離心泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度240℃以下。
4.　IHG型立式不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。
5.　YG型管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120℃。
6.　IHGB型立式不銹鋼防爆型化工離心泵，適用于輸送易燃性化工液體。
7.　ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速離心泵，適用于環境噪聲要求很低的場合及空調循環等。

ISG型離心泵使用條件
1、吸入壓力≤1.0Mpa，或泵系統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便采用耐磨式機械密封。

型號	流量		揚程	效率	轉速	電機功率	汔蝕余量	重量
型號	m3/h	L/s	(m)	(%)	(r/min)	(kw)	(NPSH)r	(kg)
15-80	1.1	0.3	8.5	26	2800	0.18	2.3	17
	1.5	0.42	8	34
	2	0.55	7	34
20-110	1.8	0.5	16	25	2800	0.37	2.3	25
	2.5	0.69	15	34
	3.3	0.91	13.5	35
20-160	1.8	0.5	33	19	2900	0.75	2.3	29
	2.5	0.69	32	25
	3.3	0.91	30	23
25-110	2.8	0.78	16	34	2900	0.55	2.3	26
	4	1.11	15	42
	5.2	1.44	13.5	41
25-125	2.8	0.78	20.6	28	2900	0.75	2.3	28
	4	1.11	20	36
	5.2	1.44	18	35
25-125A	2.5	0.69	17	35	2900	0.55	2.3	27
	3.6	1	16
	4.6	1.28	14.4
25-160	2.8	0.78	33	24	2900	1.5	2.3	39
	4	1.11	32	32
	5.2	1.44	30	33
25-160A	2.6	0.12	29	31	2900	1.1	2.3	34
	3.7	1.03	28
	4.9	1.36	26
32-100	4.5	12.5	12.5	44	2900	0.55	2	27
32-100(I)	4.4	1.22	13.2	48	2900	0.75	2	32
	6.3	1.75	12.5	54
	8.3	2.32	11.3	53
32-125	3.5	0.97	22	40	2900	0.75	2.3	28
	5	1.39	20	44
	6.5	1.8	18	42
32-125A	3.1	0.86	17.6	43	2900	0.55	2.3	28
	4.5	1.25	16
	5.8	1.61	14.4
32-160	6.5	5	32	44	2900	1.5	2.3	39
32-160A	4	1.1	25	34	2900	1.1	2	38
32-160(I)	4.4	1.22	33.2	34	2900	2.2	2	4.7
	6.3	1.75	32	40
	8.3	2.32	30.2	42
32-200	4.5	12.5	50	32	2900	3	2	55
32-200(I)	4.4	1.22	50.5	26	2900	4	2	43
	6.3	1.75	50	33
	8.3	2.32	48	35
32-200A	2.8	0.78	44.6	34	2900	2.2	2	74
	4	1.11	44	40
	5.2	1.44	42.7	42
40-100	4.4	1.22	13.2	48	2900	0.55	2.3	32
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
40-100A	3.9	1.08	10.6	52	2900	0.37	2.3	32
	5.6	1.56	10
	7.4	2.06	9
40-125	4.4	1.22	21	41	2900	1.1	2.3	34
	6.3	1.75	20	46
	8.3	2.31	18	43
40-125A	3.9	1.08	17.6	40	2900	0.75	2.3	33
	5.6	1.56	16	45
	7.4	2.06	14.4	41
40-160	4.4	1.22	33	35	2900	2.2	2.3	47
	6.3	1.75	32	40
	8.3	2.31	30	40
40-160A	4.1	1.14	29	34	2900	1.5	2.3	43
	5.9	1.64	28	39
	7.8	2.17	26.3	39
40-160B	3.8	1.06	25.5	34	2900	1.1	2.3	38
	5.5	1.53	24	38
	7.2	2	22.5	37
40-200	4.4	1.22	51	26	2900	4	2.3	74
	6.3	1.75	50	33
	8.3	2.31	48	32
40-200A	4.1	1.14	45	26	2900	3	2.3	62
	5.9	1.64	44	31
	7.8	2.17	42	30
40-200B	3.7	1.03	38	29	2900	2.2	2.3	52
	5.3	1.47	36
	7	1.94	34.5
40-250	4.4	1.22	82	24	2900	7.5	2.3	105
	6.3	1.75	80	28
	8.3	2.31	74	28
40-250A	4.1	1.14	72	24	2900	5.5	2.3	98
	5.9	1.64	70	28
	7.8	2.17	65	27
40-250B	3.8	1.06	61.5	23	2900	4	2.3	77
	5.5	1.53	60	27
	7	1.94	56	26

40-100(I)	8.8	2.44	13.2	55	2900	1.1	2.3	34
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
40-100(I)A	8	2.22	10.6	60	2900	0.75	2.3	32
	11	3.05	10
	14.5	4.03	9
40-125(I)	8.8	2.44	21.2	49	2900	1.5	2.3	38
	12.5	3.47	20	58
	16.3	4.53	17.8	57
40-125(I)A	8	2.22	17	57	2900	1.1	2.3	33
	11	3.05	16
	14.5	4.03	14
40-160(I)	8.8	2.44	33	45	2900	3	2.3	56
	12.5	3.47	32	52
	16.3	4.53	30	51
40-160(I)A	8.2	2.28	29	44	2900	2.2	2.3	47
	11.7	3.25	28	51
	15.2	4.22	26	50
40-160(I)B	7.3	2.38	23	50	2900	1.5	2.3	43
	10.4	2.89	22
	13.5	3.75	20.5
40-200(I)	8.8	2.44	51.2	38	2900	5.5	2.3	85
	12.5	3.47	50	46
	16.3	4.53	48	46
40-200(I)A	8.3	2.31	45	37	2900	4	2.3	75
	11.7	3.25	44	45
	15.3	4.25	42	45
40-200(I)B	7.5	2.08	37	44	2900	3	2.3	63
	10.6	2.94	36
	13.8	3.83	34
40-250(I)	8.8	2.44	81.2	31	2900	11	2.3	145
	12.5	3.47	80	38
	16.3	4.53	77.5	40
40-250(I)A	8.2	2.28	71	38	2900	7.5	2.3	95
	11.6	3.22	70
	15.2	4.22	68
40-250(I)B	7.6	2.11	61.4	37	2900	5.5	2.3	94
	10.8	3	60
	14	3.89	58
40-250(I)C	7.1	1.97	53.2	36	2900	5.5	2.3	88
	10	2.78	52
	13.1	3.64	50.4
50-100	8.8	2.44	13.6	55	2900	1.1	2.3	36
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
50-100A	8	2.22	11	60	2900	0.75	2.3	35
	11	3.05	10
	14.5	4.03	9
50-125	8.8	2.44	21.5	49	2900	1.5	2.3	43
	12.5	3.47	20	58
	16.3	4.53	17.8	57
50-125A	8	2.22	17	57	2900	1.1	2.3	38
	11	3.05	16
	14.5	4.03	14
50-160	8.8	2.44	33	45	2900	3	2.3	59
	12.5	3.47	32	52
	16.3	4.53	30	30
50-160A	8.2	2.28	29	44	2900	2.2	2.3	51
	11.7	3.25	28	51
	15.2	4.22	26	50
50-160B	7.3	2.38	23	50	2900	1.5	2.3	47
	10.4	2.89	22
	13.5	3.75	20.5
50-200	8.8	2.44	52	38	2900	5.5	2.3	101
	12.5	3.47	50	46
	16.3	4.53	48	46
50-200A	8.3	2.31	45.8	37	2900	4	2.3	80
	11.7	3.25	44	45
	15.3	4.25	42	45
50-200B	7.5	2.08	37	44	2900	3	2.3	68
	10.6	2.94	36
	13.8	3.83	34
50-250	8.8	2.44	82	29	2900	11	2.3	160
	12.5	3.47	80	38
	16.3	4.53	77.5	40
50-250A	8.2	2.28	71.5	38	2900	7.5	2.3	115
	11.6	3.22	70
	15.2	4.22	68
50-250B	7.6	2.11	61.4	37	2900	5.5	2.3	114
	10.8	3	60
	14	3.89	58
50-250C	7.1	1.97	53.2	36	2900	5.5	2.3	108
	10	2.78	52
	13.1	3.64	50.4
50-100(I)	17.5	4.86	13.7	67	2900	1.5	2.5	41
	25	6.94	12.5	69
	32.5	9.03	10.5	69
50-100(I)A	15.6	4.3	11	65	2900	1.1	2.5	36
	22.3	6.19	10	67
	29	8.1	8.4	68
50-125(I)	17.5	4.86	21.5	60	2900	3	2.5	56
	25	6.94	20	68
	32.5	9.03	18	67
50-125(I)A	15.6	4.33	17	58	2900	2.2	2.5	48
	22.3	6.19	16	66
	29	8.1	13.6	65

型號	流量		揚程	效率	轉速	電機功率	汔蝕余量	重量
	m3/h	L/s	(m)	(%)	(r/min)	(kw)	(NPSH)r	(kg)
50-160(I)	17.5	4.68	34.4	54	2900	4	2.5	72
	25	6.94	32	63
	32.5	9.03	27.5	60
50-160(I)A	16.4	4.56	30	54	2900	3	2.5	71
	23.4	6.5	28	62
	30.4	8.44	24	59
50-160(I)B	15	4.17	26	58	2900	2.2	2.5	59
	21.6	6	24
	28	7.78	20.6
50-200(I)	17.5	4.86	52.7	49	2900	7.5	2.5	108
	25	6.94	50	58
	32.5	9.03	45.5	59
50-200(I)A	16.4	4.56	46.4	48	2900	5.5	2.5	107
	23.5	6.53	44	57
	30.5	8.47	40	58
50-200(I)B	15.2	4.22	40	55	2900	4	2.5	100
	21.8	6.06	38
	28.3	7.86	34.5
50-250(I)	17.5	4.86	82	39	2900	15	2.5	175
	25	6.94	80	50
	32.5	9.03	76.5	52
50-250(I)A	16.4	4.56	71.5	39	2900	11	2.5	165
	23.4	6.5	70	50
	30.5	8.47	67	52
50-250(I)B	15	4.17	61	38	2900	7.5	2.5	165
	21.6	6	60	49
	28	7.78	57.4	54
50-315(I)	17.5	4.86	128	30	2900	30	2.5	310
	25	6.94	125	40
	32.5	9.03	122	44
50-315(I)A	16.6	4.61	115	30	2900	22	2.5	245
	23.7	6.58	113	40
	31	8.6	110	44
50-315(I)B	15.7	4.36	103	39	2900	18.5	2.5	215
	22.5	6.25	101
	29.2	8	98
50-315(I)C	14.4	4	86	38	2900	15	2.5	195
	20.6	5.72	85
	26.8	7.44	83
65-100	17.5	4.86	13.7	67	2900	1.5	2.5	46
	25	6.94	12.5	69
	32.5	9.03	10.5	69
65-100A	15.6	4.3	11	65	2900	1.1	2.5	41
	22.3	6.19	10	67
	29	8.1	8.4	68
65-125	17.5	4.86	21.6	60	2900	3	2.5	58
	25	6.94	20	68
	32.5	9.03	18	67
65-125A	15.6	4.33	17	58	2900	2.2	2.5	49
	22.3	6.19	16	66
	29	8.1	14.4	65
65-160	17.5	4.86	34.4	54	2900	4	2.5	75
	25	6.94	32	63
	32.5	9.03	27.5	60
65-160A	16.4	4.56	30	54	2900	3	2.5	75
	23.4	6.5	28	62
	30.4	8.44	24	59
65-160B	15	4.17	26	58	2900	2.2	2.5	63
	21.6	6	24
	28	7.78	20.6
65-200	17.5	4.86	52.7	49	2900	7.5	2.5	107
	25	6.94	50	58
	32.5	9.03	45.5	59
65-200A	16.4	4.56	46.4	48	2900	5.5	2.5	107
	23.5	6.53	44	57
	30.5	8.47	40	58
65-200B	15.2	4.22	40	55	2900	4	2.5	100
	21.8	6.06	38
	28.3	7.86	34.5
65-250	17.5	4.86	82	39	2900	15	2.5	180
	25	6.94	80	50
	32.5	9.03	76.5	52
65-250A	16.4	4.56	71.5	39	2900	11	2.5	170
	23.4	6.5	70	50
	30.5	8.47	67	52
65-250B	15	4.17	61	38	2900	7.5	2.5	170
	21.6	6	60	49
	28	7.78	57.4	54

65-315	17.5	4.86	127	32	2900	30	2.5	320
	25	6.94	125	40
	32.5	9.03	122	44
65-315A	16.6	4.61	115	32	2900	22	2.5	255
	23.7	6.58	113	40
	31	8.6	110	44
65-315B	15.7	4.36	103	39	2900	18.5	2.5	225
	22.5	6.25	101
	29.2	8	98
65-315C	14.4	4	86	38	2900	15	2.5	205
	20.6	5.72	85
	26.8	7.44	83
65-100(I)	35	9.72	13.8	67	2900	3	3	63
	50	13.9	12.5	73
	65	18.1	10	70
65-100(I)A	31.3	8.7	11	66	2900	2.2	3	53
	44.7	12.4	10	72
	58	16.1	8	69
65-125(I)	35	9.72	22	67	2900	5.5	3	99
	50	13.9	20	72.5
	65	18.1	17	70
65-125(I)A	31.3	8.7	17.5	66	2900	4	3	78
	45	12.5	16	71
	58	16.1	13.6	69
65-160(I)	35	9.72	35	63	2900	7.5	3	103
	50	13.9	32	71
	65	18.1	28	70
65-160(I)A	32.7	9.1	30.6	62	2900	5.5	3	103
	46.7	13	28	70
	61	16.9	24	69
65-160(I)B	30.3	8.4	26	69	2900	4	3	97
	43.3	12	24
	56.3	15.6	21
65-200(I)	35	9.72	53.5	55	2900	15	3	176
	50	13.9	50	67
	65	18.1	46	68
65-200(I)A	32.8	9.1	47	54	2900	11	3	166
	47	13.1	44	66
	61	16.9	40	67
65-200(I)B	30.5	8.5	40.6	65	2900	7.5	3	114
	43.5	12.1	38
	56.6	15.7	33.4
65-250(I)	35	9.72	83	52	2900	22	3	235
	50	13.9	80	59
	65	18.1	72	60
65-250(I)A	32.5	9	73	52	2900	18.5	3	205
	46.7	13	70	59
	61	16.9	63	60
65-250(I)B	30	8.3	62	58	2900	15	3	180
	43.3	12	60
	56	15.6	54
65-315(I)	35	9.72	128	44	2900	37	3	350
	50	13.9	125	54
	65	18.1	121	57
65-315(I)A	32.5	9	112.6	43	2900	30	3	335
	46.5	12.9	110	54
	60.5	16.8	106.4	57
65-315(I)B	31	8.6	102.5	53	2900	30	3	335
	44.5	12.4	100
	58	16.1	98
65-315(I)C	29	8.1	87	51	2900	22	3	270
	41	11.4	85
	53.6	14.9	83
80-100	35	9.72	13.8	67	2900	3	3	63
	50	13.9	12.5	73
	65	18.1	10	70
80-100A	31.3	8.7	11	66	2900	2.2	3	54
	44.7	12.5	10	72
	58	16.1	8	69
80-125	35	9.72	22	67	2900	5.5	3	99
	50	13.9	20	72.5
	65	18.1	17	70
80-125A	31.3	8.7	17.5	66	2900	4	3	79
	45	12.5	16	71
	58	16.1	13.6	69

型號	流量		揚程	效率	轉速	電機功率	汔蝕余量	重量
	m3/h	L/s	(m)	(%)	(r/min)	(kw)	(NPSH)r	(kg)
80-160	35	9.72	35	63	2900	7.5	3	105
	50	13.9	32	71
	65	18.1	28	70
80-160A	32.7	9.1	30.6	62	2900	5.5	3	105
	46.7	13	28	70
	61	16.9	24	69
80-160B	30.3	8.4	26	69	2900	4	3	98
	43.3	12	24
	56.3	15.6	21
80-200	35	9.72	53.5	55	2900	15	3	175
	50	13.9	50	67
	65	18.1	46	68
80-200A	32.8	9.1	47	54	2900	11	3	165
	47	13.1	44	66
	61	16.9	40	67
80-200B	30.5	8.5	40.6	65	2900	7.5	3	115
	43.5	12.1	38
	56.6	15.7	33.4
80-250	35	9.72	83	52	2900	22	3	240
	50	13.9	80	59
	65	18.1	72	60
80-250A	32.5	9	73	52	2900	18.5	3	210
	46.7	13	70	59
	61	16.9	63	60
80-250B	30	8.3	62	58	2900	15	3	185
	43.3	12	60
	56	15.6	54
80-315	35	9.72	128	43	2900	37	3	355
	50	13.9	125	54
	65	18.1	122	57
80-315A	32.5	9	112.6	43	2900	30	3	340
	46.5	12.9	110	54
	60.5	16.8	107.4	57
80-315B	31	8.6	102.5	53	2900	30	3	340
	44.5	12.4	100
	58	16.1	98
80-315C	29	8.1	98	51	2900	22	3	275
	41	11.4	85
	53.6	14.9	83
80-350	35	9.72	146	55	2900	55	3	570
	50	13.9	150	66
	65	18.1	142	67
80-350A	31	8.6	138.4	65	2900	45	3	470
	44.5	12.4	142
	58	16.1	134.8
80-350B	29	8.1	131.4	63	2900	37	3	440
	41	11.4	135
	53.6	14.9	127.8
80-100(I)	70	19.4	13.6	66	2900	5.5	4.5	108
	100	27.8	12.5	76
	130	36.1	11	75
80-100(I)A	62.6	17.4	11	64	2900	4	4.5	87
	89	24.7	10	74
	116	32.2	8.8	74

80-125(I)	70	19.4	23.5	70	2900	11	4.5	163
	100	27.8	20	76
	130	36.1	14	65
80-125(I)A	62.6	17.4	19	68	2900	7.5	4.5	113
	89	24.7	16	74
	116	32.2	11	65
80-160(I)	70	19.4	36.5	70	2900	15	4.5	184
	100	27.8	32	76
	130	36.1	24	65
80-160(I)A	65.4	18.2	32	68	2900	11	4.5	174
	93.5	26	28	74
	121.6	33.8	21	67
80-160(I)B	60.6	16.8	72	72	2900	7.5	4.5	174
	86.6	24.1	24
	112.5	31.3	18
80-200(I)	70	19.4	54	65	2900	22	4	251
	100	27.8	50	74
	130	36.1	42	73
80-200(I)A	65.4	18.2	47.5	67	2900	18.5	4	220
	93.5	26	44	73
	121.6	33.8	37	72
80-200(I)B	61	16.9	41	71	2900	15	4	198
	87	24.2	38
	113	31.4	32
80-250(I)	70	19.4	87	62	2900	37	4	330
	100	27.8	80	69
	130	36.1	68	68
80-250(I)A	65.4	18.2	76	61	2900	30	4	315
	93.5	26	70	68
	121.6	33.8	59.5	67
80-250(I)B	61	16.9	65	66	2900	22	4	315
	87	24.2	60
	113	31.4	51
80-315(I)	70	19.4	132	55	2900	75	4	675
	100	27.8	125	66
	130	36.1	114	67
80-315(I)A	66.5	18.5	119	55	2900	55	4	535
	95	26.4	113	66
	123.6	34.3	103	67
80-315(I)B	63	17.5	106.6	65	2900	45	4	420
	90	25	101
	117	32.5	92
80-315(I)C	58	16.1	90	63	2900	37	4	366
	82	22.8	85
	107	29.7	76
100-100	70	19.4	13.6	66	2900	5.5	4.5	113
	100	27.8	12.5	76
	130	36.1	11	75
100-100A	62.6	17.4	11	64	2900	4	4.5	91
	89	47	10	74
	116	32.2	8.8	74
100-125	70	19.4	23.5	70	2900	11	4.5	169
	100	27.8	20	76
	130	36.1	14	65
100-125A	62.6	17.4	19	68	2900	7.5	4.5	118
	89	24.7	16	74
	116	32.2	11	63
100-160	70	19.4	36.5	70	2900	15	4.5	191
	100	27.8	32	76
	130	36.1	24	65
100-160A	65.4	18.2	32	68	2900	11	4.5	181
	93.5	26	28	74
	121.6	33.8	21	67
100-160B	60.6	16.8	27	72	2900	7.5	4.5	181
	86.6	24.1	24
	112.5	31.3	18
100-200	70	19.4	54	65	2900	22	4	245
	100	27.8	50	74
	130	36.1	42	73
100-200A	65.4	18.2	47.5	64	2900	18.5	4	215
	93.5	26	44	73
	121.6	33.8	37	72
100-200B	61	16.9	41	71	2900	15	4	193
	87	24.2	38
	113	31.4	32
100-250	70	19.4	87	62	2900	37	4	345
	100	27.8	80	69
	130	36.1	68	68
100-250A	65.4	18.2	76	61	2900	30	4	330
	93.5	26	70	68
	121.6	33.8	59.5	67
100-250B	61	16.9	65	66	2900	33	4	330
	87	24.2	60
	113	31.4	51
100-315	70	19.4	132	55	2900	75	4	689
	100	27.8	125	66
	130	36.1	114	67

100-315A	66.5	18.5	119	65	2900	55	4	549
	95	26.4	113	66
	123.6	34.3	103	67
100-315B	63	17.5	106.6	65	2900	45	4	439
	90	25	101
	117	32.5	92
100-315C	58	16.1	90	63	2900	37	4	385
	82	22.8	85
	107	29.7	76
100-100(I)	96	26.7	14	64	2900	11	4.5	115
	160	44.4	12.5	73
	192	53.3	10	70
100-125(I)	96	26.7	24	62	2900	15	4.5	168
	160	44.4	20	74
	192	53.3	14	69
100-125(I)A	84	23.3	20	64	2900	11	4.5	168
	140	39	17	72
	168	46.7	12	68
100-160(I)	96	26.7	36	69	2900	22	5.6	210
	160	44.4	32	79
	192	53.3	27	75
100-160(I)A	84	23.3	32	66	2900	18.5	5	210
	140	39	28	76
	168	46.7	23.5	72
100-200(I)	96	26.7	53	69	2900	37	5.2	402
	160	44.4	50	79
	192	53.3	45	78
100-200(I)A	84	23.3	48	64	2900	30	4.5	395
	140	39	45	74
	168	46.7	40	73
100-200(I)B	60	16.7	43	72	2900	22	4.5	360
	100	27.8	40
	120	33.3	36
100-250(I)	96	26.7	83	65	2900	55	4.8	560
	160	44.4	80	77
	192	53.3	72	74
100-250(I)A	84	23.3	75	60	2900	45	4.5	420
	140	39	72	72
	168	46.7	65	69
100-250(I)B	60	16.7	68	70	2900	37	4.5	400
	100	27.8	65
	120	33.3	58
100-350	60	16.7	153.6	72	2900	90	4	950
	100	27.8	150	57
	120	33.3	142	74
100-350A	61	16.9	145.6	75	2900	75	4	830
	87	24.2	142
	113	31.4	134

型號	流量		揚程	效率	轉速	電機功率	汔蝕余量	重量
	m3/h	L/s	(m)	(%)	(r/min)	(kw)	(NPSH)r	(kg)
100-350B	58	16.1	138.6	75	2900	55	4	600
	82	22.8	135
	107	29.7	127
125-100	96	26.7	13	82	2900	11	4	180
	160	44.4	12.5
	192	53.3	12
125-100A	86	23.9	10.4	77	2900	7.5	4	125
	143	39.7	10
	172	47.8	9.6
125-125	96	26.7	22.6	80	2900	15	4	220
	160	44.4	20
	192	53.3	17
125-125A	86	23.9	18	77	2900	11	4	210
	143	39.7	16
	172	47.8	13.6
125-160	96	26.7	36	78	2900	22	4	265
	160	44.4	32
	192	53.3	28
125-160A	90	25	31.5	76	2900	18.5	4	230
	150	41.7	28
	180	50	24.5
125-160B	83	21.7	27	73	2900	15	4	215
	138	38.3	24
	166	46.1	21
125-200	96	26.7	55	77	2900	37	5.5	395
	160	44.4	50
	192	53.3	46
125-200A	90	25	48.4	76	2900	30	5.5	380
	150	41.7	44
	180	50	40.5
125-200B	83	21.7	41.3	75	2900	22	5.5	320
	138	38.3	37.5
	166	46.1	34.5
125-250	96	26.7	87	75	2900	55	5	580
	160	44.4	80
	192	53.3	73
125-250A	90	25	76	74	2900	45	5.5	490
	150	41.7	70
	180	50	84
125-250B	83	21.7	65	73	2900	37	5.5	430
	138	38.3	60
	166	46.1	55
125-315	96	26.7	133	70	2900	90	5	790
	160	44.7	125
	192	53.3	119
125-315A	90	25	117	70	2900	75	5	710
	150	41.7	110
	180	50	104.6
125-315B	86	23.9	106.4	69	2900	75	5	705
	143	39.7	100
	172	47.8	95.2
125-315C	80.5	22.4	96	67	2900	55	5	585
	134	37.2	88
	161	44.7	86
150-125	96	26.7	22.6	66	2900	11	4	210
	160	44.4	24	76
	192	53.3	17	76
150-125A	90	25	18	77	2900	7.5	4	130
	150	41.7	16
	180	50	13.6
150-160	96	26.7	36	75	2900	22	4	270
	160	44.4	32
	192	53.3	27
150-160A	90	25	32	76	2900	18.5	4	230
	150	41.7	28
	180	50	23.5
150-160B	84	23.3	27	73	2900	15	4	220
	140	39	24
	168	46.7	21
150-200	140	38.9	13.8	68	1450	15	3	265
	200	55.6	12.5	78
	260	72.2	10.6	78
150-200A	125	34.7	11	66	1450	11	3	244
	176	49.7	10	76
	232.5	64.6	8.5	76
150-200B	84	23.3	41	75	2900	22	4	275
	140	39	38
	168	46.7	34
150-250	140	38.9	21.8	73	1450	18.5	3	300
	200	55.6	20	79
	260	72.2	17	77

150-250A	129	35.8	18.5	72	1450	15	3	262
	184.4	51.2	17	78
	240	66.7	14.4	76
150-250B	117	32.5	15.2	76	1450	11	3	241
	167	46.4	14
	217.5	60.4	12
150-315	140	38.9	33.8	70	1450	30	2.5	410
	200	55.6	32	78
	260	72.2	28	73
150-315A	131	36.4	29.5	69	1450	22	3.5	335
	187	51.9	28	77
	243	67.5	24.5	77
150-315B	121	33.5	25	76	1450	18.5	3.5	315
	173	48.1	24
	225	62.5	21
150-350	96	26.7	153.6	80	2900	110	5.5	970
	160	44.4	150
	192	53.3	142.8
150-350A	90	25	145.6	70	2900	90	5.2	790
	150	41.7	142
	180	50	134.8
150-350B	84	23.3	138.8	65	2900	75	5.5	705
	140	39	135	76
	168	46.7	127.8	74
150-400	140	38.9	53	68	1450	45	3.5	490
	200	55.6	50	75
	260	72.2	44	71
150-400A	131	36.4	46.6	67	1450	37	3.5	454
	187	51.9	44	74
	243	67.5	38.3	70
150-400B	122	33.9	40	73	1450	30	3.5	435
	174	48.3	38
	226.5	62.9	33
150-400C	112	31.1	34	71	1450	22	3.5	365
	160	44.4	32
	208	57.8	28
150-250(I)	120	33.3	87	65	2900	75	4.5	702
	200	55.6	80	76
	240	66.7	72	74
150-250(I)A	112	31.1	76	64	2900	55	4.5	561
	187	51.9	70	75
	224	62.2	63	73
150-250(I)B	104	28.9	65	63	2900	45	4.5	460
	173	48.1	60	74
	208	57.8	54	72
150-315(I)	120	33.3	133	58	2900	110	4.5	980
	200	55.6	125	73
	240	66.7	120	75
150-315(I)A	112	31.1	116	57	2900	90	4.5	800
	187	51.9	110	72
	224	62.2	105	74
150-315(I)B	104	28.9	100	55	2900	75	4.5	724
	173	48.1	95	70
	208	57.8	91	72
200-200	140	38.9	13.8	68	1450	15	3	265
	200	55.6	12.5	78
	260	72.2	10.6	78
200-200A	125	34.7	11	66	1450	11	3	244
	179	49.7	10	76
	232.5	64.6	8.5	76
200-250	140	38.9	21.8	73	1450	18.5	3	305
	200	55.6	20	79
	260	72.2	17	77
200-250A	129	35.8	18.5	72	1450	15	3	267
	184.4	51.2	17	78
	240	66.7	14.4	76
200-250B	117	32.5	15.2	76	1450	11	3	246
	167	46.4	14
	217.5	60.4	12
200-315	140	38.9	33.8	70	1450	30	3.5	417
	200	55.6	32	78
	260	72.2	28	78
200-315A	131	36.4	29.5	69	1450	22	3.5	342
	189	51.9	28	77
	243	67.5	24.5	77
200-315B	121	33.6	25	76	1450	18.5	3.5	322
	173	48.1	24
	225	62.5	21
200-400	140	38.9	53	68	1450	45	3.5	498
	200	55.6	50	75
	260	72.2	44	71
200-400A	131	36.4	46.6	67	1450	37	3.5	462
	187	51.9	44	74
	243	67.5	38.3	70
200-400B	122	33.9	40	73	1450	30	3.5	443
	174	48.5	38
	226.5	62.9	33
200-400C	112	31.3	34	71	1450	22	3.5	373
	160	44.4	32
	208	57.8	28

200-200(I)	280	77.8	13.4	70	1450	22	4	382
	400	111.1	12.5	80
	520	144	10.5	79
200-200(I)A	250	69.4	10.7	68	1450	18.5	4	346
	358	90.4	10	78
	465	129.2	8.5	77
200-250(I)	280	77.8	22.2	75	1450	30	4	475
	400	111.1	20	80
	520	144	14	72
200-250(I)A	250	69.4	18	73	1450	20	4	405
	358	99.4	14	78
	465	129.2	11.2	70
200-250(I)B	226	62.8	14.4	70	1450	18.5	4	387
	322	89.4	13	75
	419	116.4	7.3	67
200-315(I)	280	77.8	36	73	1450	55	4	675
	400	111.4	32	80
	520	144	26	75

型號	流量		揚程	效率	轉速	電機功率	汔蝕余量	重量
	m3/h	L/s	(m)	(%)	(r/min)	(kw)	(NPSH)r	(kg)
200-315(I)A	262	72.8	31.5	72	1450	45	4	560
	374	103.9	28	79
	486	135	23	74
200-315(I)B	242	67.2	27	78	1450	37	4	535
	346	96.1	24
	450	125	19.5
200-400(I)	280	77.8	54.5	75	1450	75	4	830
	400	111.4	50	81
	520	144	39	77
200-400(I)A	262	72.8	48	80	1450	75	4	830
	374	103.9	44
	486	135	34
200-400(I)B	242	67.2	41.4	78	1450	55	5	685
	346	96.1	38
	450	125	29.6
200-400(I)C	224	62.2	34.9	76	1450	45	5	580
	320	88.9	32
	416	115.6	25
250-250	350	97.2	22	78	1450	45	5	620
	550	152.8	20	82
	650	180.5	16	81
250-250A	300	18.3	18.3	76	1450	37	5	550
	500	139	17	80
	600	166.7	14	80
250-235	300	83.3	14	73	1480	22	4.5	410
	500	139	12.5	78
	600	166.7	11	70
250-300	300	83.3	22	78	1480	37	4.5	550
	500	139	20
	600	166.7	16
250-315	350	97.2	34	76	1450	75	5.5	890
	550	152.8	32	80
	650	180.5	28	79
250-315A	300	83.3	29.5	74	1450	55	5.5	690
	500	139	28	78
	600	166.7	24	77
250-315B	260	72.2	25	70	1450	45	5.5	620
	450	125	24	74
	520	144.4	20	72
250-400	300	83.3	54.5	72	1480	90	4.5	1530
	500	139	50
	600	166.7	39
300-235	540	150	20.5	77	1450	55	5	1075
	720	200	18	81
	900	250	15	74
300-235A	450	125	17.2	74	1450	45	5	970
	600	166	15	79
	720	200	12.5	77
300-235B	420	116.7	14.3	73	1450	37	5	925
	540	150	12.8	78
	650	181	10.5	70
300-250	540	150	22.5	80	1450	55	6	1085
	720	200	20	83
	900	250	17	84
300-250A	450	136	19.5	81	1450	45	6	980
	600	166	17
	720	200	14
300-300	540	150	32	82	1480	75	5	1230
	720	200	28
	900	250	23
300-300A	450	125	27.5	80	1480	75	5	1095
	600	166	24
	720	200	20
300-300B	420	116.7	24	78	1480	55	5	980
	540	150	21
	650	181	17

300-315	540	150	35	84	1480	90	4.5	1350
	720	200	32
	900	250	26
300-315A	460	127.8	31.5	80	1480	75	4.5	1240
	650	180	28
	800	222	23.5
300-315B	420	116.7	27	78	1480	55	4.5	1100
	580	161	24
	700	194	20
300-380	480	133.3	48	84	970	132	5	1900
	720	200	44
	900	250	34
300-380A	444	123.3	41.4	80	970	110	5	1700
	666	185	38
	833	231.4	30
300-380B	400	113.6	35	78	970	90	5	1530
	614	170.6	32
	764	213.1	35
300-390	540	150	20.5	78	980	55	5	1300
	720	200	18	81
	900	250	15.5	76
300-390A	450	126	17.2	77	980	45	5	1220
	600	167	15	79
	720	200	12.8	75
300-390B	400	111	14	74	980	37	5	1100
	540	150	12.5	77
	650	180	11.5	76
300-400	450	125	55	78	1480	110	5	1500
	600	166	50
	720	200	42.5
300-480	540	150	31	79	980	75	5	1500
	720	200	28	81
	900	250	24	80
300-480A	450	126	27.4	78	980	75	5	1280
	600	166	24	80
	720	200	20	79
300-480B	400	111	24	79	980	55	5	1180
	540	150	21
	650	180	17
350-235	600	167	14	80	1480	37	4.5	1050
	800	222	12.5	83
	960	267	10.5	82
350-300	600	167	22.5	79	1480	55	4.5	1230
	800	222	20	82
	960	267	17.5	71
350-315	600	167	35.5	84	1480	90	4.5	1650
	800	222	32
	960	267	28.5
350-400	600	167	55	83	1480	160	4.5	1950
	800	222	50
	960	267	45.5
400-300	920	228	23	78	1480	90	6	1570
	1080	300	20
	1300	361	16
400-315	820	205	36.5	76	1480	132	6	1880
	1080	300	32
	1300	344	27
500-300	1000	277.8	23	80	1480	110	6	1800
	1200	333	20
	1450	403	16
500-315	1200	333	32	78	1480	160	6	2070
	1550	416	28
	1800	500	24

資料下載

ISG型立式管道離心泵產品手冊下載

溫馨提示：
請下載“ISG型立式管道離心泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
微信二維碼

故障排除

離心泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√

下一個：ISW臥式離心泵

相關“離心泵”產品

相關“離心泵”技術文章
