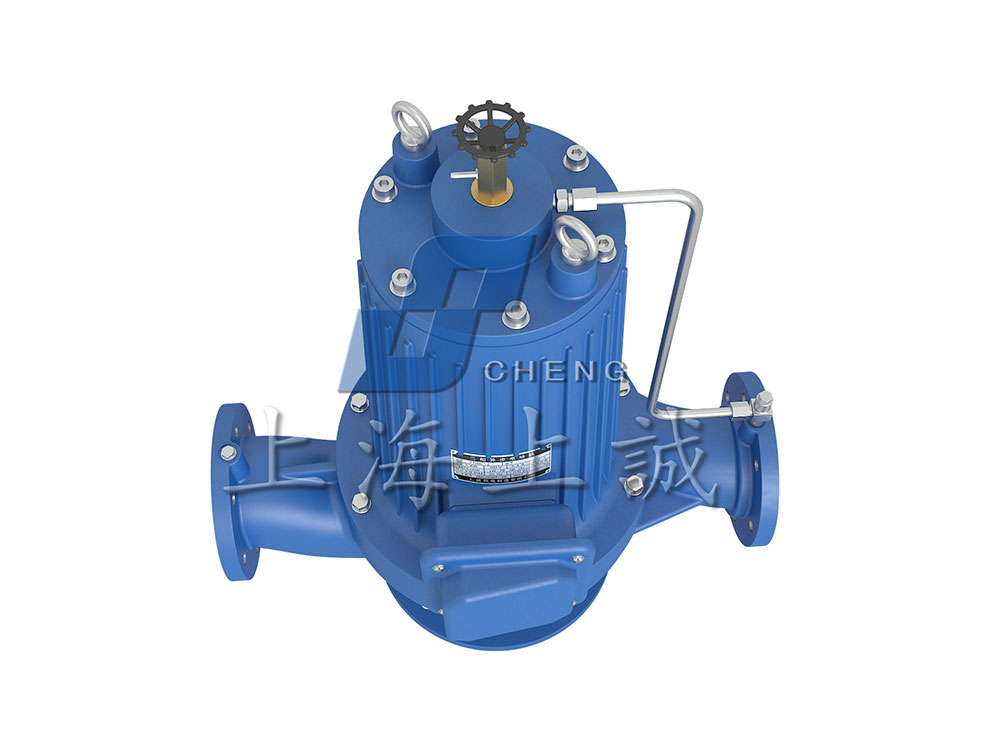

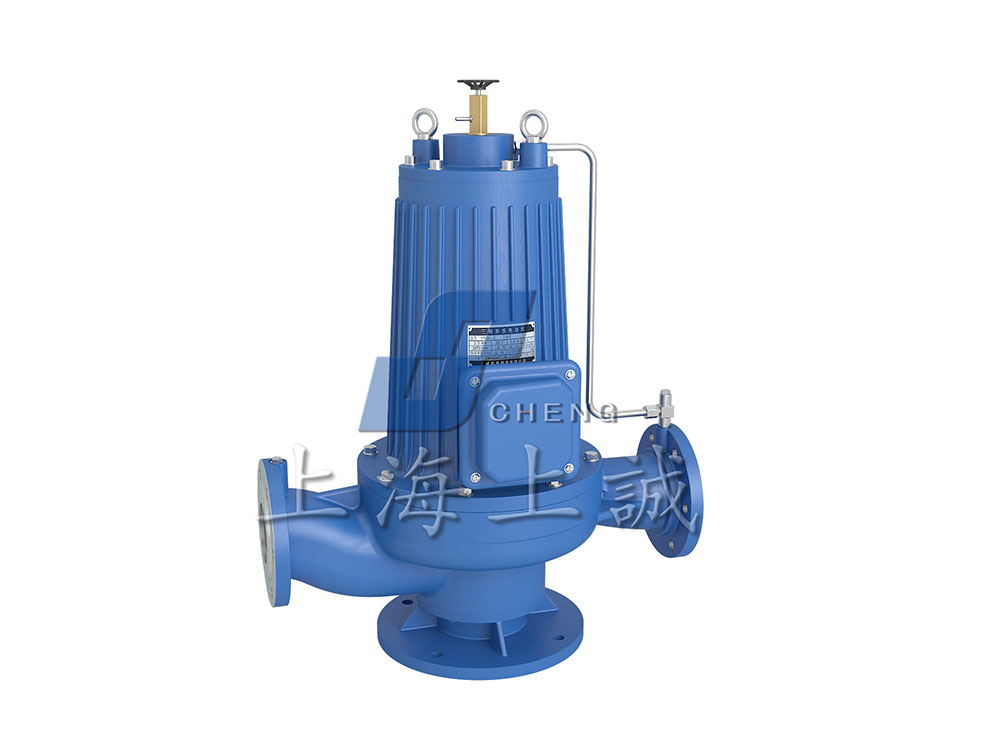

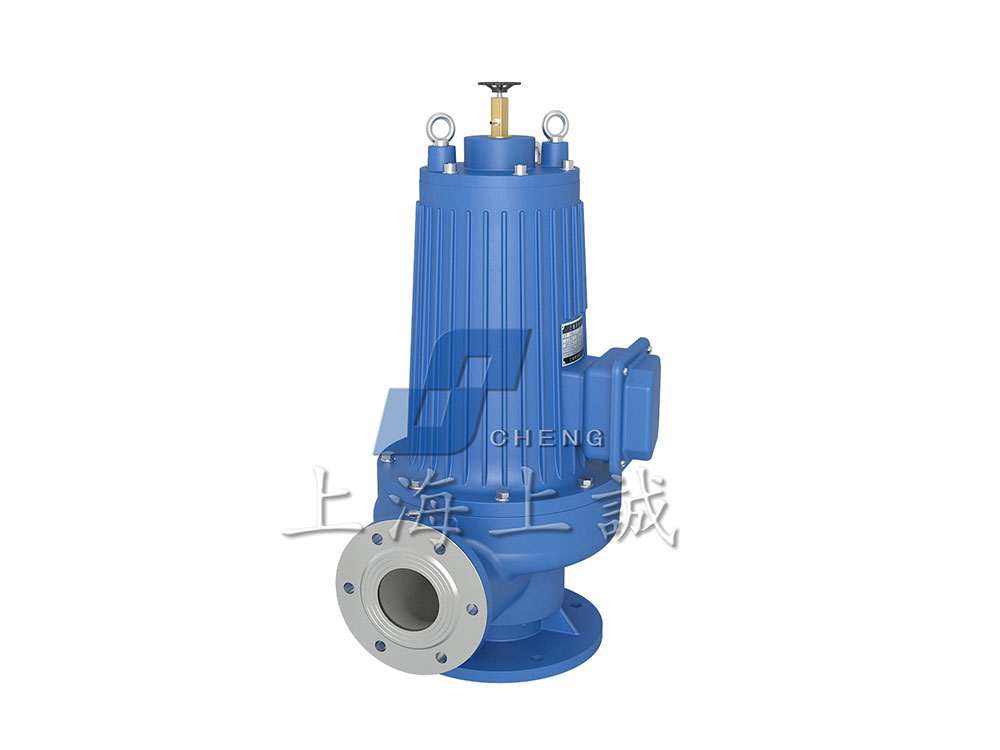

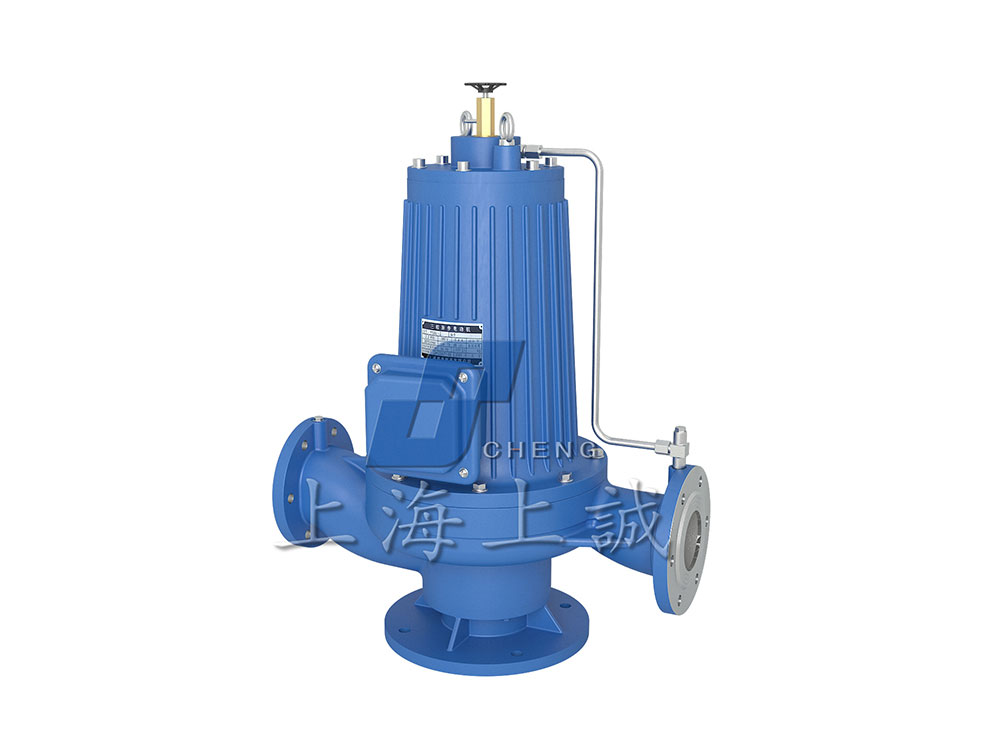

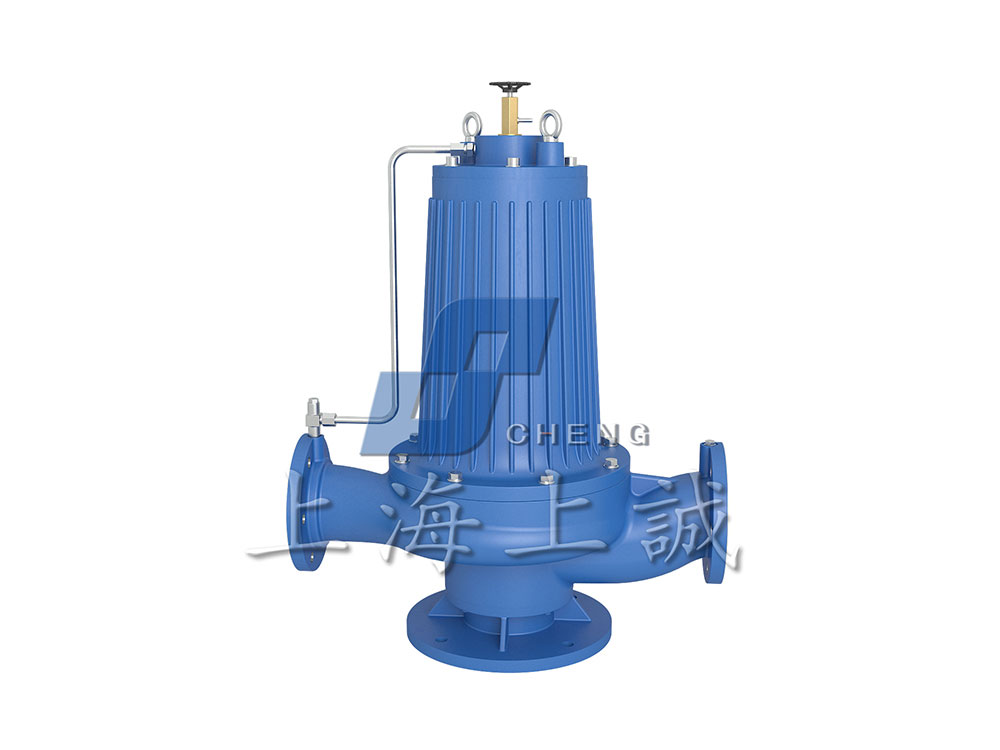

PBG型屏蔽式管道離心泵，在原有基礎上改進電磁核心技術，改善了流體運動狀態，提高效率10%以上，綜合性能指標都上了一個臺階，產品也更加理想。
SPG屏蔽泵是一種電動機和泵體一體化結構的水泵，只有靜止密封（而不是旋轉的軸密封），所以能做到完全無泄露。因其電機自身低噪音，加之屏蔽泵低故障率，高可靠性能，和維護成本等優點贏得廣大用戶的歡迎，也增強了對中國市場高品質水泵的需求。產品廣泛應用在石油、化學工業，醫藥、紡織、核電、軍工及城市給排水，消防增壓，高層建筑增壓送水，園林噴灌，暖通制冷，等冷暖水循環增壓。特別是對振動、噪音要求高的場所，如重點工程、泵房、中央空調等等。還可以用來輸送壓力和溫度不產生結晶和凝固的液體，特別是對人體及環境有害的和不安全的液體和貴重液體等,如強腐蝕性，劇毒性，揮發性，放射性等介質。
| 型號 | 流量Q | 揚程H (m) |
效率η (%) |
轉速n (r/min) |
電機功率 (kw) |
必需汽蝕余量 (m) |
重量 (kg) |
|
| (m3/h) | (L/s) | |||||||
| PBG40-100 | 6.3 | 1.75 | 12.5 | 54 | 1450 | 0.55 | 3.5 | 32 |
| PBG40-100A | 5.6 | 1.56 | 10 | 52 | 1450 | 0.37 | 3.5 | 32 |
| PBG40-125 | 6.3 | 1.75 | 20 | 46 | 1450 | 1.1 | 3.5 | 34 |
| PBG40-125A | 5.6 | 1.56 | 16 | 45 | 2900 | 0.75 | 3.5 | 33 |
| PBG40-160 | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 3.5 | 47 |
| PBG40-160A | 5.9 | 1.64 | 28 | 39 | 2900 | 1.5 | 3.5 | 43 |
| PBG40-160B | 5.5 | 1.53 | 24 | 38 | 2900 | 1.1 | 3.5 | 38 |
| PBG40-200 | 6.3 | 1.75 | 50 | 33 | 2900 | 4.0 | 3.5 | 74 |
| PBG40-200A | 5.9 | 1.64 | 44 | 31 | 2900 | 3.0 | 3.5 | 62 |
| PBG40-200B | 5.3 | 1.47 | 36 | 29 | 2900 | 2.2 | 3.5 | 52 |
| PBG40-250 | 6.3 | 1.75 | 80 | 28 | 2900 | 7.5 | 3.5 | 105 |
| PBG40-250A | 5.9 | 1.64 | 70 | 28 | 2900 | 5.5 | 3.5 | 98 |
| PBG40-250B | 5.5 | 1.53 | 60 | 27 | 2900 | 4.0 | 3.5 | 77 |
| PBG40-100(I) | 12.5 | 3.47 | 12.5 | 62 | 1450 | 1.1 | 3.5 | 34 |
| PBG40-100(I)A | 11 | 3.05 | 10 | 60 | 1450 | 0.75 | 3.5 | 31 |
| PBG40-125(I) | 12.5 | 3.47 | 20 | 58 | 1450 | 1.5 | 3.5 | 38 |
| PBG40-125(I)A | 11 | 3.05 | 16 | 57 | 1450 | 1.1 | 3.5 | 33 |
| PBG40-160(I) | 12.5 | 3.47 | 32 | 52 | 2900 | 3.0 | 3.5 | 56 |
| PBG40-160(I)A | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 3.5 | 47 |
| PBG40-160(I)B | 10.4 | 2.89 | 22 | 50 | 2900 | 1.5 | 3.5 | 43 |
| PBG40-200(I) | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 3.5 | 85 |
| PBG40-200(I)A | 11.7 | 3.25 | 44 | 45 | 2900 | 4.0 | 3.5 | 75 |
| PBG40-200(I)B | 10.6 | 2.94 | 36 | 44 | 2900 | 3.0 | 3.5 | 63 |
| PBG40-250(I) | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 3.5 | 145 |
| PBG40-250(I)A | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 3.5 | 95 |
| PBG40-250(I)B | 10.8 | 3.0 | 60 | 37 | 2900 | 7.5 | 3.5 | 94 |
| PBG40-250(I)C | 10.0 | 2.78 | 52 | 36 | 2900 | 5.5 | 3.5 | 88 |
| PBG50-100 | 12.5 | 3.47 | 12.5 | 62 | 1450 | 1.1 | 3.5 | 36 |
| PBG50-100A | 11 | 3.05 | 10 | 60 | 1450 | 0.75 | 3.5 | 35 |
| PBG50-125 | 12.5 | 3.47 | 20 | 58 | 1450 | 1.5 | 3.5 | 43 |
| PBG50-125A | 11 | 3.05 | 16 | 57 | 1450 | 1.1 | 3.5 | 38 |
| PBG50-160 | 12.5 | 3.47 | 32 | 52 | 2900 | 3.0 | 3.5 | 59 |
| PBG50-160A | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 3.5 | 51 |
| PBG50-160B | 10.4 | 2.89 | 22 | 50 | 2900 | 1.5 | 3.5 | 47 |
| PBG50-200 | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 3.5 | 101 |
| PBG50-200A | 11.7 | 3.25 | 44 | 45 | 2900 | 4.0 | 3.5 | 80 |
| PBG50-200B | 10.6 | 2.94 | 36 | 44 | 2900 | 3.0 | 3.5 | 68 |
| PBG50-250 | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 3.5 | 160 |
| PBG50-250A | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 3.5 | 115 |
| PBG50-250B | 10.8 | 3.0 | 60 | 37 | 2900 | 7.5 | 3.5 | 114 |
| PBG50-250C | 10.0 | 2.78 | 52 | 36 | 2900 | 5.5 | 3.5 | 108 |
| PBG50-100(I) | 25 | 6.94 | 12.5 | 69 | 1450 | 1.5 | 3.8 | 41 |
| PBG50-100(I)A | 22.3 | 6.19 | 10 | 67 | 1450 | 1.1 | 3.8 | 36 |
| PBG50-125(I) | 25 | 6.94 | 20 | 68 | 1450 | 3.0 | 3.8 | 56 |
| PBG50-125(I)A | 22.3 | 6.49 | 16 | 66 | 1450 | 2.2 | 3.8 | 48 |
| PBG50-160(I) | 25 | 6.94 | 32 | 63 | 1450 | 4.0 | 3.8 | 72 |
| PBG50-160(I)A | 23.4 | 6.5 | 28 | 62 | 1450 | 4.0 | 3.8 | 71 |
| PBG50-160(I)B | 21.6 | 6.0 | 24 | 58 | 1450 | 3.0 | 3.8 | 59 |
| PBG50-200(I) | 25 | 6.94 | 50 | 58 | 2900 | 7.5 | 3.8 | 108 |
| PBG50-200(I)A | 23.5 | 6.53 | 44 | 57 | 2900 | 7.5 | 3.8 | 107 |
| PBG50-200(I)B | 21.8 | 6.06 | 38 | 55 | 2900 | 5.5 | 3.8 | 100 |
| PBG50-250(I) | 25 | 6.94 | 80 | 50 | 2900 | 15.0 | 3.8 | 175 |
| PBG50-250(I)A | 23.4 | 6.5 | 70 | 50 | 2900 | 11.0 | 3.8 | 165 |
| PBG50-250(I)B | 21.6 | 6.0 | 60 | 48 | 2900 | 11.0 | 3.8 | 165 |
| PBG50-315(I) | 25 | 6.94 | 125 | 40 | 2900 | 30.0 | 3.8 | 310 |
| PBG50-315(I)A | 23.7 | 6.58 | 113 | 40 | 2900 | 22.0 | 3.8 | 245 |
| PBG50-315(I)B | 22.5 | 6.25 | 101 | 39 | 2900 | 18.5 | 3.8 | 215 |
| PBG50-315(I)C | 20.6 | 5.72 | 85 | 38 | 2900 | 15.0 | 3.8 | 195 |
| PBG65-100 | 25 | 6.94 | 12.5 | 69 | 1450 | 1.2 | 3.8 | 46 |
| PBG65-100A | 22.3 | 6.19 | 10 | 67 | 1450 | 1.1 | 3.8 | 41 |
| PBG65-125 | 25 | 6.94 | 20 | 68 | 1450 | 3.0 | 3.8 | 58 |
| PBG65-125A | 22.3 | 6.19 | 16 | 66 | 1450 | 2.2 | 3.8 | 49 |
| PBG65-160 | 25 | 6.94 | 32 | 63 | 1450 | 4.0 | 3.8 | 75 |
| PBG65-160A | 23.4 | 6.5 | 28 | 62 | 1450 | 4.0 | 3.8 | 75 |
| PBG65-160B | 21.6 | 6.0 | 24 | 58 | 1450 | 3.0 | 3.8 | 63 |
| PBG65-200 | 25 | 6.94 | 50 | 58 | 2900 | 7.5 | 3.8 | 107 |
| PBG65-200A | 23.5 | 6.53 | 44 | 57 | 2900 | 7.5 | 3.8 | 107 |
| PBG65-200B | 21.8 | 6.06 | 38 | 55 | 2900 | 5.5 | 3.8 | 100 |
| PBG65-250 | 25 | 6.94 | 80 | 50 | 2900 | 15.0 | 3.8 | 180 |
| PBG65-250A | 23.4 | 6.5 | 70 | 50 | 2900 | 11.0 | 3.8 | 170 |
| PBG65-250B | 21.6 | 6.0 | 60 | 49 | 2900 | 11.0 | 3.8 | 170 |
| PBG65-315 | 25 | 6.94 | 125 | 40 | 2900 | 30. | 3.8 | 320 |
| PBG65-315A | 23.7 | 6.58 | 113 | 40 | 2900 | 22.0 | 3.8 | 255 |
| PBG65-315B | 22.5 | 6.25 | 101 | 39 | 2900 | 18.5 | 3.8 | 225 |
| PBG65-315C | 20.6 | 5.72 | 85 | 38 | 2900 | 15.5 | 3.8 | 205 |
| PBG65-100(I) | 50 | 13.9 | 12.5 | 73 | 1450 | 3.0 | 4.2 | 63 |
| PBG65-100(I)A | 44.7 | 12.5 | 10 | 72 | 1450 | 2.2 | 4.2 | 53 |
| PBG65-125(I) | 50 | 13.9 | 20 | 72.5 | 1450 | 5.5 | 4.2 | 99 |
| PBG65-125(I)A | 45 | 12.5 | 16 | 71 | 1450 | 4.0 | 4.2 | 78 |
| PBG65-160(I) | 50 | 13.9 | 32 | 71 | 1450 | 7.5 | 4.2 | 103 |
| PBG65-160(I)A | 46.7 | 13.0 | 28 | 70 | 1450 | 7.5 | 4.2 | 103 |
| PBG65-160(I)B | 43.3 | 12.0 | 24 | 69 | 1450 | 5.5 | 4.2 | 97 |
| PBG65-200(I) | 50 | 13.9 | 50 | 67 | 2900 | 15.0 | 4.2 | 176 |
| PBG65-200(I)A | 47 | 13.1 | 44 | 66 | 2900 | 11.0 | 4.2 | 166 |
| PBG65-200(I)B | 43.5 | 12.1 | 38 | 65 | 2900 | 7.5 | 4.2 | 114 |
| PBG65-250(I) | 50 | 13.9 | 80 | 59 | 2900 | 22.0 | 4.2 | 235 |
| PBG65-250(I)A | 46.7 | 13.0 | 70 | 59 | 2900 | 18.5 | 4.2 | 205 |
| PBG65-250(I)B | 43.3 | 12.0 | 60 | 58 | 2900 | 15.0 | 4.2 | 180 |
| PBG65-315(I) | 50 | 13.9 | 125 | 54 | 2900 | 34.0 | 4.2 | 350 |
| PBG65-315(I)A | 46.5 | 12.9 | 110 | 54 | 2900 | 30.0 | 4.2 | 355 |
| PBG65-315(I)B | 44.5 | 12.4 | 100 | 53 | 2900 | 30.0 | 4.2 | 335 |
| PBG65-315(I)C | 41 | 11.4 | 85 | 51 | 2900 | 22.0 | 4.2 | 270 |
| PBG80-100 | 50 | 13.9 | 12.5 | 73 | 1450 | 3.0 | 4.2 | 63 |
| PBG80-100A | 44.7 | 12.4 | 10 | 72 | 1450 | 2.2 | 4.2 | 54 |
水泵主要材料的耐腐蝕性能(供參考)
| 介質 | 濃度 (％) |
聚丙烯 | 濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 | 濃度 (％) |
不銹鋼 | 濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 介質 | 濃度% | 溫度25℃ | 溫度200℃ | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |
