概述

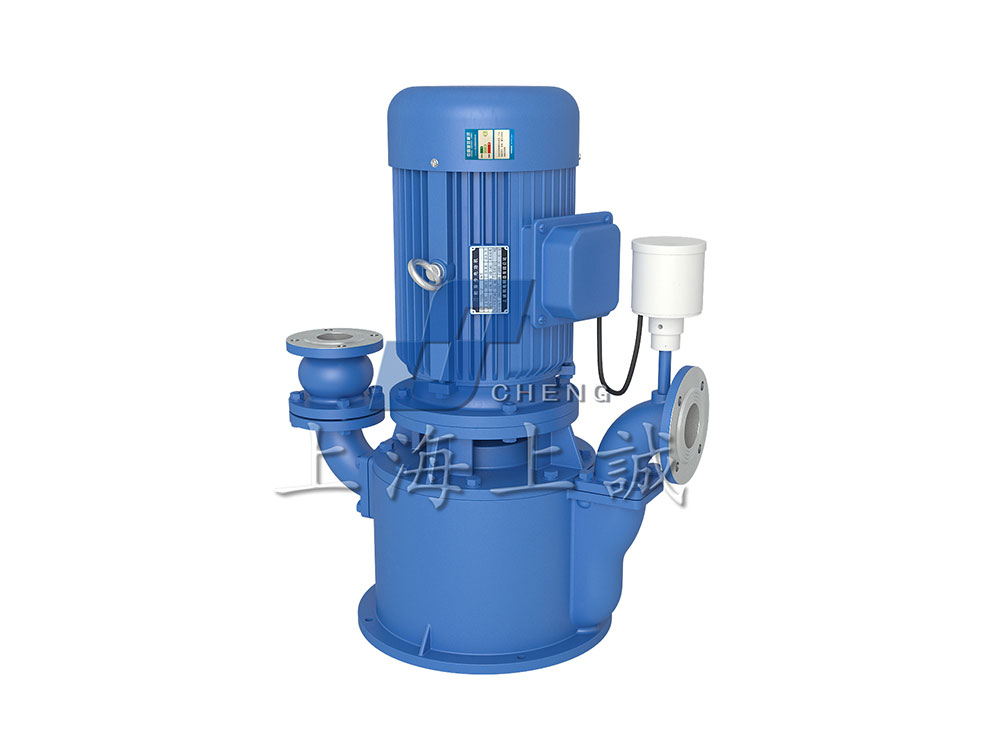

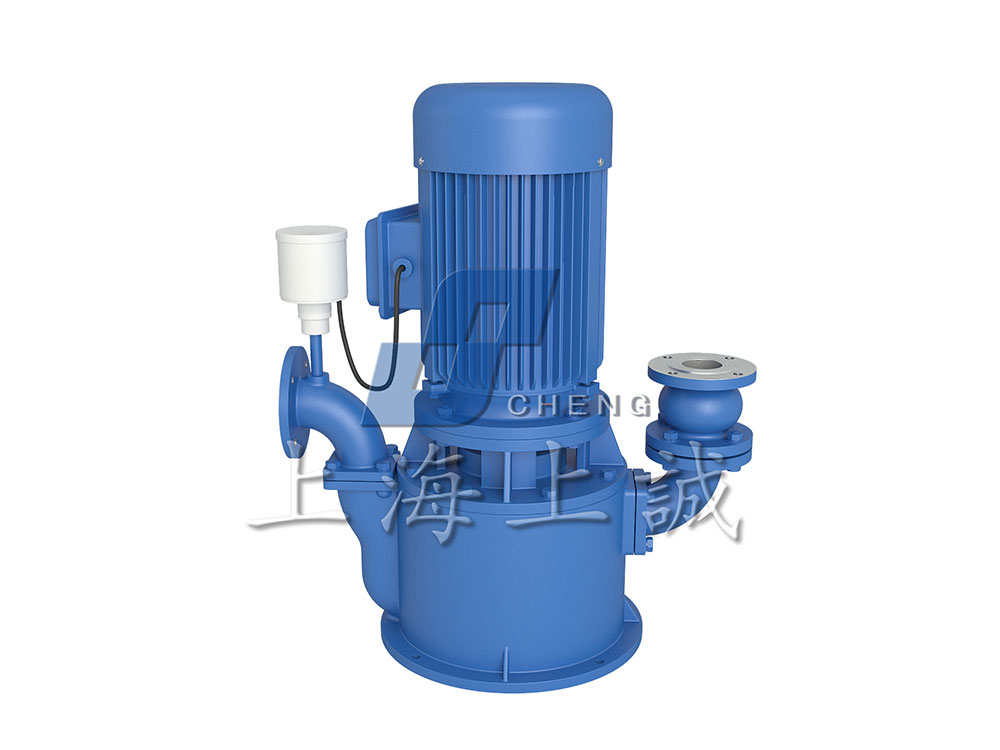

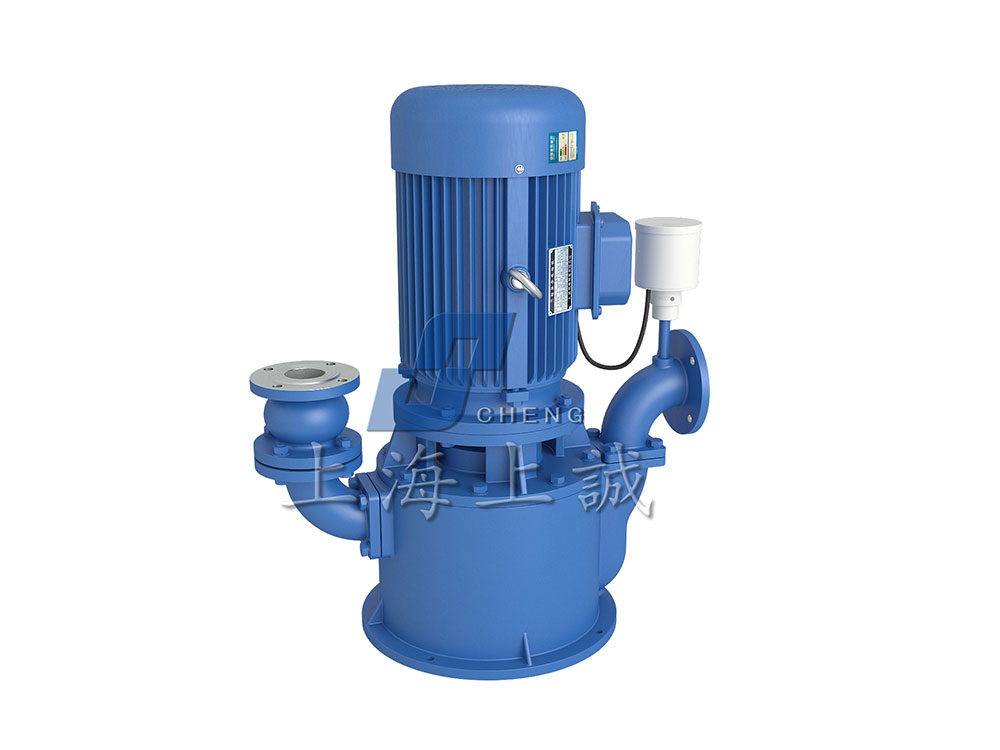

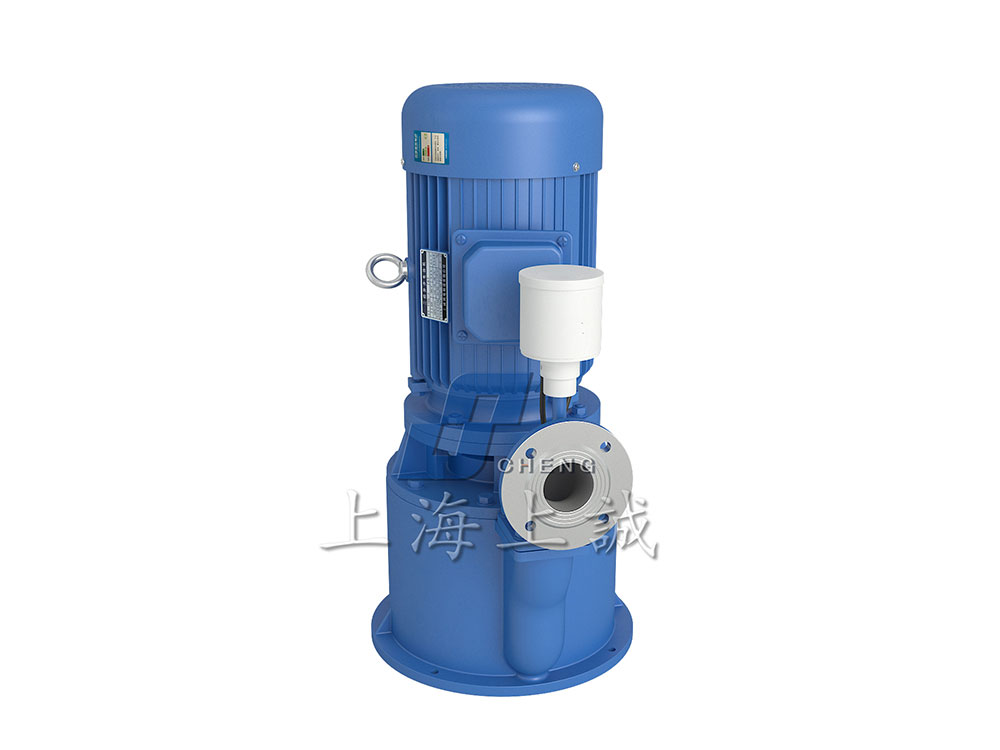

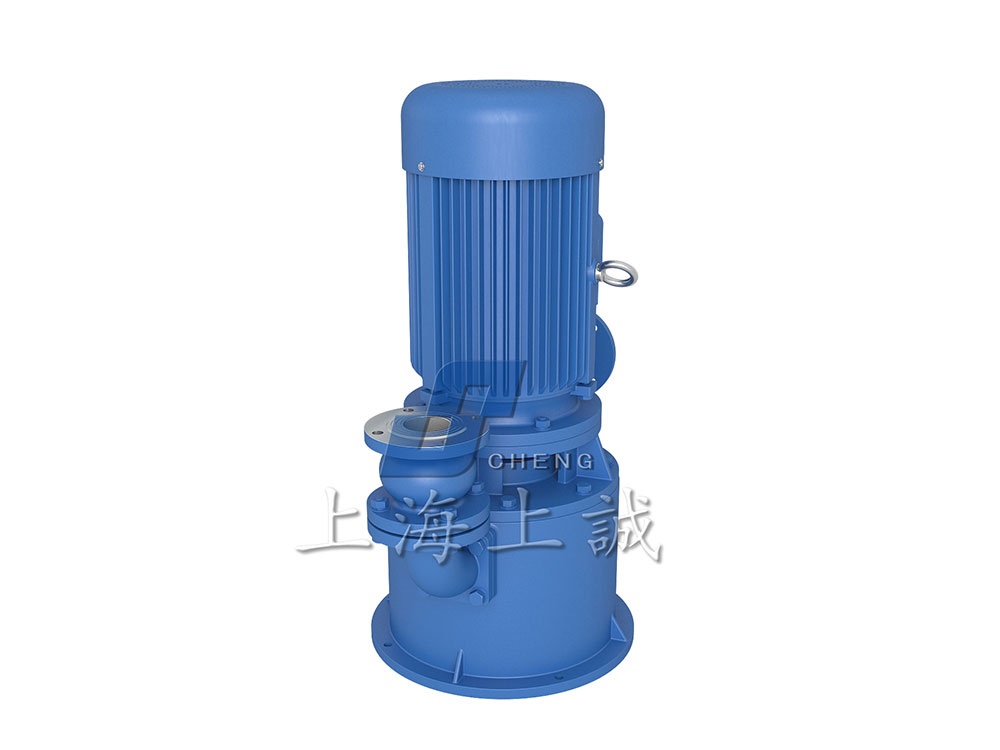

WFB系列無密封自控自吸泵該產品具有耐溫耐壓、“一次引流”、“終生自吸”等多種功能。目前生產321、304、316、316L、A3、PP（增強聚丙烯）等多種材質的系列整機，五種不同造型共一千余種規格。在電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦、民用建筑等行業中廣泛適用，深受用戶的好評。
獨特的優點
1、采用“泵用連環式多面離心密封裝置”，革除了傳統水泵的填料密封、盤根密封、機械密封、徹底制服了“跑、冒、滴、漏”
2、運行過程中密封裝置不摩擦，無麿損。
3、移植真空泵原理，自吸性能穩定可靠，特別是采用“電動空氣控制閥”，真正實現了“一次引流，終生自吸”。
4、振動小，噪音低，移動靈活，拆卸簡便、易于安裝，不需地腳固定。
5、具有優越的自控功能，可與高科技領域和高度自動化系統配套使用。
不同造型的用途特點
長方型、圓錐型為您提供了不同形式的安裝選擇余地；防爆型適用于易燃、易爆環境；戶外型借助安全的立體戶外罩，在露天工作的情況下，有效的防雨、防霧、防潮、防濕；推車移動型可將水泵推移到您所需要的任何工位上作業。
二、關于配套電機功率的說明
為了合理的配套電機，我們借鑒發達國家的先進經驗，把水泵分為A、B、C三種工況適應等級，本說明書中配套的電機功率，是根據A級等級匹配的。您如在B、C級工況使用，可根據具體情況，相應降低配套電機功率。
性能參數范圍：
吸液口徑：從φ16mm-φ800mm
流量：從1.1m3/h-6850 m3/h
揚程：從6.5m-125m
配用功率：從0.75KW-315KW
轉速：分為1450r/min和2900r/min
允許吸深：3m-8m
| 規格類別 | 材質代號 | 型號 | 轉速 | 流量 | 揚程 | 配套功率 | 允許吸深 | 吸液口徑 | 出液口徑 | 重量 |
| r/min | m3/h | M | kw | ≤M | MM | MM | kg | |||
| 1—5 | T.G.PP.BXG | 16WFB-A | 2900 | 0.75 | 8 | 0.75 | 2.5 | 16 | 10 | 75 |
| 1.1 | 6.5 | |||||||||
| 1.5 | 5.5 | |||||||||
| 1—5 | T.G.PP.BXG | 32WFB-A | 2900 | 4.5 | 13 | 1.5 | 3 | 32 | 25 | 99 |
| 6.5 | 10.5 | |||||||||
| 9 | 8 | |||||||||
| 1—5 | T.G.PP.BXG | 40WFB-A | 2900 | 6.5 | 25 | 4 | 4 | 40 | 32 | 140 |
| 8.5 | 23 | |||||||||
| 10 | 21 | |||||||||
| 1—5 | T.G.PP.BXG | 40WFB-A1 | 2900 | 13.5 | 18 | 3 | 4 | 40 | 32 | 140 |
| 5 | 15 | |||||||||
| 8 | 13 | |||||||||
| 1—5 | T.G.PP.BXG | 40WFB-A2 | 2900 | 10 | 11 | 2.2 | 4 | 40 | 32 | 125 |
| 14 | 8 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFB-A | 2900 | 7.5 | 28 | 5.5 | 5 | 50 | 40 | 205 |
| 12.5 | 26 | |||||||||
| 15 | 24.5 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFB-A1 | 2900 | 10.5 | 20.5 | 3 | 5 | 50 | 40 | 170 |
| 1—5 | T.G.PP.BXG | 50WFB-AD | 1450 | 5 | 11 | 1.5 | 4 | 50 | 40 | 149 |
| 6.3 | 10 | |||||||||
| 7.5 | 9 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFB-AD1 | 1450 | 10 | 6 | 1.5 | 4 | 50 | 40 | 149 |
| 1—4 | T.G.BXG | 50WFB-B | 2900 | 10 | 40 | 11 | 5 | 50 | 40 | 215 |
| 11 | 38 | |||||||||
| 15 | 35 | |||||||||
| 1—4 | T.G.PP.BXG | 50WFB-B1 | 2900 | 7 | 33 | 7.5 | 5 | 50 | 40 | 205 |
| 12 | 31 | |||||||||
| 15 | 29 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFB-B2 | 2900 | 10 | 26.5 | 4 | 5 | 50 | 40 | 185 |
| 1—5 | T.G.PP.BXG | 50WFB-B3 | 2900 | 5 | 15 | 2.2 | 4 | 50 | 40 | 150 |
| 6.4 | 14 | |||||||||
| 7.5 | 12.5 | |||||||||
| 1—4 | T.G.BXG | 50WFB-C | 2900 | 8.5 | 58 | 15 | 5 | 50 | 40 | 240 |
| 12 | 56 | |||||||||
| 15 | 54 | |||||||||
| 1—4 | T.G.BXG | 50WFB-C1 | 2900 | 11 | 46 | 7.5 | 5 | 50 | 40 | 215 |
| 10 | 40 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFB-CD | 1450 | 5 | 19 | 3 | 4 | 50 | 40 | 170 |
| 6 | 18 | |||||||||
| 8 | 17 | |||||||||
| 1—4 | T.G.BXG | 50WFB-E | 2900 | 7.5 | 82 | 22 | 5 | 50 | 40 | 260 |
| 12 | 80 | |||||||||
| 15 | 75 | |||||||||
| 1—4 | T.G.BXG | 50WFB-E1 | 2900 | 12 | 68 | 18.5 | 5 | 50 | 40 | 250 |
| 11 | 62 | |||||||||
| 10 | 55 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFB-E2 | 2900 | 3.5 | 26 | 3 | 4 | 50 | 40 | 170 |
| 6.3 | 25 | |||||||||
| 7.5 | 24 | |||||||||
| 規格型號 | 材質代號 | 型號 | 轉速 | 流量 | 揚程 | 配套功率 | 允許吸深 | 吸液口徑 | 出液口徑 | 重量 |
| 類別代碼 | r/min | m3/h | M | kw | ≤M | MM | MM | kg | ||
| 1—5 | T.G.PP.BXG | 65WFB-A | 2900 | 15 | 27 | 7.5 | 4 | 65 | 50 | 260 |
| 20 | 26 | |||||||||
| 25 | 24 | |||||||||
| 1—5 | T.G.PP.BXG | 65WFB-A1 | 2900 | 21 | 20 | 5.5 | 4 | 65 | 50 | 260 |
| 1—5 | T.G.PP.BXG | 65WFB-AD | 1450 | 7 | 12 | 3 | 4 | 65 | 50 | 200 |
| 12 | 11 | |||||||||
| 15 | 9 | |||||||||
| 1—4 | T.G.BXG | 65WFB-B | 2900 | 15 | 41 | 11 | 5 | 65 | 50 | 270 |
| 25 | 38 | |||||||||
| 30 | 36 | |||||||||
| 1—5 | T.G.PP.BXG | 65WFB-B1 | 2900 | 20 | 26 | 7.5 | 5 | 65 | 50 | 250 |
| 1—5 | T.G.PP.BXG | 65WFB-BD | 1450 | 10 | 16 | 4 | 5 | 65 | 50 | 230 |
| 12 | 14 | |||||||||
| 15 | 13 | |||||||||
| 1—4 | T.G.BXG | 65WFB-C | 2900 | 15 | 58 | 18.5 | 5 | 65 | 50 | 280 |
| 25 | 56 | |||||||||
| 30 | 52 | |||||||||
| 1—4 | T.G.BXG | 65WFB-C1 | 2900 | 22 | 45 | 15 | 5 | 65 | 50 | 265 |
| 1—5 | T.G.PP.BXG | 65WFB-C2 | 2900 | 7.5 | 19 | 4 | 5 | 65 | 50 | 240 |
| 12.5 | 18 | |||||||||
| 15 | 17 | |||||||||
| 1—4 | T.G.BXG | 65WFB-E | 2900 | 15 | 82 | 30 | 5 | 65 | 50 | 450 |
| 25 | 80 | |||||||||
| 30 | 78 | |||||||||
| 1—4 | T.G.BXG | 65WFB-E1 | 2900 | 21 | 64 | 18.5 | 5 | 65 | 50 | 340 |
| 20 | 55 | |||||||||
| 1—5 | T.G.PP.BXG | 65WFB-E2 | 2900 | 7.5 | 27.5 | 7.5 | 5 | 65 | 50 | 280 |
| 12.5 | 26 | |||||||||
| 15 | 24.5 | |||||||||
| 1—4 | T.G.BXG | 65WFB-F | 2900 | 15 | 127 | 45 | 5 | 65 | 50 | 485 |
| 25 | 125 | |||||||||
| 30 | 123 | |||||||||
| 1—4 | T.G.BXG | 65WFB-F1 | 2900 | 18 | 108 | 45 | 5 | 65 | 50 | 485 |
| 21.5 | 95 | |||||||||
| 23.5 | 85 | |||||||||
| 1—4 | T.G.BXG | 65WFB-F2 | 2900 | 7.5 | 38 | 7.5 | 5 | 65 | 50 | 270 |
| 12.5 | 37 | |||||||||
| 15 | 36 | |||||||||
| 1—4 | T.G.BXG | 65WFB-F3 | 2900 | 10 | 34 | 5.5 | 5 | 65 | 50 | 260 |
| 9 | 30 | |||||||||
| 8 | 26 | |||||||||
| 規格型號 | 材質代號 | 型號 | 轉速 | 流量 | 揚程 | 配套功率 | 允許吸深 | 吸液口徑 | 出液口徑 | 重量 |
| 類別代碼 | r/min | m3/h | M | kw | ≤M | MM | MM | kg | ||
| 2—4 | T.G.PP.BXG | 80WFB-A | 2900 | 30 | 28 | 11 | 6 | 80 | 65 | 380 |
| 50 | 26 | |||||||||
| 60 | 24 | |||||||||
| 70 | 20 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFB-AD | 2900 | 15 | 11.5 | 4 | 4 | 80 | 65 | 305 |
| 25 | 11 | |||||||||
| 30 | 10.5 | |||||||||
| 38 | 9 | |||||||||
| 2—4 | T.G.BXG | 80WFB-B | 2900 | 40 | 40 | 15 | 5 | 80 | 65 | 395 |
| 50 | 38 | |||||||||
| 60 | 35 | |||||||||
| 65 | 28 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFB-BD | 1450 | 15 | 15 | 5.5 | 5 | 80 | 65 | 340 |
| 25 | 14 | |||||||||
| 30 | 13 | |||||||||
| 35 | 11 | |||||||||
| 2—4 | T.G.BXG | 80WFB-C | 2900 | 30 | 59 | 22 | 5 | 80 | 65 | 460 |
| 50 | 55 | |||||||||
| 60 | 52 | |||||||||
| 2—4 | T.G.BXG | 80WFB-C1 | 2900 | 45 | 46 | 15 | 5 | 80 | 65 | 400 |
| 40 | 38 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFB-C2 | 2900 | 15 | 19 | 7.5 | 5 | 80 | 65 | 320 |
| 25 | 18 | |||||||||
| 30 | 17 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFB-CD | 1450 | 21 | 14 | 5.5 | 5 | 80 | 65 | 340 |
| 25 | 12 | |||||||||
| 2—4 | T.G.BXG | 80WFB-E | 2900 | 30 | 84 | 37 | 5 | 80 | 65 | 480 |
| 50 | 80 | |||||||||
| 60 | 76 | |||||||||
| 2—4 | T.G.BXG | 80WFB-E1 | 2900 | 30 | 60 | 18.5 | 5 | 80 | 65 | 400 |
| 40 | 50 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFB-E2 | 2900 | 15 | 27 | 11 | 5 | 80 | 65 | 380 |
| 25 | 26 | |||||||||
| 30 | 24 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFB-E3 | 2900 | 22 | 22 | 5.5 | 5 | 80 | 65 | 300 |
| 20 | 18 | |||||||||
| 2—4 | T.G.BXG | 80WFB-F | 2900 | 30 | 128 | 55 | 5 | 80 | 65 | 580 |
| 50 | 125 | |||||||||
| 60 | 120 | |||||||||
| 2—4 | T.G.BXG | 80WFB-F1 | 2900 | 26 | 103 | 45 | 5 | 80 | 65 | 530 |
| 30 | 95 | |||||||||
| 40 | 80 | |||||||||
| 2—4 | T.G.BXG | 80WFB-F2 | 2900 | 15 | 38 | 11 | 5 | 80 | 65 | 380 |
| 25 | 36 | |||||||||
| 30 | 35 | |||||||||
| 2—4 | T.G.BXG | 80WFB-F3 | 2900 | 21 | 34 | 11 | 5 | 80 | 65 | 380 |
| 23 | 30 | |||||||||
| 26 | 26 | |||||||||
| 規格型號 | 材質代號 | 型號 | 轉速 | 流量 | 揚程 | 配套功率 | 允許吸深 | 吸液口徑 | 出液口徑 | 重量 |
| 類別代碼 | r/min | m3/h | M | kw | ≤M | MM | MM | kg | ||
| 2—4 | T.G.PP.BXG | 100WFB-A | 2900 | 60 | 30 | 18.5 | 5 | 100 | 80 | 560 |
| 100 | 26 | |||||||||
| 110 | 22 | |||||||||
| 120 | 20 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFB-AD | 1450 | 30 | 12 | 7.5 | 5 | 100 | 80 | 450 |
| 40 | 11 | |||||||||
| 50 | 10 | |||||||||
| 60 | 9 | |||||||||
| 2—4 | T.G.BXG | 100WFB-B | 2900 | 60 | 40 | 22 | 5 | 100 | 80 | 580 |
| 80 | 36 | |||||||||
| 100 | 32 | |||||||||
| 120 | 28 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFB-BD | 1450 | 30 | 15 | 11 | 5 | 100 | 80 | 520 |
| 40 | 14 | |||||||||
| 50 | 13 | |||||||||
| 68 | 11 | |||||||||
| 2—4 | T.G.BXG | 100WFB-C | 2900 | 45 | 55 | 37 | 5 | 100 | 80 | 630 |
| 80 | 48 | |||||||||
| 100 | 45 | |||||||||
| 2—4 | T.G.BXG | 100WFB-C1 | 2900 | 75 | 40 | 30 | 5 | 100 | 80 | 605 |
| 85 | 35 | |||||||||
| 2—4 | T.G.BXG | 100WFB-C2 | 2900 | 40 | 20 | 11 | 5 | 100 | 80 | 520 |
| 50 | 19 | |||||||||
| 60 | 18 | |||||||||
| 2—4 | T.G.BXG | 100WFB-C3 | 2900 | 40 | 16 | 7.5 | 5 | 100 | 80 | 500 |
| 45 | 15 | |||||||||
| 2—4 | T.G.BXG | 100WFB-E | 2900 | 60 | 87 | 55 | 5 | 100 | 80 | 720 |
| 80 | 80 | |||||||||
| 100 | 75 | |||||||||
| 2—4 | T.G.BXG | 100WFB-E1 | 2900 | 80 | 60 | 45 | 5 | 100 | 80 | 680 |
| 100 | 51 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFB-E2 | 2900 | 30 | 26 | 11 | 5 | 100 | 80 | 530 |
| 50 | 25 | |||||||||
| 55 | 24 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFB-E3 | 2900 | 62 | 22 | 11 | 5 | 100 | 80 | 530 |
| 58 | 18 | |||||||||
| 2—4 | T.G.BXG | 100WFB-F | 2900 | 60 | 133 | 90 | 5 | 100 | 80 | 965 |
| 80 | 125 | |||||||||
| 100 | 120 | |||||||||
| 2—4 | T.G.BXG | 100WFB-F1 | 2900 | 80 | 108 | 75 | 5 | 100 | 80 | 820 |
| 90 | 90 | |||||||||
| 100 | 80 | |||||||||
| 2—4 | T.G.BXG | 100WFB-F2 | 2900 | 30 | 40 | 15 | 5 | 100 | 80 | 550 |
| 50 | 38 | |||||||||
| 60 | 36 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFB-F3 | 2900 | 46 | 23 | 11 | 5 | 100 | 80 | 530 |
| 43 | 29 | |||||||||
| 40 | 26 | |||||||||
| 規格型號 | 材質代號 | 型號 | 轉速 | 流量 | 揚程 | 配套功率 | 允許吸深 | 吸液口徑 | 出液口徑 | 重量 |
| 類別代碼 | r/min | m3/h | M | kw | ≤M | MM | MM | kg | ||
| 2—4 | T.G.BXG | 125WFB-A | 2900 | 100 | 55 | 55 | 5 | 125 | 100 | 900 |
| 150 | 50 | |||||||||
| 180 | 45 | |||||||||
| 2—4 | T.G.BXG | 125WFB-A1 | 2900 | 170 | 40 | 45 | 5 | 125 | 100 | 860 |
| 185 | 30 | |||||||||
| 2—4 | T.G.PP.BXG | 125WFB-A2 | 2900 | 70 | 20 | 15 | 5 | 125 | 100 | 720 |
| 80 | 19 | |||||||||
| 100 | 17 | |||||||||
| 2—4 | T.G.PP.BXG | 125WFB-AD | 1450 | 105 | 16 | 15 | 5 | 125 | 100 | 740 |
| 110 | 15 | |||||||||
| 2—4 | T.G.BXG | 125WFB-B | 2900 | 120 | 86 | 110 | 5 | 125 | 100 | 1150 |
| 200 | 80 | |||||||||
| 240 | 72 | |||||||||
| 2—4 | T.G.BXG | 125WFB-B1 | 2900 | 150 | 65 | 75 | 5 | 125 | 100 | 1005 |
| 170 | 60 | |||||||||
| 2—4 | T.G.PP.BXG | 125WFB-B2 | 2900 | 80 | 26 | 22 | 5 | 125 | 100 | 760 |
| 100 | 25 | |||||||||
| 120 | 24 | |||||||||
| 2—4 | T.G.PP.BXG | 125WFB-B3 | 2900 | 85 | 22 | 18.5 | 5 | 125 | 100 | 730 |
| 90 | 20 | |||||||||
| 2—4 | T.G.BXG | 125WFB-C | 2900 | 160 | 132 | 160 | 5 | 125 | 100 | 1580 |
| 180 | 125 | |||||||||
| 200 | 120 | |||||||||
| 2—4 | T.G.BXG | 125WFB-C1 | 2900 | 180 | 108 | 110 | 5 | 125 | 100 | 1270 |
| 190 | 93 | |||||||||
| 208 | 80 | |||||||||
| 2—4 | T.G.BXG | 125WFB-C2 | 2900 | 80 | 40 | 30 | 5 | 125 | 100 | 790 |
| 100 | 38 | |||||||||
| 120 | 36.5 | |||||||||
| 2—4 | T.G.PP.BXG | 125WFB-C3 | 2900 | 92 | 23 | 18.5 | 5 | 125 | 100 | 750 |
| 85 | 26 | |||||||||
| 80 | 29 | |||||||||
| 2—4 | T.G.BXG | 125WFB-E | 2900 | 70 | 52 | 37 | 5 | 125 | 100 | 820 |
| 90 | 50 | |||||||||
| 110 | 48 | |||||||||
| 2—4 | T.G.BXG | 125WFB-E1 | 2900 | 90 | 45 | 30 | 5 | 125 | 100 | 790 |
| 95 | 40 | |||||||||
| 2—4 | T.G.BXG | 125WFB-E2 | 2900 | 85 | 36 | 22 | 5 | 125 | 100 | 770 |
| 規格型號 | 材質代號 | 型號 | 轉速 | 流量 | 揚程 | 配套功率 | 允許吸深 | 吸液口徑 | 出液口徑 | 重量 |
| 類別代碼 | r/min | m3/h | M | kw | ≤M | MM | MM | kg | ||
| 2—4 | T.G.BXG | 150WFB-A | 2900 | 120 | 28 | 30 | 5 | 150 | 125 | 990 |
| 185 | 26 | |||||||||
| 200 | 23.5 | |||||||||
| 240 | 22.5 | |||||||||
| 2—4 | T.G.BXG | 150WFB-AD | 1450 | 160 | 20 | 22 | 5 | 150 | 125 | 960 |
| 2—4 | T.G.BXG | 150WFB-B | 2900 | 156 | 40 | 45 | 5 | 150 | 125 | 1060 |
| 180 | 36 | |||||||||
| 225 | 30 | |||||||||
| 2—4 | T.G.BXG | 150WFB-BD | 1450 | 220 | 29 | 45 | 5 | 150 | 125 | 1080 |
| 260 | 25 | |||||||||
| 2—4 | T.G.BXG | 150WFB-B1 | 2900 | 160 | 34 | 37 | 5 | 150 | 125 | 1020 |
| 180 | 29 | |||||||||
| 195 | 26 | |||||||||
| 2—4 | T.G.BXG | 150WFB-BD1 | 1450 | 120 | 55 | 75 | 5 | 150 | 125 | 1205 |
| 200 | 50 | |||||||||
| 240 | 45 | |||||||||
| 2—4 | T.G.BXG | 150WFB-C | 2900 | 180 | 45 | 55 | 5 | 150 | 125 | 1100 |
| 190 | 38 | |||||||||
| 2—4 | T.G.BXG | 150WFB-C1 | 2900 | 165 | 36 | 37 | 5 | 150 | 125 | 1020 |
| 2—4 | T.G.BXG | 200WFB-AD | 1450 | 250 | 26.5 | 55 | 5 | 200 | 150 | 145 |
| 400 | 25 | |||||||||
| 450 | 23.5 | |||||||||
| 2—4 | T.G.BXG | 200WFB-AD1 | 1450 | 360 | 22 | 45 | 5 | 200 | 150 | 1375 |
| 2—4 | T.G.BXG | 200WFB-AD2 | 1450 | 330 | 19 | 37 | 5 | 200 | 150 | 1335 |
| 2—4 | T.G.BXG | 200WFB-BD | 1450 | 240 | 42 | 75 | 5 | 200 | 150 | 1520 |
| 350 | 37 | |||||||||
| 420 | 33.5 | |||||||||
| 2—4 | T.G.BXG | 200WFB-BD1 | 1450 | 340 | 28.5 | 55 | 5 | 200 | 150 | 1415 |
| 2—4 | T.G.BXG | 200WFB-BD2 | 1450 | 310 | 25 | 45 | 5 | 200 | 150 | 1375 |
| 380 | 18 | |||||||||
| 450 | 13 | |||||||||
| 520 | 10 | |||||||||
| 2—4 | T.G.BXG | 200WFB-CD | 1450 | 280 | 55 | 110 | 5 | 200 | 150 | 1790 |
| 380 | 50 | |||||||||
| 420 | 45 | |||||||||
| 2—4 | T.G.BXG | 200WFB-CD1 | 1450 | 360 | 45 | 90 | 5 | 200 | 150 | 1660 |
| 2—4 | T.G.BXG | 200WFB-CD2 | 1450 | 330 | 40 | 75 | 5 | 200 | 150 | 1520 |
| 350 | 36 | |||||||||
| 2—4 | T.G.BXG | 250WFB-AD | 1450 | 300 | 26.5 | 55 | 5 | 250 | 200 | 1556 |
| 380 | 25 | |||||||||
| 500 | 23.5 | |||||||||
| 2—4 | T.G.BXG | 250WFB-AD1 | 1450 | 600 | 13 | 45 | 5 | 250 | 200 | 1450 |
| 880 | 8 | |||||||||
| 2—4 | T.G.BXG | 250WFB-AD2 | 1450 | 340 | 35 | 75 | 5 | 250 | 200 | 1660 |
| 400 | 33 | |||||||||
| 450 | 31 | |||||||||
| 2—4 | T.G.BXG | 250WFB-AD3 | 1450 | 500 | 28.5 | 75 | 5 | 250 | 200 | 1660 |
| 600 | 22.5 | |||||||||
| 720 | 18 | |||||||||
| 2—4 | T.G.BXG | 250WFB-BD | 1450 | 350 | 45 | 90 | 5 | 250 | 200 | 1800 |
| 380 | 40 | |||||||||
| 450 | 37 | |||||||||
| 2—4 | T.G.BXG | 250WFB-BD1 | 1450 | 300 | 50 | 90 | 5 | 250 | 200 | 1800 |
| 350 | 47 | |||||||||
| 380 | 45 | |||||||||
| 2—4 | T.G.BXG | 250WFB-BD2 | 1450 | 200 | 57.5 | 90 | 5 | 250 | 200 | 1800 |
| 260 | 55 | |||||||||
| 290 | 52.5 | |||||||||
| 2—4 | T.G.BXG | 250WFB-BD3 | 1450 | 480 | 30 | 90 | 5 | 250 | 200 | 1800 |
| 628 | 24.5 | |||||||||
| 800 | 20 | |||||||||
| 2—4 | T.G.BXG | 300WFB-AD | 1450 | 500 | 26.5 | 90 | 5 | 300 | 250 | 1880 |
| 550 | 25 | |||||||||
| 600 | 23.5 | |||||||||
| 2—4 | T.G.BXG | 300WFB-AD1 | 1450 | 400 | 42 | 90 | 5 | 300 | 250 | 1988 |
| 420 | 35 | |||||||||
| 460 | 33 | |||||||||
| 500 | 31 | |||||||||
| 2—4 | T.G.BXG | 300WFB-AD2 | 1450 | 750 | 30 | 132 | 5 | 300 | 250 | 2058 |
| 960 | 25 | |||||||||
| 1255 | 18 | |||||||||
| 2—4 | T.G.BXG | 300WFB-AD3 | 1450 | 350 | 50 | 110 | 5 | 300 | 250 | 2280 |
| 400 | 47.5 | |||||||||
| 450 | 45 | |||||||||
| 2—4 | T.G.BXG | 300WFB-BD | 1450 | 250 | 57.5 | 110 | 5 | 300 | 250 | 2280 |
| 320 | 55 | |||||||||
| 345 | 52.5 | |||||||||
| 2—4 | T.G.BXG | 300WFB-BD1 | 1450 | 678 | 55 | 200 | 5 | 300 | 250 | 2480 |
| 780 | 47.5 | |||||||||
| 2—4 | T.G.BXG | 300WFB-BD2 | 1450 | 900 | 30 | 160 | 5 | 300 | 250 | 2388 |
| 740 | 40 | |||||||||
| 590 | 50 | |||||||||
| 2—4 | T.G.BXG | 300WFB-BD3 | 1450 | 600 | 57 | 185 | 5 | 300 | 250 | 2400 |
| 750 | 45 | |||||||||
| 850 | 40 | |||||||||
| 978 | 35 | |||||||||
| 2—4 | T.G.BXG | 300WFB-CD | 1450 | 860 | 42.5 | 200 | 5 | 300 | 250 | 2480 |
| 2—4 | T.G.BXG | 300WFB-CD1 | 1450 | 700 | 57.5 | 220 | 5 | 300 | 250 | 2508 |
| 780 | 52 | |||||||||
| 890 | 45 | |||||||||
| 2—4 | T.G.BXG | 350WFB-AD | 1450 | 550 | 56.5 | 90 | 5 | 350 | 300 | 2500 |
| 600 | 25 | |||||||||
| 790 | 23.5 | |||||||||
| 2—4 | T.G.BXG | 350WFB-AD1 | 1450 | 580 | 35 | 145 | 5 | 350 | 300 | 2780 |
| 690 | 33 | |||||||||
| 820 | 31 | |||||||||
| 2—4 | T.G.BXG | 350WFB-AD2 | 1450 | 450 | 42.5 | 110 | 5 | 350 | 300 | 2630 |
| 500 | 40 | |||||||||
| 550 | 37.5 | |||||||||
| 2—4 | T.G.BXG | 350WFB-AD3 | 1450 | 500 | 50 | 145 | 5 | 350 | 300 | 2785 |
| 535 | 47.5 | |||||||||
| 590 | 45 | |||||||||
| 2—4 | T.G.BXG | 350WFB-BD | 1450 | 306 | 57.5 | 110 | 5 | 350 | 300 | 2630 |
| 356 | 55 | |||||||||
| 400 | 52 | |||||||||
| 2—4 | T.G.BXG | 350WFB-BD1 | 1450 | 840 | 55 | 250 | 5 | 350 | 300 | 2785 |
| 950 | 48 | |||||||||
| 1200 | 40 | |||||||||
| 2—4 | T.G.BXG | 350WFB-BD2 | 1450 | 886 | 57.5 | 280 | 5 | 350 | 300 | 3088 |
| 980 | 52.5 | |||||||||
| 1186 | 45 | |||||||||
| 2—4 | T.G.BXG | 350WFB-BD3 | 1450 | 860 | 42 | 200 | 5 | 350 | 300 | 2508 |
| 1050 | 35 | |||||||||
| 1180 | 32 | |||||||||
| 2—4 | T.G.BXG | 350WFB-CD | 1450 | 1200 | 35 | 220 | 5 | 350 | 300 | 2688 |
| 1320 | 32 | |||||||||
| 2—4 | T.G.BXG | 350WFB-CD1 | 1450 | 1156 | 40 | 250 | 5 | 350 | 300 | 2886 |
| 1280 | 35 | |||||||||
| 2—4 | T.G.BXG | 350WFB-CD2 | 1450 | 1128 | 45 | 280 | 5 | 350 | 300 | 3080 |
| 1050 | 50 | |||||||||
| 2—4 | T.G.BXG | 350WFB-CD3 | 1450 | 1000 | 57.5 | 315 | 5 | 350 | 300 | 3285 |
| 1200 | 50 | |||||||||
| 2—4 | T.G.BXG | 350WFB-ED | 1450 | 900 | 30 | 160 | 5 | 350 | 300 | 2380 |
| 1096 | 25 | |||||||||
| 2—4 | T.G.BXG | 350WFB-ED1 | 1450 | 1140 | 30 | 200 | 5 | 350 | 300 | 2600 |
| 1370 | 25 | |||||||||
| 規格型號 | 材質代號 | 型號 | 轉速 | 流量 | 揚程 | 配套功率 | 允許吸深 | 吸液口徑 | 出液口徑 | 重量 |
| 類別代碼 | r/min | m3/h | M | kw | ≤M | MM | MM | kg | ||
| 2—4 | T.G.BXG | 400WFB-AD | 1450 | 1850 | 15 | 160 | 5 | 400 | 350 | 2860 |
| 1520 | 18 | |||||||||
| 1450 | 20 | |||||||||
| 2—4 | T.G.BXG | 400WFB-AD1 | 1450 | 1680 | 10 | 90 | 5 | 400 | 350 | 2150 |
| 2—4 | T.G.BXG | 400WFB-AD2 | 1450 | 1600 | 8 | 75 | 5 | 400 | 350 | 1800 |
| 2—4 | T.G.BXG | 400WFB-AD3 | 1450 | 2050 | 5 | 55 | 5 | 400 | 350 | 1750 |
| 2—4 | T.G.BXG | 400WFB-BD | 1450 | 1700 | 20 | 185 | 5 | 400 | 350 | 2500 |
| 2085 | 15 | |||||||||
| 2—4 | T.G.BXG | 400WFB-BD1 | 1450 | 1600 | 22.5 | 200 | 5 | 400 | 350 | 2650 |
| 2000 | 18 | |||||||||
| 2—4 | T.G.BXG | 400WFB-BD2 | 1450 | 2226 | 20 | 250 | 5 | 400 | 350 | 2880 |
| 1880 | 25 | |||||||||
| 2—4 | T.G.BXG | 400WFB-BD3 | 1450 | 1700 | 30 | 280 | 5 | 400 | 350 | 2980 |
| 2506 | 20 | |||||||||
| 2—4 | T.G.BXG | 400WFB-CD | 1450 | 2308 | 8 | 110 | 5 | 400 | 350 | 2650 |
| 2—4 | T.G.BXG | 400WFB-CD1 | 1450 | 1880 | 12 | 132 | 5 | 400 | 350 | 2750 |
| 2—4 | T.G.BXG | 400WFB-CD2 | 1450 | 2280 | 12 | 160 | 5 | 400 | 350 | 2860 |
| 2—4 | T.G.BXG | 400WFB-CD3 | 1450 | 1905 | 18 | 200 | 5 | 400 | 350 | 2850 |
| 2—4 | T.G.BXG | 450WFB-AD | 1450 | 1650 | 35 | 315 | 5 | 450 | 400 | 3250 |
| 2880 | 20 | |||||||||
| 2—4 | T.G.BXG | 450WFB-AD1 | 1450 | 2890 | 5 | 90 | 5 | 450 | 400 | 2650 |
| 2—4 | T.G.BXG | 450WFB-BD | 1450 | 2825 | 8 | 132 | 5 | 450 | 400 | 2880 |
| 2—4 | T.G.BXG | 450WFB-BD1 | 1450 | 2825 | 12 | 200 | 5 | 450 | 400 | 2968 |
| 2—4 | T.G.BXG | 600WFB-AD | 1450 | 3400 | 8 | 160 | 5 | 600 | 450 | 3080 |
| 2—4 | T.G.BXG | 600WFB-BD | 1450 | 4280 | 8 | 200 | 5 | 600 | 450 | 3080 |
| 2—4 | T.G.BXG | 600WFB-CD | 1450 | 4020 | 5 | 110 | 5 | 600 | 450 | 2850 |
| 2—4 | T.G.BXG | 800WFB-AD | 1450 | 4520 | 5 | 132 | 5 | 800 | 600 | 3280 |
| 2—4 | T.G.BXG | 800WFB-BD | 1450 | 5480 | 5 | 160 | 5 | 800 | 600 | 3385 |
| 2—4 | T.G.BXG | 800WFB-CD | 1450 | 6850 | 5 | 200 | 5 | 800 | 600 | 3380 |
溫馨提示：
請下載“WFB 型無密封自控自吸泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
水泵主要材料的耐腐蝕性能(供參考)
| 介質 |
濃度 (％) |
聚丙烯 |
濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 |
濃度 (％) |
不銹鋼 |
濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 |
濃度 (％) |
最高使用溫度℃ | 化學介質 |
濃度 (％) |
最高使用溫度℃ | 化學介質 |
濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 介質 | 濃度% | 溫度25℃ | 溫度200℃ | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |
SPZ型無堵塞自吸泵
SC型自吸式柴油機污水提升泵
SCZ型直聯式自吸泵、直聯式自吸泵、直聯自吸泵
CYZ-A型自吸式離心油泵
