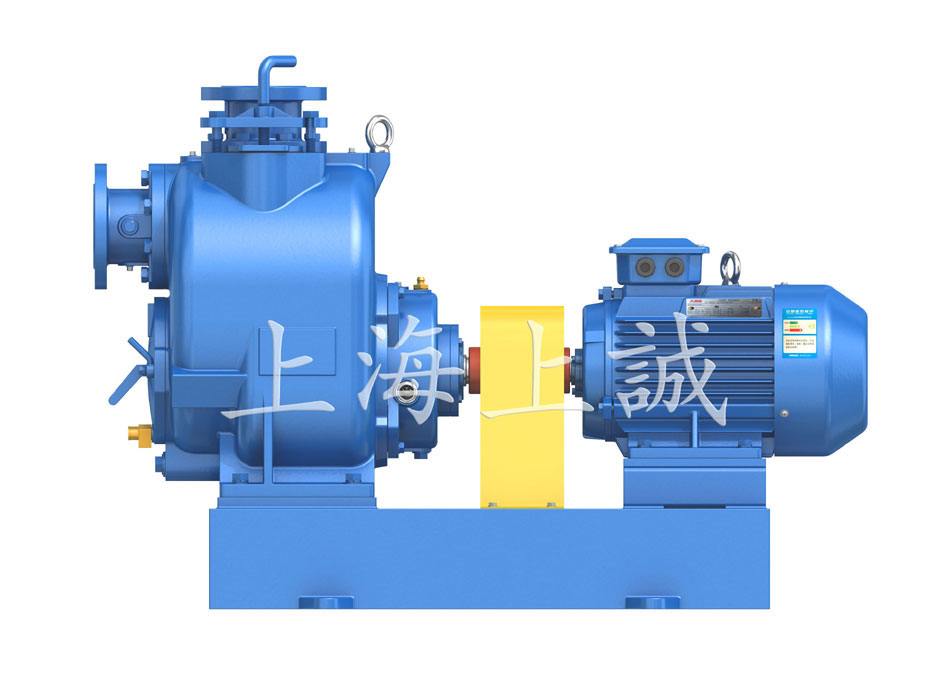

上誠SPZ自吸式排污泵適用于市政污水和工業廢水的處理工程，以及各類廢水分級處理和集中處理系統，是目前第二代自吸式污水泵產品。

1.用途

用于處理非易燃、易爆液體；
雨水和一般污水；
市政排污工程、建筑工地、人防系統排水站；
輕工、造紙、紡織、食品、化工、電業、礦山等工業廢水；
住宅區的污水排放；
水冷化系統的污水及沉淀物；
制革業，屠宰場污水、河塘養殖業；
釀酒業和食糖業；
不具有強腐蝕性但已被嚴重污染的污水排放。

SPZ型無堵塞自吸泵產品型號說明
運行條件
液體溫度:0C-40℃C，介質密度≤1.2×10kgm3pH值5-9；
介質中固相物的容積比≤2%；·最大通過顆粒直徑：
環境溫度：≤40°C
海撥：最高1000m；
最大吸程：6.5M

SPZ型無堵塞自吸泵結構特征
1.特征
性能穩定、使用可扉
從驅動端向泵端看。泵軸為順時針?lè)较蛐D(zhuǎn)，泵為軸向吸入，徑向排出；
后拉出結構：維修時不必拆卸進出管路就可進行排障操作，用普通工具即可快速完成日常維護，省時省力；
開式葉輪結構：無堵塞設計，通過能力強使用方便：只需將泵安裝在污水坑邊并將吸水管伸入液面以下就可工作(泵首次啟動需灌滿水)；

自吸快、吸入高度高

2、泵結構

泵為單級單吸懸臂式結構，主要由泵體、葉綸、磨損盤、葉輪上蓋及軸承體等主要零部件組成
液體主要過流部件為鑄鐵件
泵由兩個高精度滾動軸承支撐，軸承腔和密封腔體均采用稀油潤滑
軸封為單端面機械密封，磨坎為碳化塢。O形圖采用丁腈橡膠；
泵與管略聯接采用符合GB/17246的標準圓形法蘭

型號	轉速RPM	流量Q		揚程H	配套功率		進出口直徑	通過顆粒直徑	最大吸程
		m3/h	1/s	m	kW	HP	mm	mm	m
SPZ-2	1150	15	4.2	4	1.1	1.5	50(2')	38	5
	1450*	20	5.6	6.5	1.5	2			6.5
	1750	25	6.9	9.5	3	4			6.5
	2050	28	7.8	13.5	4	5.5			6.5
	2350	32	8.9	18	7.5	10			6.5
	2650	35	9.7	23	7.5	10			6.5
	2900*	40	11.1	27	9.2	12.5			6.5
SPZ-3	650	25	6.9	2	0.75	1	80(3')	63	1.5
	750*	30	8.3	3	1.5	2			1.8
	850	32.5	9	4	1.5	2			2.4
	950*	40	11.1	4.5	1.5	2			3
	1050	42.5	11.8	5.5	3	4			4
	1150	45	12.5	7	4	5.5			4.9
	1250	50	13.9	8	4	5.5			5.5
	1350	52.5	14.6	10	5.5	7.5			5.8
	1450*	55	15.3	11.5	5.5	7.5			6.4
	1550	60	16.7	12.5	7.5	10			6.4
	1650	65	18.1	14.5	11	15			6.7
	1750	70	19.4	16	11	15			6.7
	1850	72.5	20.1	18	15	20			7.6
	1950	75	20.8	20	15	20			7.6
	2050	80	22.2	22.5	18.5	25			7.6
	2150	85	23.6	24.5	18.5	25			7.6
SPZ-4	650	40	11.1	3	1.5	2	100(4')	76	1.5
	750*	45	12.5	4	1.5	2			2.4
	850	53	14.7	5	2.2	3			4.9
	950*	60	16.7	6	3	4			5.8
	1050	65	18.1	7.5	5.5	7.5			6.7
	1150	72	20	9	5.5	7.5			7.3
	1250	80	22.2	10.5	7.5	10			7.6
	1350	85	23.6	12.5	11	15			7.6
	1450*	100	27.8	13.5	11	15			7.6
	1550	110	30.6	15.5	15	20			7.6
	1650	115	31.9	18	18.5	25			7.6
	1750	120	33.3	20	22	30			7.6
	1850	130	36.1	22.5	30	40			7.6
	1950	135	37.5	25	30	40			7.6
SPZ-6	650	100	27.8	3.5	3	4	150(6')	76	2.4
	750*	125	34.7	4.5	4	5.5			2.7
	850	150	41.7	5.5	7.5	10			3.6
	950*	160	44.4	7.5	7.5	10			4.2
	1050	180	50	9	11	15			5.5
	1150	200	55.6	10	15	20			6.4
	1250	220	61.1	12.5	22	30			6.4
	1350	230	63.9	15	30	40			6.7
	1450*	250	69.4	17	30	40			7
	1550	280	77.8	18	37	50			7.6
SPZ-8	650	200	55.6	6	7.5	10	200(8')	76	2.7
	750*	230	63.9	8	11	15			3.7
	850	260	72.2	10	15	20			4.6
	950*	300	83.3	12	22	30			5.2
	1050	320	88.9	15	30	41			6.1
	1150	350	97.2	18	37	50			6.4
	1250	400	111.1	20	55	75			6.7
	1350	450	125	23	75	102			7
	1450*	500	138.9	26	75	102			7
SPZ-10	650	250	69	6.5	11	15	250(10')	76	2.1
	750*	300	83	8.5	15	20			3.4
	850	350	97	11	22	30			4.3
	950*	400	111	13	30	41			5.2
	1050	450	125	16	45	61			5.5
	1150	500	139	19	55	75			5.5
	1250	525	146	23	75	102			5.8
	1350	550	153	27	90	122			6.7
	1450*	600	167	31	90	122			6.7
*注：(SPZ-2、3、4、6、8、10泵同時適用)
1.性能基于常溫清水、最小吸上高度由海平面測得。因泵的安裝各不一樣，泵的性能可能因流速、比重、海拔、溫度不同而有所不同。若輸送介質密度大于1.2kg/dm3時，請與本公司聯系。
2.表中帶"*"轉速的參數，泵可直接和Y2系列B3型標準電動機通過聯軸器直接聯接；
3.表中其它轉速的參數，可通過用三角帶輪變速傳動方式聯接。
