XBD消防恒壓切線泵

詳細介紹
故障排除
腐蝕性能
水泵視頻

/photo/XBD.jpg

點擊圖片可左右切換

技術參數

產品特點

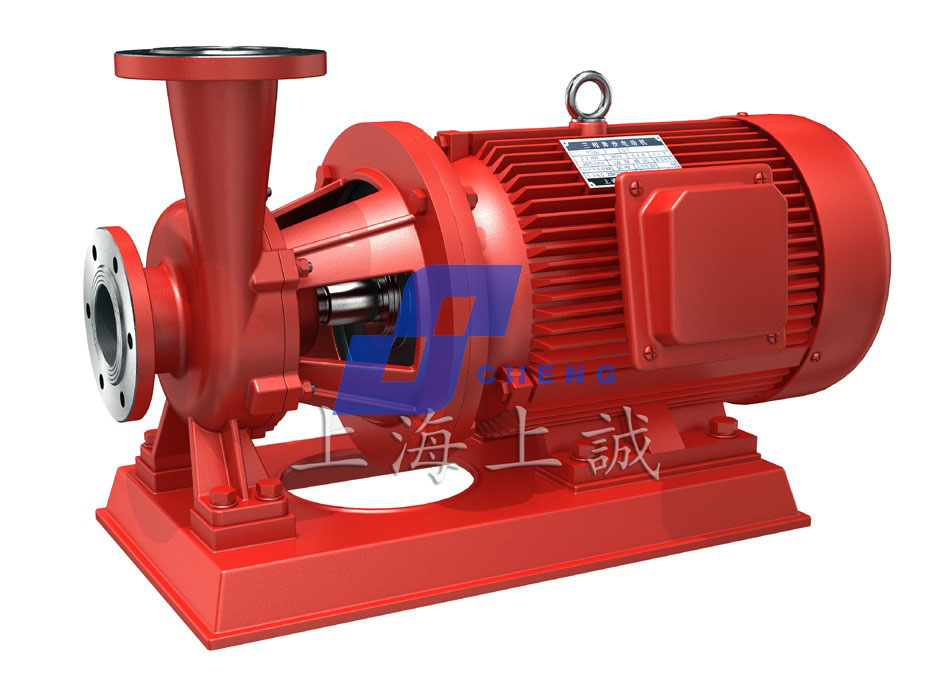

XBD-SC消防恒壓切線泵（臥式）具有變流穩壓的特點，即在全流量范圍內，揚程變化不大，基本上具有準恒壓特點，故稱為XBD系統恒壓消防泵，從而避免了普通離心泵在消防現場中小流量時超壓而在大流量時供不上水的現象。

根據恒壓消防泵自身之特點，結合我公司具體情況，恒壓消防泵采用臥式結構。對于75kW以下(包括75kW)的恒壓消防泵也可采用立式結構，整個系列均采用加長軸的Y2型直聯電機，取消了聯軸器，這大大提高了泵機組的可靠性；恒壓消防泵采用徑向開式葉輪，軸向力沙眼，無口環，杜絕了銹蝕咬死，因而使其運行平穩、噪聲低、使用壽命長。

泵殼采用鑄鐵制造，其它過流部件可根據用戶具體需要采用不銹鋼、青銅或其它抗腐蝕性材料制造。

用途

XBD系列恒壓消防泵主要用于工業、民用建筑固定消防系統(消火栓滅火系統、自動噴淋系統和水噴霧滅火系統)的給水，另外，也可用于消防和生活(生產)共用的給水系統及建筑、市政、工礦、鍋爐給水等各種場合。

工作條件

轉 速：1480/2960 r/min 流量范圍：5~80 L/s
介質溫度：≤80℃清水壓力范圍：0.3~2.6 MPa
環境溫度：最大+40℃

型號	流量	揚程	轉速	功率	進口口徑	出口口徑
型號	（L/S）	(m)	(r/min)	(kw)	(mm)	(mm)
XBD5.0/15-SC	15	50	2900	15	80	65
XBD6.0/15-SC	15	60	2900	15	80	65
XBD7.0/15-SC	15	70	2900	18.5	80	65
XBD8.0/15-SC	15	80	2900	22	80	65
XBD9.0/15-SC	15	90	2900	30	80	65
XBD10/15-SC	15	100	2900	30	80	65
XBD11/15-SC	15	110	2900	37	80	65
XBD6.0/20-SC	20	60	2900	22	80	65
XBD7.0/20-SC	20	70	2900	22	80	65
XBD8.0/20-SC	20	80	2900	30	80	65
XBD9.0/20-SC	20	90	2900	37	80	65
XBD10/20-SC	20	100	2900	37	80	65
XBD11/20-SC	20	110	2900	37	80	65
XBD12/20-SC	20	120	2900	45	80	65
XBD13/20-SC	20	130	2900	45	80	65
XBD14/20-SC	20	140	2900	55	80	65
XBD6.0/30-SC	30	60	2900	37	100	80
XBD7.0/30-SC	30	70	2900	37	100	80
XBD8.0/30-SC	30	80	2900	45	100	80
XBD9.0/30-SC	30	90	2900	45	100	80
XBD10/30-SC	30	100	2900	55	100	80
XBD11/30-SC	30	110	2900	55	100	80
XBD12/30-SC	30	120	2900	75	100	80
XBD13/30-SC	30	130	2900	75	100	80
XBD14/30-SC	30	140	2900	75	100	80
XBD18/30-SC	30	180	2900	90	100	80
XBD6.0/40-SC	40	60	1480	45	125	100
XBD7.0/40-SC	40	70	1480	55	125	100
XBD8.0/40-SC	40	80	2900	75	125	100
XBD9.0/40-SC	40	90	2900	75	125	100
XBD10/40-SC	40	100	2900	75	125	100
XBD11/40-SC	40	110	2900	90	125	100
XBD12/40-SC	40	120	2900	90	125	100
XBD13/40-SC	40	130	2900	90	125	100
XBD14/40-SC	40	140	2900	90	125	100
XBD15/40-SC	40	150	2900	110	125	100

故障排除

離心泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
