電動往復泵分為兩大系列：
第一系列：WBl、WB2往復系列。主要用于遠距離輸送水，碼頭輸送油品，泵輸送原油、甲醇。油罐車、油庫裝卸、熱水回收及循環用丁-制藥、釀造、化工、石油等行業的工藝流程中都可使用本系列。術系列最高輸送介質溫度為l50℃。
第二系列：WBR高溫往復系列，是本公司專為煉油、造紙、油氈、石化、塑料等行業設計生產的一種耐高溫泵，目前是全國唯一生產單位。該泵結構緊湊，設計合理，參照國外產品并消化吸收，是一種很有使用前途的輸送設備。該泵對于一些用戶仍在使的蒸氣往復泵，是一種節能，環保代替用品。適用于溫度l 00℃～400℃之間的熱水、熱油漿、導熱油或其它物理、化學性能類似于油水的高溫介質。經過多年的運行，針對輸送高溫度塑料，本公司在原來的基礎上，對該泵的關鍵部位作了重大改進(如泵長軸、泵體、單向球閥)。98年推出新一代高溫往復泵，該泵的使用壽命更長，維修更方便。
性能特點
WB l、WB2系列往復泵的減速箱采崩皮帶齒輪_級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵活塞環采用水公司特制的碗形聚四氟乙烯環，耐磨、耐腐、密封性好。本泵高壓犁采用柱塞雙閥結構，低壓型采用活塞球閥結構，該設計動作靈敏、封閉可靠。根據不同流量和壓力，配用不同電機，可達到用戶的使用要求。
WBR系列高溫往復泵機體部份由齒輪箱、電機、飛輪十字頭等構成，齒輪箱采用飛濺方式潤滑。泵體由鑄鋼組成雙層夾套結構，夾套內可通蒸氣，以進行保溫(如重油類)，泵閥結構采用球閥方式，密封可靠、動作靈敏。泵頭和箱體之間有冷卻套隔開，冷卻套用白來水循環方式，可有效地阻止泵頭熱量向箱體部擴散。本泵密封填料采用國內最先進的石墨纖維高溫填料，其它零部件均采用耐熱鋼及時有效處理，保證了該泵的使用壽命。
性能規格
WB1
| 型號 | 流量 m3/h | 壓力 Kg/cm2 | 活塞直徑 mm | 活塞行程 mm | 功率 Kw/r | 往復次數 z/min | 吸入口尺寸 (flange) | 出口尺寸 (flange) | 重量 kg |
| WB1-0.75/16 | 0.75 | 16 | 36 | 100 | 2.2/1450 | 130 | 1" | 1" | 370 |
| WB1-0.75/25 | 0.75 | 25 | 36 | 100 | 3/1450 | 130 | 1" | 1" | 370 |
| WB1-0.75/40 | 0.75 | 40 | 36 | 100 | 4/1450 | 130 | 1" | 1" | 370 |
| WB1-6/5 | 6 | 5 | 100 | 100 | 4/1450 | 65 | 1?" | 1?" | 370 |
| WB1-6/10 | 6 | 10 | 100 | 100 | 5.5/1450 | 65 | 1?" | 1?" | 370 |
| WB1-10/7 | 10 | 7 | 160 | 100 | 7.5/1450 | 45 | 2?" | 2?" | 400 |
| WB1-13/3 | 13 | 3 | 160 | 100 | 5.5/1450 | 65 | 2?" | 2?" | 400 |
| WB1-13/6 | 13 | 6 | 160 | 100 | 7.5/1450 | 65 | 2?" | 2?" | 420 |
| 型號 | 流量 m3/h | 壓力 Kg/cm2 | 活塞直徑 mm | 活塞行程 mm | 功率 Kw/r | 往復次數 z/min | 吸入口尺寸 (flange) | 出口尺寸 (flange) | 重量 kg |
| WB2-1/120 | 1 | 120 | 36 | 120 | 7.5/1450 | 145 | 1" | 1" | 700 |
| WB2-2/60 | 2 | 60 | 50 | 120 | 7.5/1450 | 145 | 1" | 1" | 720 |
| WB2-10/15 | 10 | 15 | 160 | 120 | 7.5/1450 | 37 | 2?" | 2?" | 740 |
| WB2-10/25 | 10 | 25 | 160 | 120 | 11/1450 | 37 | 2?" | 2?" | 760 |
| WB2-20/5 | 20 | 5 | 160 | 120 | 7.5/1450 | 73 | 2?" | 2?" | 760 |
| WB2-20/10 | 20 | 10 | 160 | 120 | 11/1450 | 73 | 2?" | 2?" | 760 |
| WB2-30/3 | 30 | 3 | 210 | 120 | 7.5/1450 | 73 | 4" | 4" | 790 |
| WB2-30/6 | 30 | 6 | 210 | 120 | 11/1450 | 73 | 4" | 4" | 790 |
| 型號 | 流量 m3/h | 壓力 Kg/cm2 | 活塞直徑 mm | 活塞行程Pmm | 功率 Kw/r | 往復次數 z/min | 泵口徑 | 重量 kg | |
| 進口 | 出口 | ||||||||
| WBR-5/7 | 5 | 7 | 100 | 100 | 3/1450 | 65 | 1?" | 1?" | 370 |
| WBR-3/10 | 3 | 10 | 100 | 100 | 3/1450 | 42 | 1?" | 1?" | 370 |
| WBR20/7 | 20 | 7 | 160 | 120 | 7.5/1450 | 73 | 1?" | 1?" | 730 |
| WBR-15/12 | 15 | 12 | 160 | 120 | 7.5/1450 | 50 | 2?" | 2?" | 730 |
| WBR30/15 | 30 | 15 | 210 | 150 | 30/1450 | 47 | 2?" | 2?" | 900 |
| WBR-25/20 | 25 | 20 | 210 | 150 | 30/1450 | 40 | 4" | 4" | 930 |
| WBR40/10 | 40 | 10 | 250 | 150 | 30/1450 | 47 | 4" | 4" | 960 |

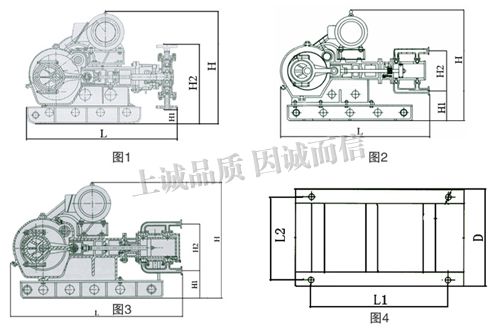

| 型號Model | L1 | L2 | 底孔Foot hole | L | D | H | H1 | H2 |
| WB1-0.75/16 | 360 | 590 | 4-Φ20 | 965 | 650 | 810 | 120 | 475 |
| WB1-0.75/25 | 360 | 590 | 4-Φ20 | 965 | 650 | 810 | 120 | 475 |
| WB1-0.75/40 | 360 | 590 | 4-Φ20 | 965 | 650 | 810 | 120 | 475 |
| WB1-10/7 | 360 | 400 | 6-Φ20 | 965 | 650 | 810 | 120 | 475 |
| WB1-13/3 | 360 | 400 | 6-Φ20 | 965 | 650 | 810 | 120 | 475 |
| WB1-13/6 | 360 | 400 | 6-Φ20 | 965 | 650 | 810 | 120 | 475 |
| WB1-6/5 | 360 | 400 | 6-Φ20 | 965 | 650 | 810 | 120 | 475 |
| WB1-6/10 | 360 | 400 | 6-Φ20 | 965 | 650 | 810 | 120 | 475 |
| WB2-10/15 | 420 | 400 | 6-Φ22 | 1120 | 700 | 940 | 130 | 740 |
| WB2-10/25 | 420 | 400 | 6-Φ22 | 1120 | 700 | 940 | 130 | 740 |
| WB2-20/5 | 420 | 400 | 6-Φ22 | 1120 | 700 | 940 | 130 | 740 |
| WB2-20/10 | 420 | 400 | 6-Φ22 | 1120 | 700 | 940 | 130 | 740 |
| WB2-1/120 | 420 | 400 | 6-Φ22 | 1120 | 700 | 940 | 130 | 740 |
| WB2-2/60 | 420 | 400 | 6-Φ22 | 1120 | 700 | 940 | 130 | 740 |
| WB2-30/6 | 420 | 400 | 6-Φ22 | 1120 | 700 | 940 | 130 | 740 |
| WBR-5/7 | 360 | 400 | 6-Φ20 | 980 | 650 | 810 | 120 | 650 |
| WBR-3/10 | 360 | 400 | 6-Φ20 | 980 | 650 | 810 | 120 | 650 |
| WBR20/7 | 420 | 400 | 6-Φ22 | 1510 | 700 | 940 | 130 | 850 |
| WBR-15/12 | 420 | 400 | 6-Φ22 | 1510 | 700 | 940 | 130 | 850 |
| WBR30/15 | 560 | 490 | 8-Φ24 | 2150 | 720 | 1100 | 180 | 980 |
| WBR-25/20 | 560 | 490 | 8-Φ24 | 2150 | 720 | 1100 | 180 | 980 |
| WBR40/10 | 560 | 490 | 8-Φ24 | 2150 | 720 | 1100 | 140 | 1020 |
水泵主要材料的耐腐蝕性能(供參考)
| 介質 |
濃度 (％) |
聚丙烯 |
濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 |
濃度 (％) |
不銹鋼 |
濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 |
濃度 (％) |
最高使用溫度℃ | 化學介質 |
濃度 (％) |
最高使用溫度℃ | 化學介質 |
濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 介質 | 濃度% | 溫度25℃ | 溫度200℃ | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |

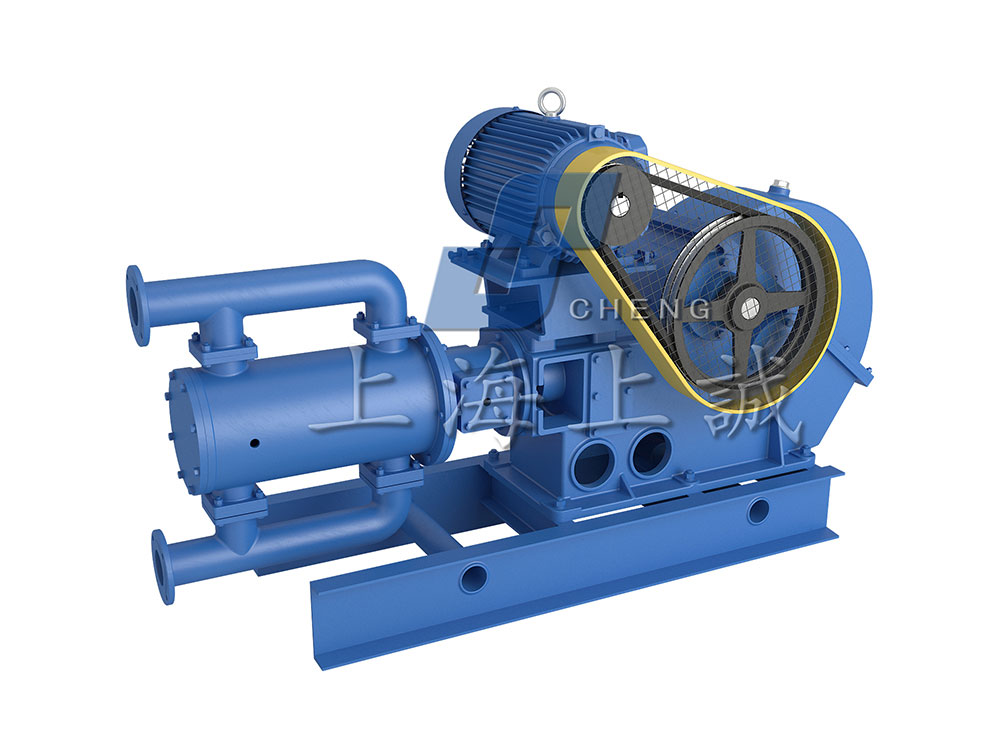

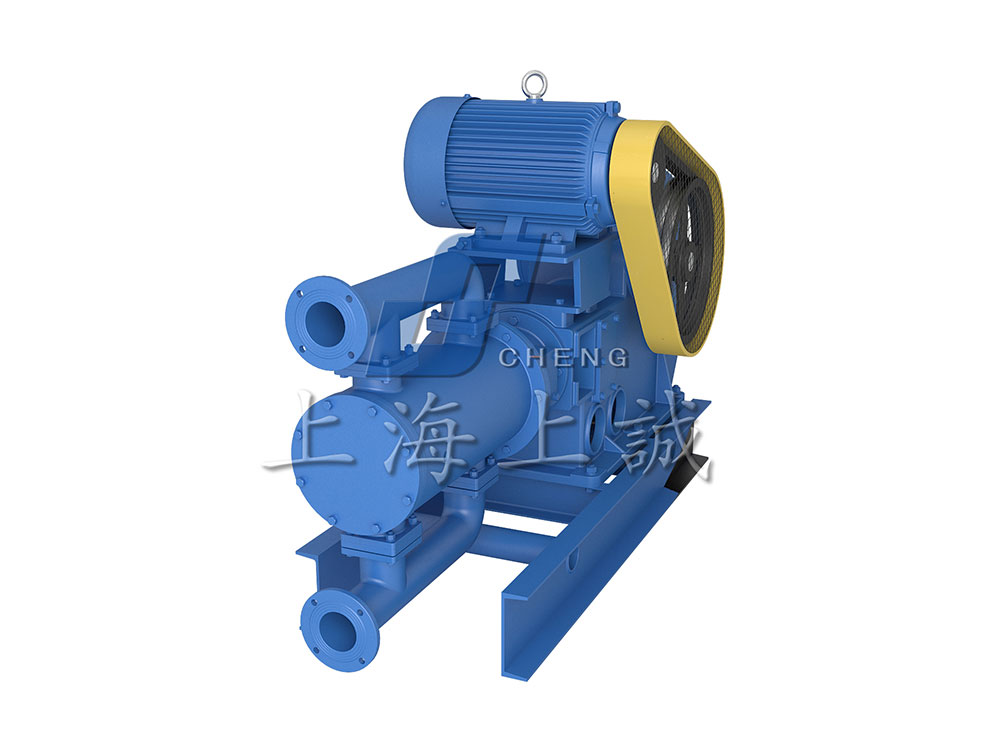

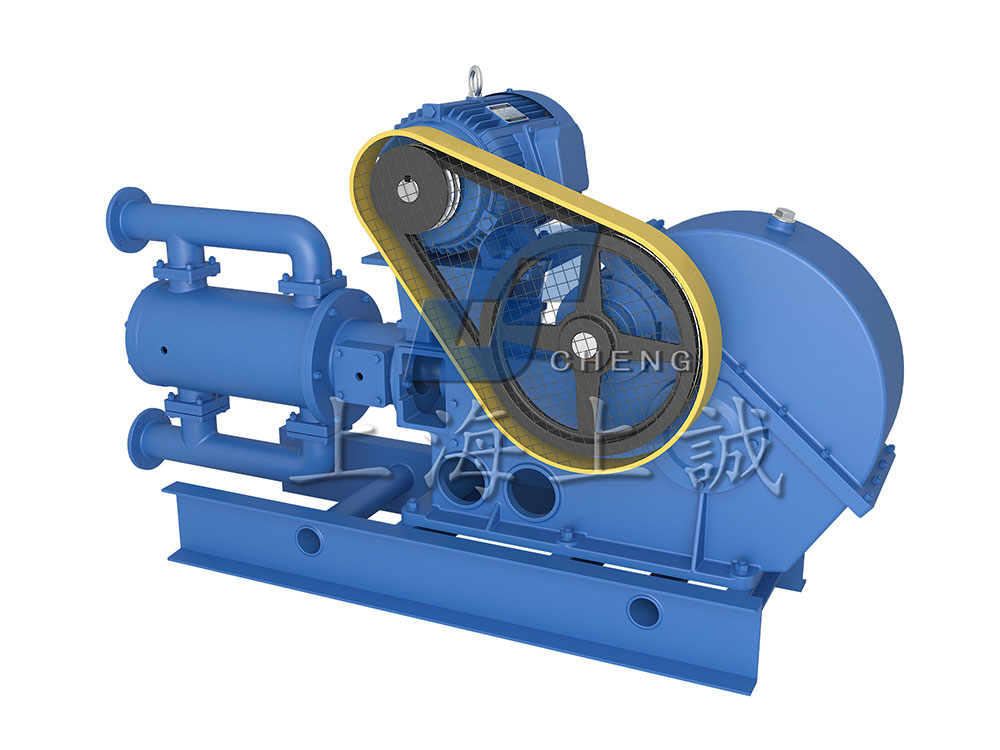

WBl、WB2往復泵
