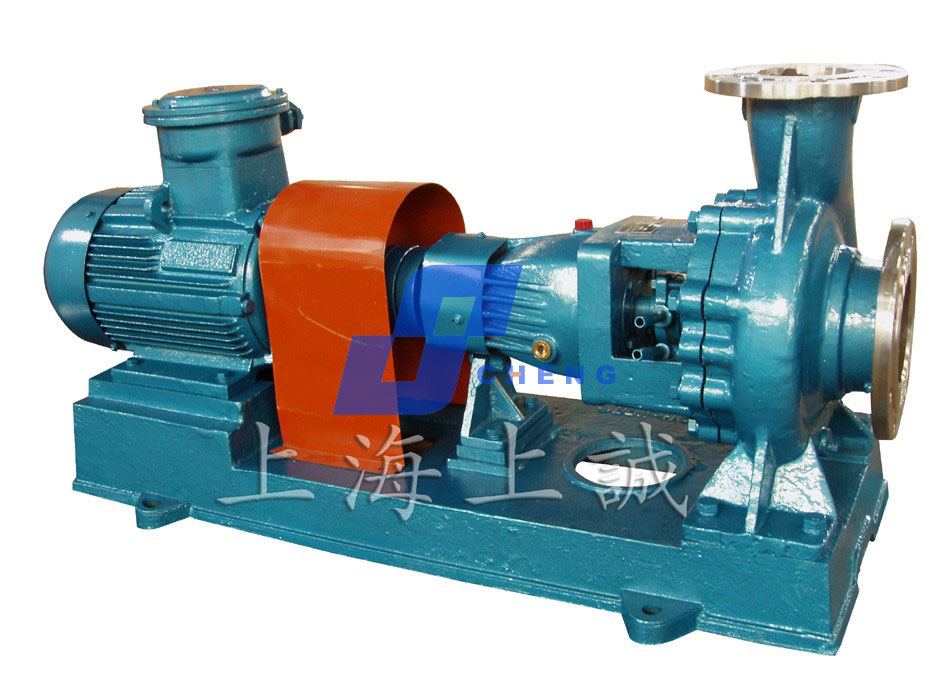

HKG型高溫化工離心泵

詳細介紹
故障排除
腐蝕性能
資料下載
水泵視頻

/photo/HKG.jpg

點擊圖片可左右切換

技術參數

產品概述
IHK（G）系列化工泵（淀粉泵、高溫料漿泵）型為單級單吸懸臂式離心泵系列，是我公司吸收國外先進技術，在IH泵的基礎上升級創新而成的標準化工泵，根據國際標準ISO2858進行設計的并按國際標準ISO5199/DIS制造的，是IH型化工離心泵的派生產品，零部件尺寸已實現標準化的節能高效產品，很受客戶好評。

產品特點
此泵特點尤為突出，6套密封形式結構，3種軸承箱冷卻方式，2種葉輪形式，可靠性強，互換性好。流量 3.4～460m3/h揚程：H=3.6～132m，轉速1450-2900r/min

產品用途
主要用于石油、化工、合成纖維、化肥、電站、冶金、食品及醫藥等工業部門輸送清潔或含有顆粒的液體、低溫或高溫的液體、中性或有腐蝕性的液體，輸送介質的溫度一般為-45℃～200℃。高溫型、料漿型介質溫度-60℃~+360℃輸送高溫常溫帶顆粒的腐蝕性的液體，也可輸送類似于水的腐蝕性液體。適用于化工、石油、冶金、制藥、釀酒、發電、食品、環保等及工況惡劣的環境。

型號	進口←	出口→		流量	揚程	配用電機			葉輪直徑mm
泵進口-出口-葉輪(mm)(mm)	mm	mm		(m3/h)	(m)	轉速r/min		功率P	葉輪直徑mm
HKG50-32-125	50	32		12.5	20	?2900	2.2		125
HKG50-32-125	50	32		6.3	5	1450	0.55		125
HKG50-32-160	50	32		12.5	32	?2900	3		160
HKG50-32-160	50	32		6.3	8	1450	0.55		160
HKG50-32-200	50	32		12.5	50	2900	5.5		200
HKG50-32-200	50	32		6.3	12.5	1450	0.75		200
HKG50-32-250	50	32		12.5	80	2900	11		250
HKG50-32-250	50	32		6.3	20	1450	1.5		250
HKG65-50-125	65	50		25	20	2900	3		125
HKG65-50-125	65	50		12.5	5	1450	0.55		125
HKG65-50-160	65	50		25	32	2900	5.5		160
HKG65-50-160	65	50		12.5	8	1450	0.75		160
HKG65-40-200	65	40		25	50	2900	11		200
HKG65-40-200	65	40		12.5	12.5	1450	1.1		200
HKG65-40-250	65	40		25	80	2900	15		250
HKG65-40-250	65	40		12.5	20	1450	2.2		250
HKG65-40-315	65	40		25	125	2900	30		315
HKG65-40-315	65	40		12.5	32	1450	4		315
HKG80-65-125	80	65		50	20	2900	5.5		125
HKG80-65-125	80	65		25	5	1450	0.75		125
HKG80-65-160	80	65		50	32	2900	7.5		160
HKG80-65-160	80	65		25	8	1450	1.1		160
HKG80-50-200	80	50		50	50	2900	15		200
HKG80-50-200	80	50		25	12.5	1450	2.2		200
HKG80-50-250	80	50		50	80	2900	30		250
HKG80-50-250	80	50		25	20	1450	4		250
HKG80-50-315	80	50		50	125	2900	45		315
HKG80-50-315	80	50		25	32	1450	5.5		315
HKG100-80-125	100	80		100	20	2900	11		125
HKG100-80-125	100	80		50	5	1450	1.5		125
HKG100-80-160	100	80		100	32	2900	15		160
HKG100-80-160	100	80		50	8	1450	2.2		160
HKG100-65-200	100	65		100	50	2900	30		200
HKG100-65-200	100	65		50	12.5	1450	4		200
HKG100-65-250	100	65		100	80	2900	45		250
HKG100-65-250	100	65		50	20	1450	5.5		250
HKG100-65-315	100	65		100	125	2900	75		315
HKG100-65-315	100	65		50	32	1450	11		315
HKG125-100-200	125	100		200	50	2900	45		200
HKG125-100-200	125	100		100	12.5	1450	7.5		200
HKG125-100-250	125	100		200	80	2900	75		250
HKG125-100-250	125	100		100	20	1450	11		250
HKG125-100-315	125	100		200	125	2900	110		315
HKG125-100-315	125	100		100	32	1450	18.5		315
HKG125-100-400	125	100		100	50	1450	30		400
HKG150-125-250	150	125		200	20	1450	18.5		250
HKG150-125-315	150	125		200	32	1450	30		315
HKG150-125-400	150	125		200	50	1450	55		400
HKG200-150-250	200	150		400	20	1450	37		250
HKG200-150-315	200	150		400	32	1450	55		315
HKG200-150-400	200	150		400	50	1450	90		400
HKG250-200-315	250	200	550		32	1450		75	315
HKG250-200-450	250	200	600		60	1450		160	450

資料下載

HKG型高溫化工離心泵產品手冊下載

溫馨提示：
請下載“HKG型高溫化工離心泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
微信二維碼

故障排除

離心泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
