YG油泵

詳細介紹
故障排除
腐蝕性能
資料下載
水泵視頻

/photo/YG.jpg
/photo/YG-2.jpg
/photo/YG-3.jpg
/photo/YG-4.jpg
/photo/YG-5.jpg

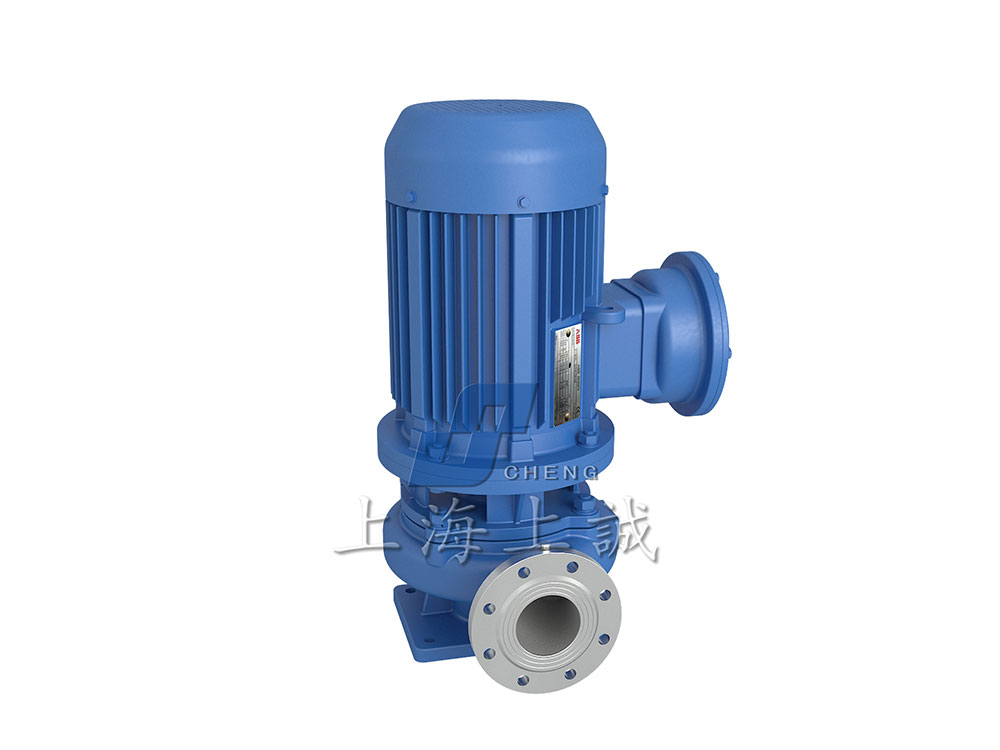

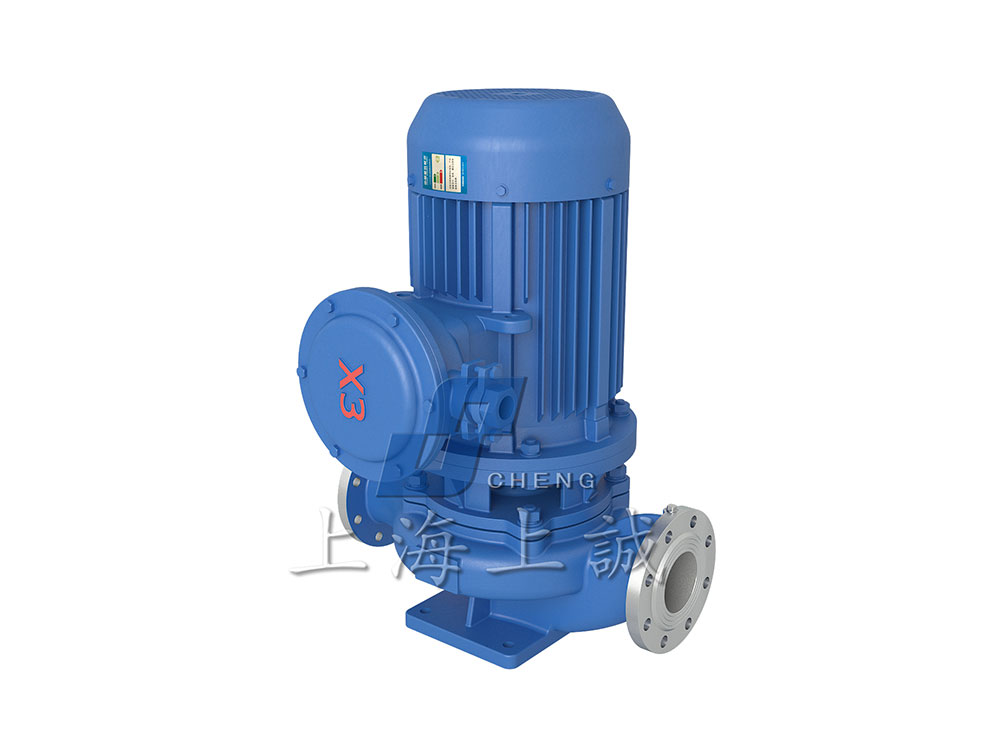

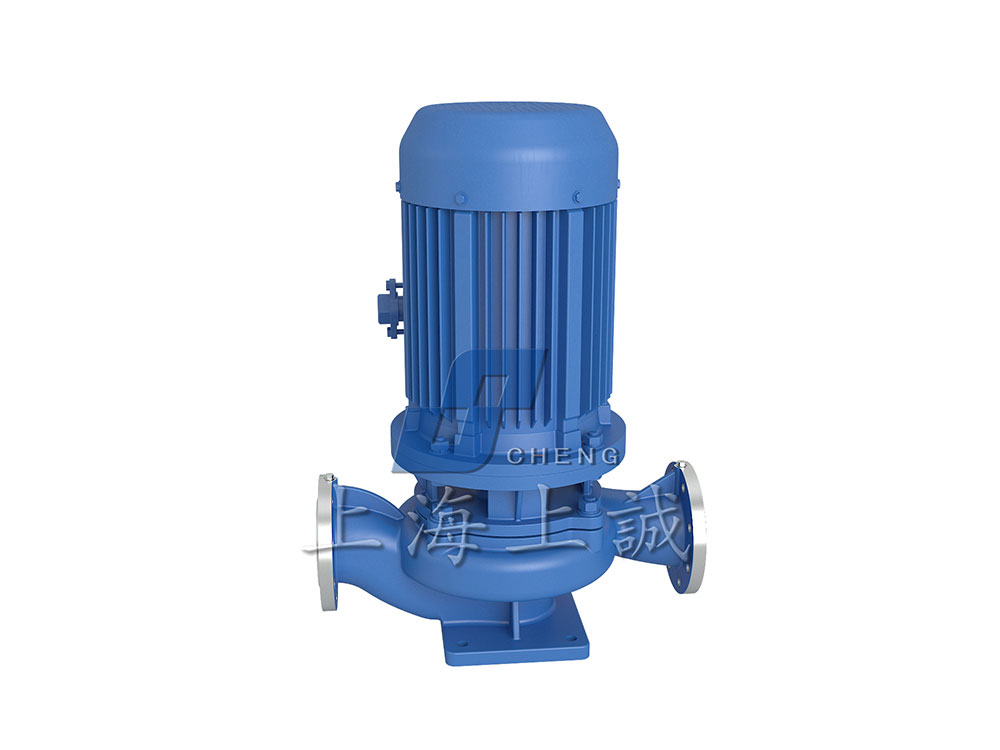

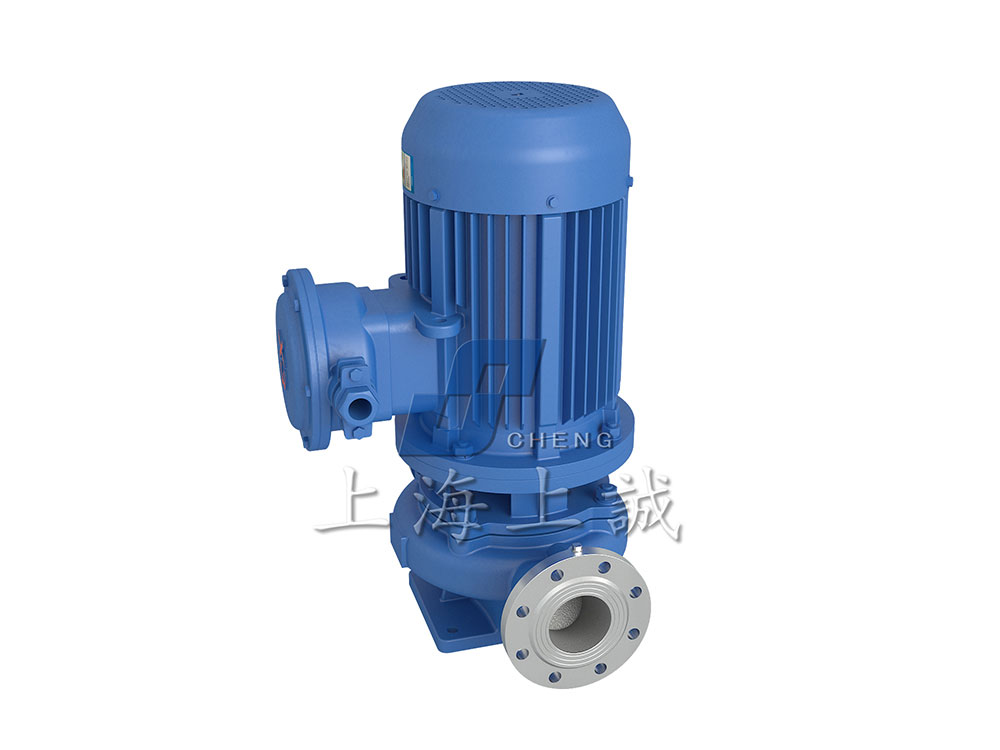

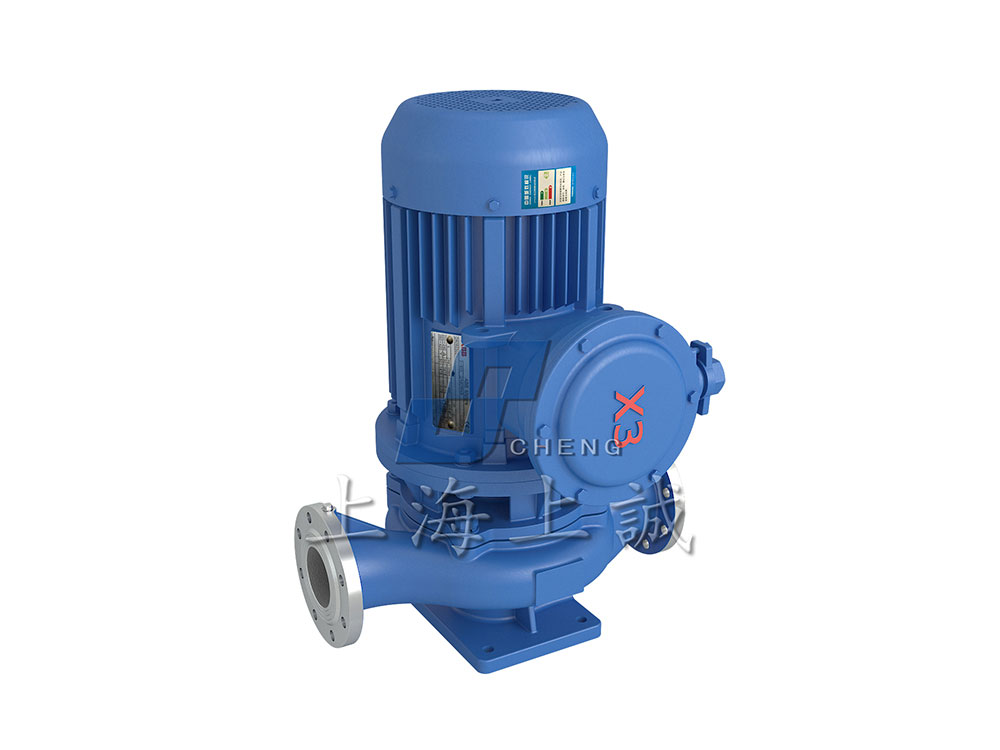

點擊圖片可左右切換

技術參數

產品概述
YG系立式管道油泵根據使用場合介質和溫度不同，過流部分采用不銹鋼材質使該系列產品使用得到普及。

產品特點
泵為立式結構，進出口口徑相同，位于同一中心線上，占地面積小，安裝檢修方便，建筑投入低，如加上防護罩則可置于戶外使用系列流量范圍1.5～1200m3/h，揚程范圍5～125m

產品用途
YG型立式管道油泵輸送油、煤油、柴油，溶劑，食用油被輸送介質溫度為-20℃~120℃。廣泛應用與油庫，碼頭，船舶，化工，輕紡，環保等工礦企業

型號		流量				揚程		效率		轉速		電機功率		汔蝕余量		重量
		m3/h		L/s		(m)		(％)		(r/min)		(kw)		(NPSH)r		(kg)
15-80		1.1		0.3		8.5		26		2800		0.18		2.3		17
		1.5		0.42		8		34
		2		0.55		7		34
20-110		1.8		0.5		16		25		2800		0.37		2.3		25
		2.5		0.69		15		34
		3.3		0.91		13.5		35
20-160		1.8		0.5		33		19		2900		0.75		2.3		29
		2.5		0.69		32		25
		3.3		0.91		30		23
25-110		2.8		0.78		16		34		2900		0.55		2.3		26
		4		1.11		15		42
		5.2		1.44		13.5		41
25-125		2.8		0.78		20.6		28		2900		0.75		2.3		28
		4		1.11		20		36
		5.2		1.44		18		35
25-125A		2.5		0.69		17		35		2900		0.55		2.3		27
		3.6		1		16
		4.6		1.28		14.4
25-160		2.8		0.78		33		24		2900		1.5		2.3		39
		4		1.11		32		32
		5.2		1.44		30		33
25-160A		2.6		0.12		29		31		2900		1.1		2.3		34
		3.7		1.03		28
		4.9		1.36		26
32-100		4.5		12.5		12.5		44		2900		0.55		2		27
32-100(I)		4.4		1.22		13.2		48		2900		0.75		2		32
		6.3		1.75		12.5		54
		8.3		2.32		11.3		53
32-125		3.5		0.97		22		40		2900		0.75		2.3		28
		5		1.39		20		44
		6.5		1.8		18		42
32-125A		3.1		0.86		17.6		43		2900		0.55		2.3		28
		4.5		1.25		16
		5.8		1.61		14.4
32-160		6.5		5		32		44		2900		1.5		2.3		39
32-160A		4		1.1		25		34		2900		1.1		2		38
32-160(I)		4.4		1.22		33.2		34		2900		2.2		2		4.7
		6.3		1.75		32		40
		8.3		2.32		30.2		42
32-200		4.5		12.5		50		32		2900		3		2		55
32-200(I)		4.4		1.22		50.5		26		2900		4		2		43
		6.3		1.75		50		33
		8.3		2.32		48		35
32-200A		2.8		0.78		44.6		34		2900		2.2		2		74
		4		1.11		44		40
		5.2		1.44		42.7		42
40-100		4.4		1.22		13.2		48		2900		0.55		2.3		32
		6.3		1.75		12.5		54
		8.3		2.31		11.3		53
40-100A		3.9		1.08		10.6		52		2900		0.37		2.3		32
		5.6		1.56		10
		7.4		2.06		9
40-125		4.4		1.22		21		41		2900		1.1		2.3		34
		6.3		1.75		20		46
		8.3		2.31		18		43
40-125A		3.9		1.08		17.6		40		2900		0.75		2.3		33
		5.6		1.56		16		45
		7.4		2.06		14.4		41
40-160		4.4		1.22		33		35		2900		2.2		2.3		47
		6.3		1.75		32		40
		8.3		2.31		30		40
40-160A		4.1		1.14		29		34		2900		1.5		2.3		43
		5.9		1.64		28		39
		7.8		2.17		26.3		39
40-160B		3.8		1.06		25.5		34		2900		1.1		2.3		38
		5.5		1.53		24		38
		7.2		2		22.5		37
40-200		4.4		1.22		51		26		2900		4		2.3		74
		6.3		1.75		50		33
		8.3		2.31		48		32
40-200A		4.1		1.14		45		26		2900		3		2.3		62
		5.9		1.64		44		31
		7.8		2.17		42		30
40-200B		3.7		1.03		38		29		2900		2.2		2.3		52
		5.3		1.47		36
		7		1.94		34.5
40-250		4.4		1.22		82		24		2900		7.5		2.3		105
		6.3		1.75		80		28
		8.3		2.31		74		28
40-250A		4.1		1.14		72		24		2900		5.5		2.3		98
		5.9		1.64		70		28
		7.8		2.17		65		27
40-250B		3.8		1.06		61.5		23		2900		4		2.3		77
		5.5		1.53		60		27
		7		1.94		56		26
40-100(I)		8.8		2.44		13.2		55		2900		1.1		2.3		34
		12.5		3.47		12.5		62
		16.3		4.53		11.3		60
40-100(I)A		8		2.22		10.6		60		2900		0.75		2.3		32
		11		3.05		10
		14.5		4.03		9
40-125(I)		8.8		2.44		21.2		49		2900		1.5		2.3		38
		12.5		3.47		20		58
		16.3		4.53		17.8		57
40-125(I)A		8		2.22		17		57		2900		1.1		2.3		33
		11		3.05		16
		14.5		4.03		14
40-160(I)		8.8		2.44		33		45		2900		3		2.3		56
		12.5		3.47		32		52
		16.3		4.53		30		51
40-160(I)A		8.2		2.28		29		44		2900		2.2		2.3		47
		11.7		3.25		28		51
		15.2		4.22		26		50
40-160(I)B		7.3		2.38		23		50		2900		1.5		2.3		43
		10.4		2.89		22
		13.5		3.75		20.5
40-200(I)		8.8		2.44		51.2		38		2900		5.5		2.3		85
		12.5		3.47		50		46
		16.3		4.53		48		46
40-200(I)A		8.3		2.31		45		37		2900		4		2.3		75
		11.7		3.25		44		45
		15.3		4.25		42		45
40-200(I)B		7.5		2.08		37		44		2900		3		2.3		63
		10.6		2.94		36
		13.8		3.83		34
40-250(I)		8.8		2.44		81.2		31		2900		11		2.3		145
		12.5		3.47		80		38
		16.3		4.53		77.5		40
40-250(I)A		8.2		2.28		71		38		2900		7.5		2.3		95
		11.6		3.22		70
		15.2		4.22		68
40-250(I)B		7.6		2.11		61.4		37		2900		5.5		2.3		94
		10.8		3		60
		14		3.89		58
40-250(I)C		7.1		1.97		53.2		36		2900		5.5		2.3		88
		10		2.78		52
		13.1		3.64		50.4
50-100		8.8		2.44		13.6		55		2900		1.1		2.3		36
		12.5		3.47		12.5		62
		16.3		4.53		11.3		60
50-100A		8		2.22		11		60		2900		0.75		2.3		35
		11		3.05		10
		14.5		4.03		9
50-125		8.8		2.44		21.5		49		2900		1.5		2.3		43
		12.5		3.47		20		58
		16.3		4.53		17.8		57
50-125A		8		2.22		17		57		2900		1.1		2.3		38
		11		3.05		16
		14.5		4.03		14
50-160		8.8		2.44		33		45		2900		3		2.3		59
		12.5		3.47		32		52
		16.3		4.53		30		30
50-160A		8.2		2.28		29		44		2900		2.2		2.3		51
		11.7		3.25		28		51
		15.2		4.22		26		50
50-160B		7.3		2.38		23		50		2900		1.5		2.3		47
		10.4		2.89		22
		13.5		3.75		20.5
50-200		8.8		2.44		52		38		2900		5.5		2.3		101
		12.5		3.47		50		46
		16.3		4.53		48		46
50-200A		8.3		2.31		45.8		37		2900		4		2.3		80
		11.7		3.25		44		45
		15.3		4.25		42		45
50-200B		7.5		2.08		37		44		2900		3		2.3		68
		10.6		2.94		36
		13.8		3.83		34
50-250		8.8		2.44		82		29		2900		11		2.3		160
		12.5		3.47		80		38
		16.3		4.53		77.5		40
50-250A		8.2		2.28		71.5		38		2900		7.5		2.3		115
		11.6		3.22		70
		15.2		4.22		68
50-250B		7.6		2.11		61.4		37		2900		5.5		2.3		114
		10.8		3		60
		14		3.89		58
50-250C		7.1		1.97		53.2		36		2900		5.5		2.3		108
		10		2.78		52
		13.1		3.64		50.4
50-100(I)		17.5		4.86		13.7		67		2900		1.5		2.5		41
		25		6.94		12.5		69
		32.5		9.03		10.5		69
50-100(I)A		15.6		4.3		11		65		2900		1.1		2.5		36
		22.3		6.19		10		67
		29		8.1		8.4		68
50-125(I)		17.5		4.86		21.5		60		2900		3		2.5		56
		25		6.94		20		68
		32.5		9.03		18		67
50-125(I)A		15.6		4.33		17		58		2900		2.2		2.5		48
		22.3		6.19		16		66
		29		8.1		13.6		65
型號	流量				揚程		效率		轉速		電機功率		汔蝕余量		重量
	m3/h		L/s		(m)		(％)		(r/min)		(kw)		(NPSH)r		(kg)
50-160(I)	17.5		4.68		34.4		54		2900		4		2.5		72
	25		6.94		32		63
	32.5		9.03		27.5		60
50-160(I)A	16.4		4.56		30		54		2900		3		2.5		71
	23.4		6.5		28		62
	30.4		8.44		24		59
50-160(I)B	15		4.17		26		58		2900		2.2		2.5		59
	21.6		6		24
	28		7.78		20.6
50-200(I)	17.5		4.86		52.7		49		2900		7.5		2.5		108
	25		6.94		50		58
	32.5		9.03		45.5		59
50-200(I)A	16.4		4.56		46.4		48		2900		5.5		2.5		107
	23.5		6.53		44		57
	30.5		8.47		40		58
50-200(I)B	15.2		4.22		40		55		2900		4		2.5		100
	21.8		6.06		38
	28.3		7.86		34.5
50-250(I)	17.5		4.86		82		39		2900		15		2.5		175
	25		6.94		80		50
	32.5		9.03		76.5		52
50-250(I)A	16.4		4.56		71.5		39		2900		11		2.5		165
	23.4		6.5		70		50
	30.5		8.47		67		52
50-250(I)B	15		4.17		61		38		2900		7.5		2.5		165
	21.6		6		60		49
	28		7.78		57.4		54
50-315(I)	17.5		4.86		128		30		2900		30		2.5		310
	25		6.94		125		40
	32.5		9.03		122		44
50-315(I)A	16.6		4.61		115		30		2900		22		2.5		245
	23.7		6.58		113		40
	31		8.6		110		44
50-315(I)B	15.7		4.36		103		39		2900		18.5		2.5		215
	22.5		6.25		101
	29.2		8		98
50-315(I)C	14.4		4		86		38		2900		15		2.5		195
	20.6		5.72		85
	26.8		7.44		83
65-100	17.5		4.86		13.7		67		2900		1.5		2.5		46
	25		6.94		12.5		69
	32.5		9.03		10.5		69
65-100A	15.6		4.3		11		65		2900		1.1		2.5		41
	22.3		6.19		10		67
	29		8.1		8.4		68
65-125	17.5		4.86		21.6		60		2900		3		2.5		58
	25		6.94		20		68
	32.5		9.03		18		67
65-125A	15.6		4.33		17		58		2900		2.2		2.5		49
	22.3		6.19		16		66
	29		8.1		14.4		65
65-160	17.5		4.86		34.4		54		2900		4		2.5		75
	25		6.94		32		63
	32.5		9.03		27.5		60
65-160A	16.4		4.56		30		54		2900		3		2.5		75
	23.4		6.5		28		62
	30.4		8.44		24		59
65-160B	15		4.17		26		58		2900		2.2		2.5		63
	21.6		6		24
	28		7.78		20.6
65-200	17.5		4.86		52.7		49		2900		7.5		2.5		107
	25		6.94		50		58
	32.5		9.03		45.5		59
65-200A	16.4		4.56		46.4		48		2900		5.5		2.5		107
	23.5		6.53		44		57
	30.5		8.47		40		58
65-200B	15.2		4.22		40		55		2900		4		2.5		100
	21.8		6.06		38
	28.3		7.86		34.5
65-250	17.5		4.86		82		39		2900		15		2.5		180
	25		6.94		80		50
	32.5		9.03		76.5		52
65-250A	16.4		4.56		71.5		39		2900		11		2.5		170
	23.4		6.5		70		50
	30.5		8.47		67		52
65-250B	15		4.17		61		38		2900		7.5		2.5		170
	21.6		6		60		49
	28		7.78		57.4		54
65-315	17.5		4.86		127		32		2900		30		2.5		320
	25		6.94		125		40
	32.5		9.03		122		44
65-315A	16.6		4.61		115		32		2900		22		2.5		255
	23.7		6.58		113		40
	31		8.6		110		44
65-315B	15.7		4.36		103		39		2900		18.5		2.5		225
	22.5		6.25		101
	29.2		8		98
65-315C	14.4		4		86		38		2900		15		2.5		205
	20.6		5.72		85
	26.8		7.44		83
65-100(I)	35		9.72		13.8		67		2900		3		3		63
	50		13.9		12.5		73
	65		18.1		10		70
65-100(I)A	31.3		8.7		11		66		2900		2.2		3		53
	44.7		12.4		10		72
	58		16.1		8		69
65-125(I)	35		9.72		22		67		2900		5.5		3		99
	50		13.9		20		72.5
	65		18.1		17		70
65-125(I)A	31.3		8.7		17.5		66		2900		4		3		78
	45		12.5		16		71
	58		16.1		13.6		69
65-160(I)	35		9.72		35		63		2900		7.5		3		103
	50		13.9		32		71
	65		18.1		28		70
65-160(I)A	32.7		9.1		30.6		62		2900		5.5		3		103
	46.7		13		28		70
	61		16.9		24		69
65-160(I)B	30.3		8.4		26		69		2900		4		3		97
	43.3		12		24
	56.3		15.6		21
65-200(I)	35		9.72		53.5		55		2900		15		3		176
	50		13.9		50		67
	65		18.1		46		68
65-200(I)A	32.8		9.1		47		54		2900		11		3		166
	47		13.1		44		66
	61		16.9		40		67
65-200(I)B	30.5		8.5		40.6		65		2900		7.5		3		114
	43.5		12.1		38
	56.6		15.7		33.4
65-250(I)	35		9.72		83		52		2900		22		3		235
	50		13.9		80		59
	65		18.1		72		60
65-250(I)A	32.5		9		73		52		2900		18.5		3		205
	46.7		13		70		59
	61		16.9		63		60
65-250(I)B	30		8.3		62		58		2900		15		3		180
	43.3		12		60
	56		15.6		54
65-315(I)	35		9.72		128		44		2900		37		3		350
	50		13.9		125		54
	65		18.1		121		57
65-315(I)A	32.5		9		112.6		43		2900		30		3		335
	46.5		12.9		110		54
	60.5		16.8		106.4		57
65-315(I)B	31		8.6		102.5		53		2900		30		3		335
	44.5		12.4		100
	58		16.1		98
65-315(I)C	29		8.1		87		51		2900		22		3		270
	41		11.4		85
	53.6		14.9		83
80-100	35		9.72		13.8		67		2900		3		3		63
	50		13.9		12.5		73
	65		18.1		10		70
80-100A	31.3		8.7		11		66		2900		2.2		3		54
	44.7		12.5		10		72
	58		16.1		8		69
80-125	35		9.72		22		67		2900		5.5		3		99
	50		13.9		20		72.5
	65		18.1		17		70
80-125A	31.3		8.7		17.5		66		2900		4		3		79

資料下載

YG油泵產品手冊下載

溫馨提示：
請下載“YG油泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
微信二維碼

故障排除

油泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√

上一個：CYZ-A型自吸式離心油泵下一個：甲醇泵

相關“油泵”產品

相關“油泵”技術文章
